詳細製品概要
素材: sicの水晶 業界: 半導体ウエハー
アプリケーション: 、装置導かれる、半導体パワー エレクトロニクス、5G 色: 青、緑、白
タイプ: 4H、6Hは、添加された、高い純度添加しませんでした

4inch dia100m 4H-Nのタイプ生産の等級の模造の等級SiCの基質、半導体デバイスのための炭化ケイ素の基質、



 アプリケーション領域



高周波および高い発電の電子デバイスのショットキー1つのダイオード、



    JFET、BJT、PiNのダイオード、IGBT、MOSFET



2つの光電子工学装置:GaN/SiC青いLEDの基質材料(GaN/SiC)で主にLED使用されて



Advantagement

•低い格子不適当な組み合わせ
•高い熱伝導性
•低い電力の消費
•優秀で一時的な特徴
•高いバンド ギャップ





炭化ケイ素SiCの水晶基質のウエファーのカーボランダム

炭化ケイ素の物質的な特性

製品名: 炭化ケイ素(SiC)の水晶基質
製品の説明: 2-6inch
技術的な変数:
細胞構造 六角形
格子定数 a = 3.08 Å c = 15.08 Å
優先順位 ABCACB (6H)
成長方法 MOCVD
方向 成長軸線または部分的な(0001) 3.5 °
ポーランド語 Siの表面に磨くこと
Bandgap 2.93 eV (間接)
伝導性のタイプ Nかseimiの高い純度
抵抗 0.076オームcm
誘電率 e (11) = e (22) = 9.66 e (33) = 10.33
熱伝導性@ 300K 5 cmと。K
硬度 9.2 Mohs
指定: 6H Nタイプ4H Nタイプの半絶縁dia2 「x0.33mm、dia2」x0.43mm、dia2 " x1mmt、10x10mm、10x5mmの単一の投球または二重投球、RA <10a>
標準の包装: 1000クリーン ルーム、100きれいな袋か単一箱の包装



2. 標準の基質のサイズ

4インチ(直径)の炭化ケイ素(SiC)の基質の指定

等級 ゼロMPDの等級 生産の等級 研究の等級 模造の等級
直径 100.0 mm±0.5 mm
厚さ 350 μm±25μm (200-500um厚さはまた良いです)
ウエファーのオリエンテーション 軸線を離れて:軸線の <1120> 4H-N/4H-SIのための±0.5°の方の4.0°: <0001>6H-N/6H-SI/4H-N/4H-SIのための±0.5°
Micropipe密度 ≤1 cm-2 ≤5 cm-2 ≤15 cm-2 ≤50 cm-2
抵抗 4H-N 0.015~0.028 Ω•cm
6H-N 0.02~0.1 Ω•cm
4/6H-SI ≥1E5 Ω·cm
第一次平たい箱および長さ {10-10} ±5.0°、32.5 mm±2.0 mm
二次平らな長さ 18.0mm±2.0 mm
二次平らなオリエンテーション 上向きケイ素:90° CW。主で平らな±5.0°から
端の排除 3つのmm
TTV/Bow /Warp ≤15μm/≤25μm/≤40μm
荒さ ポーランドRa≤1 nm、CMP Ra≤0.5 nm
高輝度ライトでひび どれも 1弾の割り当てられる、≤2 mm 累積長さの≤ 10mm、単一length≤2mm
高輝度ライトによる六角形の版 累積区域≤1% 累積区域≤1% 累積区域≤3%
高輝度ライトによるPolytype区域 どれも 累積区域≤2% 累積区域≤5%
高輝度ライトによる傷 1×wafer直径の累積長さへの3つの傷 1×wafer直径の累積長さへの5つの傷 1×wafer直径の累積長さへの5つの傷
端の破片 どれも 3弾の割り当てられる、≤0.5 mmそれぞれ 5弾の割り当てられる、≤1 mmそれぞれ
高輝度ライトによる汚染 どれも

Sicのウエファー及びインゴット2-6inchおよび他のカスタマイズされたサイズはまた提供することができます。

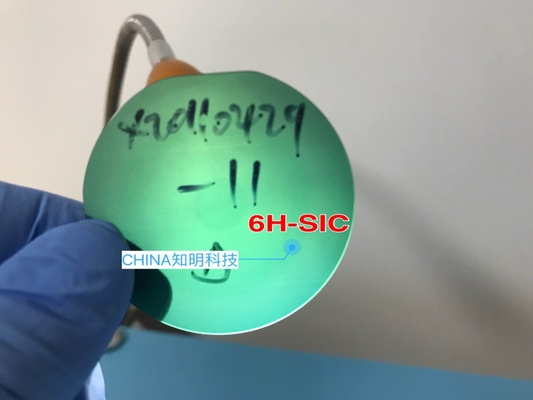

前に配達プロダクトの3.Pictures

半導体デバイスのための2inch 3inch Dia100m 4H-Nのタイプ炭化ケイ素のウエファーの生産の等級半導体デバイスのための2inch 3inch Dia100m 4H-Nのタイプ炭化ケイ素のウエファーの生産の等級

半導体デバイスのための2inch 3inch Dia100m 4H-Nのタイプ炭化ケイ素のウエファーの生産の等級

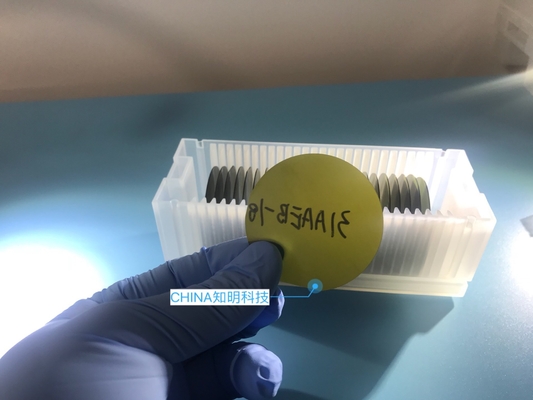

配達及びパッケージ
