二重側面は光学レンズのためのICのシリコンの薄片カスタマイズされたSiのレンズを磨きました

中国 二重側面は光学レンズのためのICのシリコンの薄片カスタマイズされたSiのレンズを磨きました サプライヤー
二重側面は光学レンズのためのICのシリコンの薄片カスタマイズされたSiのレンズを磨きました サプライヤー 二重側面は光学レンズのためのICのシリコンの薄片カスタマイズされたSiのレンズを磨きました サプライヤー 二重側面は光学レンズのためのICのシリコンの薄片カスタマイズされたSiのレンズを磨きました サプライヤー

大画像 :  二重側面は光学レンズのためのICのシリコンの薄片カスタマイズされたSiのレンズを磨きました

商品の詳細:

起源の場所: 中国上海
ブランド名: zmkj
モデル番号: siレンズ

お支払配送条件:

最小注文数量: 25個
価格: by case
パッケージの詳細: 100等級のクリーン ルームの25pcs casstle
受渡し時間: 5 - 30日
Contact Now
詳細製品概要
材料: siの単結晶 産業: ICのsemicondctorのウエファー、solor、光学ガラス
アプリケーション: ICのsolorのウエファー、光学レンズ、 サイズ: Custiomized
方法: Cz、Fz タイプ: 添加物:P (B)、P) N (
グレード: 主な等級/テスト等級

半導体ウエハー6inchの全盛のsilliconのウエファー、silliconの光学レンズ、ICのsilliconの基質、多silliconのウエファー、半導体3'はインチのシリコンの薄片、単結晶、2inch、3inch、4inch、5inch、6inch、8inchの12inchシリコンの薄片、単一の側面シリコンの薄片、カスタマイズされたsiレンズ、silliconレンズを磨きました

1.記述


密度

2.4 (g/cm3)
ドープ塗料のタイプ ドープ塗料無し 添加されたB 添加されたP
タイプ              I     P   N
抵抗 Ø 1000Ωcm 10-3~40Ωcm 10-3~40Ωcm
E P D ≤100∕cm2 ≤100∕cm2 ≤100∕cm2
酸素分(∕cm3) ≤1~1.8×1018 ≤1~1.8×1018 ≤1~1.8×1018
炭素分(∕cm3) ≤5×1016 ≤5×1016 ≤5×1016
サイズ 10×3m、10×5m、10×10mm、15×15mm、
Dia5-100mm
またはカスタマイズされたサイズによって
厚さ 0.5mm、1.0mmまたは他
許容 <>
厚さの許容 <>
表面 1spか2sp
オリエンテーション ±0.5°

オリエンテーション <100><110>、<111>
パッケージ 100grade in1000の等級のクリーン ルーム

種類のPlanoの凸Siレンズ、両凸Siレンズ、両凹Planoの凹面Siレンズを供給して下さい

Siレンズ(赤外線ケイ素レンズ)。

ケイ素(Si)は技術を引っ張るCzochralski (CZ)によって育てられます。CZのケイ素は1.5 - 8ミクロンの地域の赤外線反射器そして窓のための基質材料として一般的です。9ミクロンの強い吸収バンドはそれを二酸化炭素レーザー伝達塗布のために不適当にさせますが、高い熱伝導性および低密度のためにレーザー ミラーのために頻繁に使用されます。適用:窓、のレンズ

1.5 - 二酸化炭素のレーザーおよび分光計の塗布のための8つのm地域そしてミラー

Si Lenの指定:
材料:ケイ素
直径の許容:+0.00、-0.15mm (標準)、+0.00、- 0.02mm (精密)
平坦:lambda 632.8nm
表面質:60-40 S/D
近軸焦点の長さ:+/-2%
Centration: <10arc minutes=""> 明確な開き:直径の>85%
斜角:0.25x45de

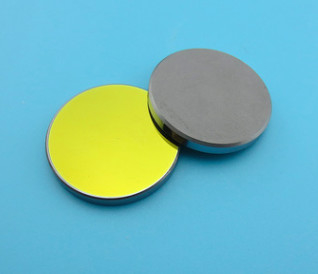

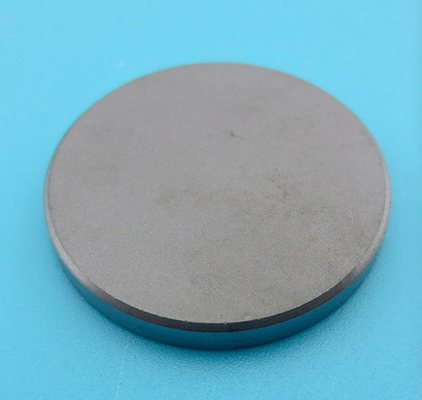

2.  サンプル: dia25x3mmt siレンズ
二重側面は光学レンズのためのICのシリコンの薄片カスタマイズされたSiのレンズを磨きました二重側面は光学レンズのためのICのシリコンの薄片カスタマイズされたSiのレンズを磨きました

3私達の会社について
   上海の有名な貿易CO.、株式会社は中国最もよい市である上海市に置きます、
そして私達の工場は2014年にウーシー都市で創設されます。
私達は電子工学、光学、光電子工学および他の多くの分野で広く利用されたウエファー、基質およびcustiomized光学ガラスparts.componentsにいろいろな材料を処理することを専門にします。私達はまた多くの国内を密接に使用して、海外大学、研究所および会社はR & Dのプロジェクトに、カスタマイズされた製品とサービスを提供します。
それは私達のよいreputatiaonによって私達のすべての顧客との協同のよい関係の維持へ私達の視野です。

4.パッキングおよび配達
二重側面は光学レンズのためのICのシリコンの薄片カスタマイズされたSiのレンズを磨きました

---FAQ –

Q:あなた商事会社または製造業者はですか。

A:zmkjは商事会社でが、サファイアの製造業者がおよびあります、
 適用の広いスパンのための半導体材料のウエファーの製造者として。

Q:どの位あなたの受渡し時間はありますか。

A:通常それは商品が在庫にあれば5-10日です。またはそれは商品がなければ15-20日です

在庫では、それは量に従ってあります。

Q:サンプルを提供しますか。それは自由または余分ですか。

A:はい、私達は自由電荷のためのサンプルを提供できましたが、貨物の費用を支払いません。

Q:あなたの支払い条件は何ですか。

A:Payment=1000USD<>、
先立って50% T/T、shippmentの前のバランス。
別の質問があれば、plsは次として私達に連絡して自由に感じます:
