GaNの型板は適用SSPサファイアのキャリアの基質の破片の習慣のオリエンテーションを育てます

GaNの型板のためのカスタマイズされたオリエンテーション2inch SSPのサファイアのキャリアの基質の破片は適用を育てます

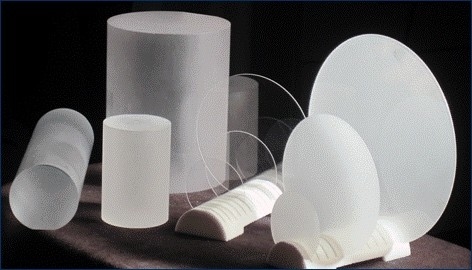

サファイアのウエファーのキャリアは厳しい指定に製造され、GaAs、GaN、AlNおよび他の半導体の型板を処理するための安定したキャリアを提供します。サファイアのウエファーのキャリアは耐久、破片の化学薬品で抵抗力がある傷付け、そして繰り返された使用に立ち向かいます。サファイアの極度な硬度のために、それは水晶および他の材料より強く、耐久のキャリアを提供します。

私達が提供してもいいサファイアの指定:

サイズ:6"への2"からの直径
材料:光学等級の高い純度のサファイア
形:習慣は穴サイズおよびパターン半標準的な平たい箱および利用できるレーザーの印を付けを作ります

オリエンテーション:1-10°off C-plane±0.1°のようなようにC軸線、軸線、M軸線、R軸線、またはSpeicalの他の軸線、

直径:2inch 50.8mm、3inch 76.2mm、またはより大きい

表面:SSP/DSP （あなたの必要性によって）

厚さ:2inchのための330umか430um;4inchのための350umか500umまたは650um、

厚さTolerace:±10um

RA:前側Ra<0.3nm/の裏側はRa0.8~1.2um重ね合わせました（または磨かれる倍の側面を）

TTV/bow:<10um

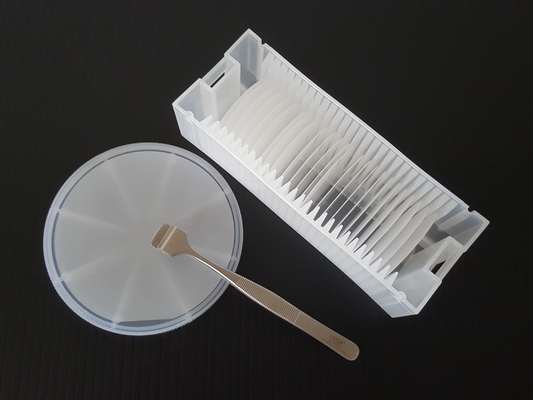

パッケージ:100つの等級のクリーン ルームの25pcsカセット箱

私達がまた提供してもいいtemplateof GaN AlN:

項目GaN-T-N GaN-T-S

次元Ф 2" Dia50.8mm

GaNの厚さ15のμm、20のμm、30のμm、40 μm 30のμm、90 μm

オリエンテーションのC軸線（0001）の± 1°

伝導のタイプNタイプの半絶縁

抵抗（300K）< 0=""> 106 Ω·cm

転位密度1x108 cm-2よりより少し

430umか330umサファイアの基質の構造厚いGaN （0001）

使用可能な表面積> 90%

磨く標準:SSP/選択:DSP

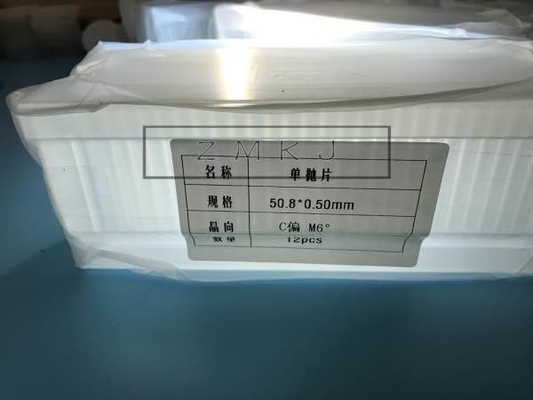

パッケージは25pcsのカセットのクラス100のクリーン ルームの環境で、包みました

                         または窒素の大気の下の単一のウエファーの容器。

FAQ:

Q:船積みおよび費用の方法は何ですか。

A:（1）私達はDHL、Federal Express、EMS等を受け入れます。

（2）あなた自身の明白な記述があれば、大きいです。そうでなかったら、私達はそれらを出荷するのを助けることができます。

貨物は実際の解決に従ってまたはFOBによって行います。

Q:支払う方法か。

A:T/T、

Q:あなたのMOQは何ですか。

A:（1）目録のための私達の標準サイズは、MOQ 1個のカセットの25pcsです

（2）カスタマイズされたプロダクトのための、MOQは25pcsです。

Q:受渡し時間は何ですか。

目録のため:配達は順序を置いた5仕事日後あります。

カスタマイズされたプロダクトのため:配達は順序を置いた4週後2またはです。
