カスタマイズされた厚さ1.5mm 4" 4H-N sicの水晶のようにカットの空白のウエファー
  • カスタマイズされた厚さ1.5mm 4
  • カスタマイズされた厚さ1.5mm 4
  • カスタマイズされた厚さ1.5mm 4

カスタマイズされた厚さ1.5mm 4" 4H-N sicの水晶のようにカットの空白のウエファー

起源の場所 中国
ブランド名 zmkj
モデル番号 4H-N、4inch
プロダクト細部
材料:
炭化ケイ素の水晶
サイズ:
4inch
応用:
種結晶の等級
抵抗:
0.015~0.028Ω.cm
タイプ:
4h-n
厚さ:
1.6mm
表面:
ようにカット
等級:
生産
ハイライト:

炭化ケイ素水晶Sicのウエファー

,

4H-N炭化ケイ素のウエファー

,

4"炭化ケイ素のウエファー

製品の説明

4inch dia100m 4H-Nのタイプ生産の等級の模造の等級SiCの基質、半導体デバイスのための炭化ケイ素の基質、

4inch種結晶の等級のためのカスタマイズされた厚さ4inch 4H-Nの炭化ケイ素水晶sicのウエファー;



炭化ケイ素SiCの水晶基質のウエファーのカーボランダム

炭化ケイ素の物質的な特性


製品名: 炭化ケイ素(SiC)の水晶基質
製品の説明: 2-6inch
技術的な変数:
細胞構造 六角形
一定したに格子をつけなさい = 3.08 Å c = 15.08 Å
優先順位 ABCACB (6H)
成長方法 MOCVD
方向 成長軸線または部分的な(0001) 3.5 °
ポーランド語 Siの表面の磨くこと
Bandgap 2.93 eV (間接)
伝導性のタイプ Nかseimiの高い純度
抵抗 0.076オームcm
誘電率 e (11) = e (22) = 9.66 e (33) = 10.33
熱伝導性@ 300K 5 cmと。K
硬度 9.2 Mohs
指定: 6H Nタイプ4H Nタイプのsemi-insulating dia2 「x0.33mm、dia2」x0.43mm、dia2 " x1mmt、10x10mm、10x5mmの単一の投球または二重投球、RA <10a>
標準的な包装: 1000クリーン ルーム、100きれいな袋か単一箱の包装



力装置企業の炭化ケイ素の適用

ケイ素(Si)装置によって比較されて、炭化ケイ素(SiC)力装置は効果的に力の電子システムの高性能、小型化およびライト級選手を達成できる。炭化ケイ素力装置のエネルギー損失はSi装置のそれの50%だけである、熱生成はケイ素装置のそれの50%だけであり、より高い電流密度がある。同じパワー レベルで、炭化ケイ素力モジュールの容積はケイ素力モジュールのそれよりかなり小さい。理性的な力モジュールIPMに、炭化ケイ素力装置を使用して、モジュールの容積を一例として取ることは1/3からケイ素力モジュールの2/3に減らすことができる。

3つのタイプの炭化ケイ素力のダイオードがある:ショットキー ダイオード(SBD)、ピン・ダイオードおよび接続点障壁制御ショットキー ダイオード(JBS)。ショットキー障壁が原因、SBDでより低い接続点障壁の高さがある、従ってSBDに低い前方電圧の利点がある。炭化ケイ素SBDの出現は250Vから1200VにSBDの適用範囲を増加した。同時に、高温特徴は貝、逆の漏出現在の増加によって室温から175°Cによくない、ほとんど限った。3kVの上の整流器の適用分野では、炭化ケイ素PiNおよび炭化ケイ素JBSのダイオードはケイ素整流器より高い絶縁破壊電圧、速く切り替え速度、小さい容積および軽い重量による注意を引き付けた。

炭化ケイ素力MOSFET装置に理想的なゲートの抵抗、高速転換の性能が、低いオン抵抗および安定性が高いある。それは300V以下力装置の分野の優先する装置である。10kVの妨害電圧の炭化ケイ素MOSFETが首尾よく発達したことが報告される。研究者は炭化ケイ素MOSFETが3kVに5kVの分野の有利な位置を占めることを信じる。

炭化ケイ素の絶縁されたゲートの両極トランジスターに(SiC BJT、SiC IGBT)および炭化ケイ素のサイリスタ(SiCのサイリスタ)、12kVの妨害電圧の炭化ケイ素PタイプIGBTの装置によい前方現在の機能がある。炭化ケイ素IGBT装置のオン抵抗は単極炭化ケイ素力装置によって比較することができる。Siの両極トランジスターによって比較されて、SiCの両極トランジスターに低が損失およびより低い伝導の電圧低下を転換する20-50倍ある。炭化ケイ素BJTはエピタキシアル エミッターおよびイオンによって植え付けられるエミッターBJTに主に分けられ、典型的な現在の利益は10-50の間にある。


性能の単位のケイ素Siの炭化ケイ素SiC  ガリウム窒化物GaN
バンド ギャップのeV       1.12      3.26               3.41
故障の電界MV/cm 0.23 2.2 3.3
電子移動度cm^2/Vs 1400 950 1500
速度10^7 cm/s1 2.7 2.5を漂わせなさい
熱伝導性W/cmK 1.5 3.8 1.3


2. 基質は標準の大きさで分類する



4インチ(直径)の炭化ケイ素(SiC)の基質の指定

等級 ゼロMPDの等級 生産の等級 研究の等級 模造の等級
直径 100.0 mm±0.5 mm
厚さ 350 μm±25μm (200-2000um厚さはまた良い)
ウエファーのオリエンテーション 軸線を離れて:4H-Nのための <1120> ±0.5°の方の4.0°
Micropipe密度 ≤1 cm-2 ≤5 cm-2 ≤15 cm-2 ≤50 cm-2
抵抗 4H-N 0.015~0.028 Ω•cm
6H-N 0.02~0.1 Ω•cm
4/6H-SI ≥1E5 Ω·cm
第一次平たい箱および長さ {10-10} ±5.0°、32.5 mm±2.0 mm
二次平らな長さ 18.0mm±2.0 mm
二次平らなオリエンテーション 上向きケイ素:90° CW。主で平らな±5.0°から
端の排除 3つのmm
TTV/Bow /Warp ≤15μm/≤25μm/≤40μm
荒さ ポーランドRa≤1 nm、CMP Ra≤0.5 nm
高輝度ライトでひび どれも 1弾の割り当てられる、≤2 mm 累積長さの≤ 10mm、単一length≤2mm
高輝度ライトによる六角形の版 累積区域≤1% 累積区域≤1% 累積区域≤3%
高輝度ライトによるPolytype区域 どれも 累積区域≤2% 累積区域≤5%
高輝度ライトによる傷 1×wafer直径の累積長さへの3つの傷 1×wafer直径の累積長さへの5つの傷 1×wafer直径の累積長さへの5つの傷
端の破片 どれも 3弾の割り当てられる、≤0.5 mmそれぞれ 5弾の割り当てられる、≤1 mmそれぞれ
高輝度ライトによる汚染 どれも

Sicのウエファー及びインゴット2-6inchおよび他のカスタマイズされたサイズ また提供することができる。



3.Products細部の表示

カスタマイズされた厚さ1.5mm 4" 4H-N sicの水晶のようにカットの空白のウエファー 0

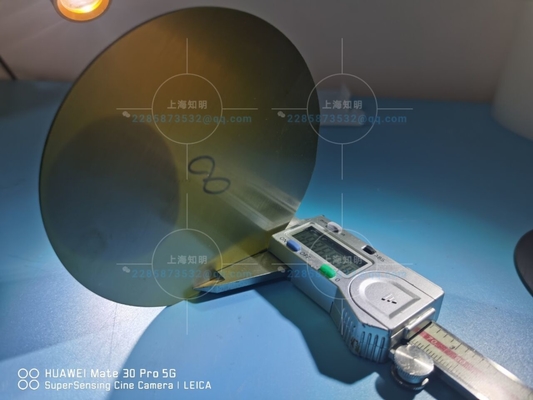

カスタマイズされた厚さ1.5mm 4" 4H-N sicの水晶のようにカットの空白のウエファー 1

カスタマイズされた厚さ1.5mm 4" 4H-N sicの水晶のようにカットの空白のウエファー 2
