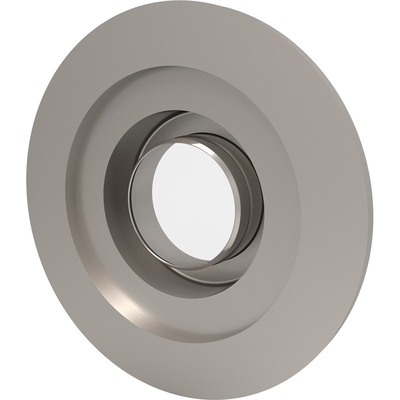

硬度は9.0のCFガラス ビューポート真空装置のためのサファイアのフランジを付けたようになった

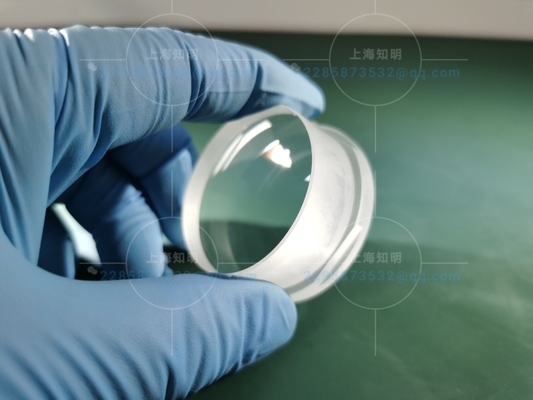

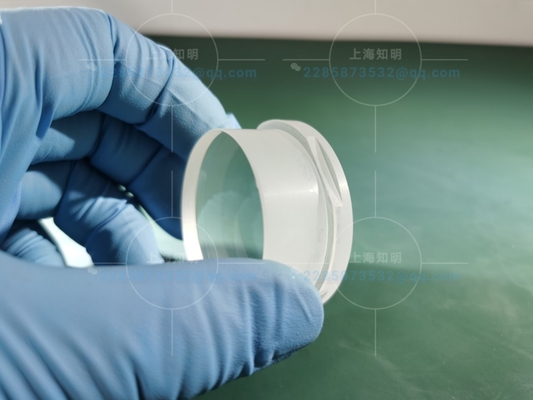

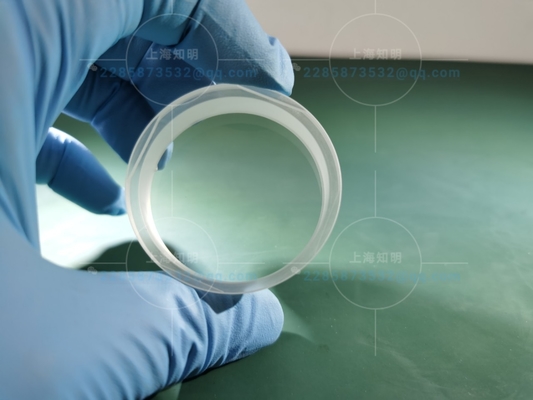

サファイア ガラスは一般に極度な熱および圧力の下で酸化アルミニウムの粉の服従によって作り出される総合的なサファイアの適用である。熱処理を取除く薄いシートに処理する前に内部圧力を促進しなさい。結果として生じる出力は標準的なガラスより耐久の透明な材料である。総合的なサファイアに自然発生するサファイアと同じ物理的性質があることノートを取りなさい。

サファイア ガラスの利点

サファイアが色で青いが、サファイア ガラスは150ナノメーターと5500ナノメーター間のライトの波長に対して非常に透明である。この範囲は材料に紫外線からのnear-infraredに非常に広い光学伝達バンドを与える。

それは人間の目が380ナノメーターと750ナノメーター間の波長しか検知なできること述べる価値がある。すなわち、サファイア ガラスは理想的なスクリーンの基本条件を渡す:ライトはそれを通り個人ははっきりそれを見通すべきである。

しかし異常な硬度のサファイアのガラスうその実質の利点。材料は二度ほぼ標準的なガラス堅く、それはダイヤモンドほとんど堅い。即時参考のために、ダイヤモンドにミネラル硬度のMohsスケールの下で10という値があるが、サファイアに9という値がある。これはダイヤモンドが付いている直接および堅い研摩の接触入って来なければサファイア ガラスが傷付くためにほとんど抵抗力があることを意味する。

仕事はいかにITをするか。

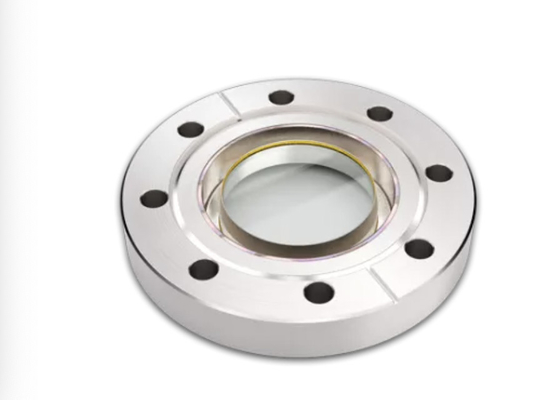

ガラス サファイアの窓は窓が部屋に適度に可能として同様に近く取付けられ、空気側面で窓の表面からの最も明確なアクセスを可能にするようにする。これらの窓はKovar®の袖にsilver-brazedである。それらは1x10-11の下の使用のためのステンレス鋼の管溶接アダプターおよびCFのタイプ フランジに、かISOのタイプKwik-Flange®取付けられる。任意フランジの溶接物は特別注文として利用できる。

非常に堅いおよび傷の抵抗力がある提供はほとんどの適用に最低ゆがみおよび適した最高の光通信を提供するサファイアの窓の表面。紫外線等級のビューポートに光軸に90°の水晶オリエンテーションの常態がある。

特徴:

• より大きいゆがみなしの眺め区域を提供する
• ¾」および1つは紫外線等級である。
• Kovar®の磁気内容1%だけに3%
• >4000nmへの250nm （紫外線等級）からの80%伝達
• 450°Cの25°C/Min勾配にbakeable CFおよび溶接台紙
• 200°Cにbakeable Kwik-Flange®

私達は一連の標準サイズで利用できる「サファイア ビューポート」に3/4インチからいろいろなフランジの選択の2インチをから提供してもいい。次元はインチに通知がなければある。

注意:サファイアに適度な熱伝導性が、安全のためにあるが、私達は強くビューポートが1分あたり2-3°Cより大きいの温度の傾斜路--にさらされないこと、そして熱放射を指示するためにビューポートが露出されないことを推薦する。ビューポートを熱するとき熱勾配を限るためには、私達は見る区域を推薦し、フランジはアルミ ホイルの多くの層で反射盾として機能するために覆われる。
