2インチ6H -探知器のための半炭化ケイ素のウエファーの低い電力の消費

私は今すぐオンラインチャットです

2インチ6H -探知器のための半炭化ケイ素のウエファーの低い電力の消費

中国 2インチ6H -探知器のための半炭化ケイ素のウエファーの低い電力の消費 サプライヤー
2インチ6H -探知器のための半炭化ケイ素のウエファーの低い電力の消費 サプライヤー 2インチ6H -探知器のための半炭化ケイ素のウエファーの低い電力の消費 サプライヤー

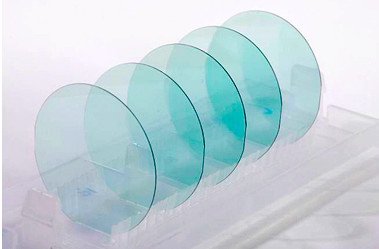

大画像 :  2インチ6H -探知器のための半炭化ケイ素のウエファーの低い電力の消費

商品の詳細:

起源の場所: 中国
ブランド名: zmsh
モデル番号: 2inch-6h

お支払配送条件:

最小注文数量: 2本
価格: 200usd/pcs by FOB
パッケージの詳細: 単一のウエファーの容器のカセット
受渡し時間: 15Days 内
供給の能力: 1000pcs
Contact Now
詳細製品概要
材料: sicの単結晶 産業: 半導体ウエハー、
アプリケーション: 装置、epi準備ができたウエファー、5Gのパワー エレクトロニクス、探知器、 色: 、青い緑、白い
カスタマイズされた: わかりました タイプ: 6H-N

2inch 6H-Semi sicのウエファー、カスタマイズされたsicの基質、2inch 6H-N sicのウエファー、sicの水晶インゴット、炭化ケイ素のウエファー



炭化ケイ素SiCの水晶について
  1.    Advantagement
  2. •低い格子不適当な組み合わせ
  3. •高い熱伝導性
  4. •低い電力の消費
  5. •優秀で一時的な特徴
  6. •高いバンド ギャップ



アプリケーション領域

  • 高周波および高い発電の電子デバイスのショットキー1つのダイオード、JFET、BJT、PiN、
  •     ダイオード、IGBT、MOSFET
  • 2つの光電子工学装置:GaN/SiC青いLEDの基質材料(GaN/SiC)で主にLED使用されて

炭化ケイ素の物質的な特性



特性 4H SiCの単結晶 6H SiCの単結晶
格子変数 a=3.076 Å c=10.053 Å a=3.073 Å c=15.117 Å
順序の積み重ね ABCB ABCACB
Mohsの硬度 ≈9.2 ≈9.2
密度 3.21 g/cm3 3.21 g/cm3
Therm。拡張係数 4-5×10-6/K 4-5×10-6/K
屈折の索引@750nm

= 2.61無し

ne = 2.66

= 2.60無し

ne = 2.65

比誘電率 c~9.66 c~9.66
熱伝導性の(Nタイプ、0.02 ohm.cm)

a~4.2 W/cm·K@298K

c~3.7 W/cm·K@298K


熱伝導性(半絶縁)

a~4.9 W/cm·K@298K

c~3.9 W/cm·K@298K

a~4.6 W/cm·K@298K

c~3.2 W/cm·K@298K

バンド ギャップ 3.23 eV 3.02 eV
故障の電場 3-5×106V/cm 3-5×106V/cm
飽和漂流速度 2.0×105m/s 2.0×105m/s



標準的なspec。



2inch直径の炭化ケイ素(SiC)の基質の指定
等級 ゼロMPDの等級 生産の等級 研究の等級 模造の等級

直径 50.8 mm±0.2mm

厚さ 330 μm±25μmか430±25um

ウエファーのオリエンテーション 軸線を離れて:軸線の <1120> 4H-N/4H-SIのための±0.5°の方の4.0°: <0001>6H-N/6H-SI/4H-N/4H-SIのための±0.5°

Micropipe密度 ≤0 cm-2 ≤5 cm-2 ≤15 cm-2 ≤100 cm-2

抵抗 4H-N 0.015~0.028 Ω•cm

6H-N 0.02~0.1 Ω•cm

4/6H-SI ≥1E5 Ω·cm

第一次平たい箱 {10-10} ±5.0°

第一次平らな長さ 18.5 mm±2.0 mm

二次平らな長さ 10.0mm±2.0 mm

二次平らなオリエンテーション 上向きケイ素:90° CW。主で平らな±5.0°から

端の排除 1つのmm

TTV/Bow /Warp ≤10μm/≤10μm/≤15μm

荒さ ポーランドRa≤1 nm

CMP Ra≤0.5 nm

高輝度ライトでひび どれも 1弾の割り当てられる、≤2 mm 累積長さの≤ 10mm、単一length≤2mm


高輝度ライトによる六角形の版 累積区域≤1% 累積区域≤1% 累積区域≤3%

高輝度ライトによるPolytype区域 どれも 累積区域≤2% 累積区域≤5%


高輝度ライトによる傷 1×wafer直径の累積長さへの3つの傷 1×wafer直径の累積長さへの5つの傷 1×wafer直径の累積長さへの5つの傷


端の破片 どれも 3弾の割り当てられる、≤0.5 mmそれぞれ 5弾の割り当てられる、≤1 mmそれぞれ






2インチ6H -探知器のための半炭化ケイ素のウエファーの低い電力の消費2インチ6H -探知器のための半炭化ケイ素のウエファーの低い電力の消費

ZMKJの缶は電子および光電子工学の企業に良質の単結晶SiCのウエファー(炭化ケイ素)を提供します。SiCのウエファーは独特な電気特性が付いている次世代の半導体材料、でありシリコンの薄片およびGaAsのウエファーと比較される優秀な熱特性はSiCのウエファー高温および高い発電装置塗布のためにより適しています。SiCのウエファーは直径2-6のインチでNタイプ、窒素および半絶縁のタイプ、添加される利用できる4Hおよび6H両方SiC供給する、ことができます。より多くの製品に関する情報のための私達に連絡して下さい。

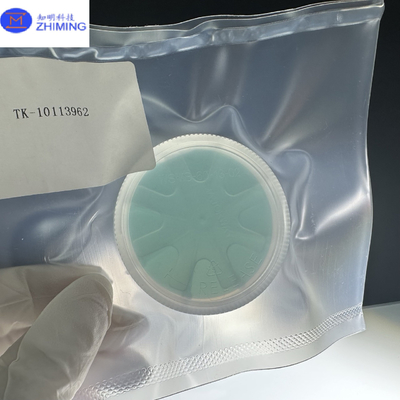

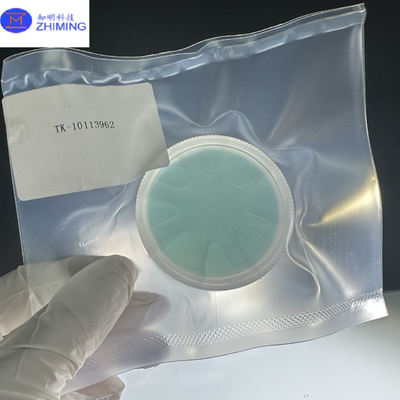

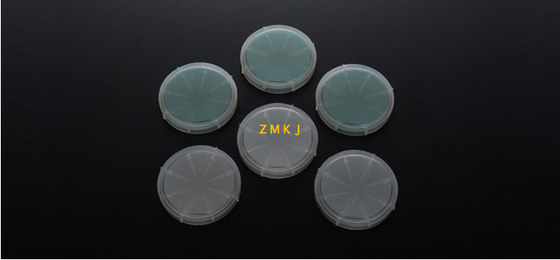

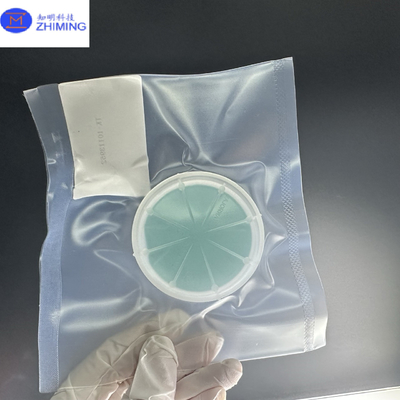

パッキングおよび配達



>包装– Logistcs
私達はそれぞれにパッケージの細部、帯電防止クリーニング衝撃処置かかわります。

量そして形のプロダクトに従って、私達は別の包装プロセスを取ります!ほとんど100つの等級のクリーン ルームの単一のウエファー カセットか25pcsカセットによって。
