| 起源の場所 | 中国 |
| ブランド名 | zmkj |
| 証明 | rohs |
| モデル番号 | 4h-n |
8inch dia200mm 4H-Nの生産の等級の模造の等級SiCのウエファー
生産の等級の模造の等級SiCの基質、半導体デバイスのための炭化ケイ素の基質、
アプリケーション領域
1つの高周波および高い発電の電子デバイスのショットキー ダイオード、
JFET、BJT、PiNのダイオード、IGBT、MOSFET
2つの光電子工学装置:GaN/SiC青いLEDの基質材料（GaN/SiC）で主にLED使用されて
Advantagement
•低い格子不適当な組み合わせ
•高い熱伝導性
•低い電力の消費
•優秀で一時的な特徴
•高いバンド ギャップ
炭化ケイ素SiCの水晶基質のウエファーのカーボランダム
炭化ケイ素の物質的な特性
| 製品名: | 炭化ケイ素（SiC）の水晶基質 | ||||||||||||||||||||||||
| 製品の説明: | 2-6inch | ||||||||||||||||||||||||
| 技術的な変数: |
|
||||||||||||||||||||||||
| 指定: | 6H Nタイプ4H Nタイプのsemi-insulating dia2 「x0.33mm、dia2」x0.43mm、dia2 " x1mmt、10x10mm、10x5mmの単一の投球または二重投球、RA <10a> | ||||||||||||||||||||||||
| 標準的な包装: | 1000クリーン ルーム、100きれいな袋か単一箱の包装 |
2. 基質は標準の大きさで分類する
|
8inch直径の炭化ケイ素（SiC）の基質の指定 |
|||||||||
| 等級 | 生産の等級 | 研究の等級 | 模造の等級 | ||||||
| 直径 | 200.0 mm±0.5 mm | ||||||||
| 厚さ | 500 μm±25μm （または1000um厚さはまたcustomzied農産物である場合もある） | ||||||||
| ウエファーのオリエンテーション | 軸線を離れて:4H-Nのための <1120> ±0.5°の方の4.0° | ||||||||
| Micropipe密度 | ≤2 cm-2 | ≤10cm-2 | ≤50 cm-2 | ||||||
| 抵抗 | 4H-N | 0.015~0.028 Ω•cm | |||||||
| 第一次平たい箱および長さ | {1-100} ±5.0°のノッチ | ||||||||
| 二次平らな長さ | どれも | ||||||||
| 二次平らなオリエンテーション | どれも | ||||||||
| 端の排除 | 3つのmm | ||||||||
| TTV/Bow /Warp | ≤10μm/≤25μm/≤30μm//≤15μm/≤45μm/≤50μm// ≤20μm/≤65μm/≤70μm | ||||||||
| 荒さ | ポーランドRa≤5 nm、CMP Ra≤0.5 nm | ||||||||
| 高輝度ライトでひび | どれも | 1弾の割り当てられる、≤2 mm | N/A | ||||||
| 高輝度ライトによる六角形の版 | 累積区域≤1% | 累積区域≤1% | 累積区域≤3% | ||||||
| 高輝度ライトによるPolytype区域 | どれも | 累積区域≤10% | 累積区域≤30% | ||||||
| 高輝度ライトによる傷 | 1×wafer直径の累積長さへの3つの傷 | 1×wafer直径の累積長さへの5つの傷 | 1×wafer直径の累積長さへの5つの傷 | ||||||
| 端の破片 | どれも | 3弾の割り当てられる、≤0.5 mmそれぞれ | 5弾の割り当てられる、≤1 mmそれぞれ | ||||||
| 高輝度ライトによる汚染 | どれも | ||||||||
Sicのウエファー及びインゴット2-6inchおよび他のカスタマイズされたサイズ また提供することができる。

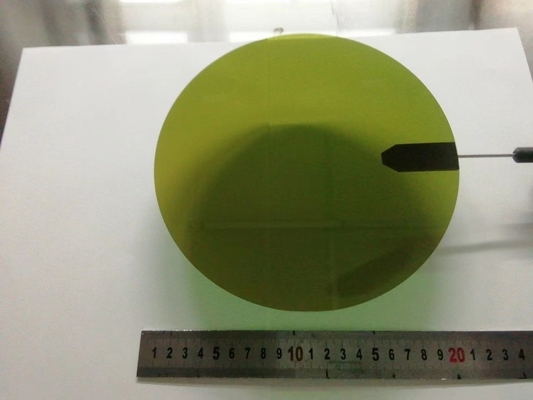

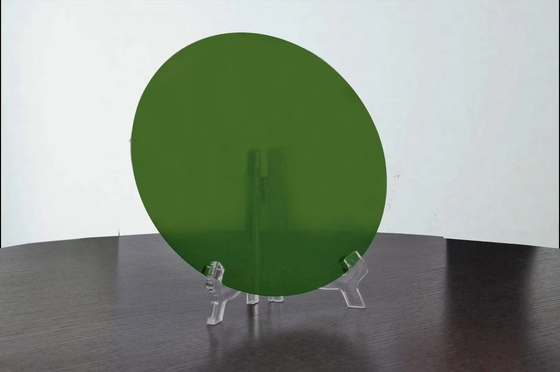

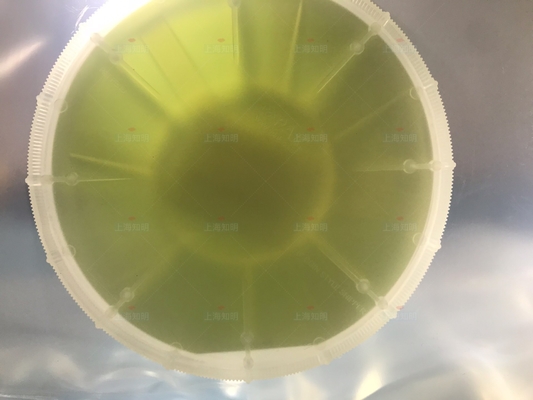

前に配達プロダクトの3.Pictures
:半導体ウエハーおよび光学レンズ、ミラー、窓、フィルター、プリズム
:一般的な受渡し時間で注文の作り出されたoptics.exceptの在庫のための約1か月は物または特別な光学ある。
:私達は注文の作り出されたサンプルは自由ではないがあなたの要求として標準的な光学があれば試供品を提供してもいい。
MOQは大きい次元で要素を必要とすればその時だけMOQは一つであることができるが、ウエファーかレンズのほとんどのための10pcsである。
T/T、L/C、査証、Paypal、Alipayまたは交渉。
