2-4inch HVPE GaNのウエファーによってカスタマイズされるサイズの支えがないGaNの単結晶材料
  • 2-4inch HVPE GaNのウエファーによってカスタマイズされるサイズの支えがないGaNの単結晶材料
  • 2-4inch HVPE GaNのウエファーによってカスタマイズされるサイズの支えがないGaNの単結晶材料
  • 2-4inch HVPE GaNのウエファーによってカスタマイズされるサイズの支えがないGaNの単結晶材料
  • 2-4inch HVPE GaNのウエファーによってカスタマイズされるサイズの支えがないGaNの単結晶材料
  • 2-4inch HVPE GaNのウエファーによってカスタマイズされるサイズの支えがないGaNの単結晶材料

2-4inch HVPE GaNのウエファーによってカスタマイズされるサイズの支えがないGaNの単結晶材料

起源の場所 中国
ブランド名 zmkj
モデル番号 GaN非北極
プロダクト細部
材料:
GaNの単結晶
方法:
HVPE
サイズ:
10x10mm、5x5mm
厚さ:
350um
企業:
、レーザー装置導かれる、LD探知器、
表面:
歌えば二重側面はpoliseed
等級:
LDのため
タイプ:
GaNの無極性の支えがない基質
ハイライト:

gan基質

,

gan型板

製品の説明

2 インチ GaN 基板テンプレート、LED 用 GaN ウェーハ、ld 用半導体窒化ガリウム ウェーハ、GaN テンプレート、mocvd GaN ウェーハ、カスタマイズされたサイズによる自立型 GaN 基板、LED 用小型 GaN ウェーハ、mocvd 窒化ガリウム ウェーハ 10x10mm、5x5mm、10x5mm GaNウェーハ、無極性自立GaN基板(a面、m面)



GaNウェーハの特性

製品 窒化ガリウム(GaN)基板
製品説明: サファイア GaN テンプレートは、エピタキシャル水素化物気相エピタキシー (HVPE) 法で提供されます。HVPE プロセスでは、GaCl の反応によって酸が生成され、次にアンモニアと反応して窒化ガリウム溶融物が生成されます。エピタキシャル GaN テンプレートは、窒化ガリウム単結晶基板を置き換える費用対効果の高い方法です。
技術的なパラメータ:
サイズ 2"丸; 50mm ± 2mm
製品の位置付け C 軸 <0001> ± 1.0。
導電率タイプ N型&P型
抵抗率 R <0.5Ohm-cm
表面処理(Ga面) ASグロウン
実効値 <1nm
利用可能な表面積 > 90%
仕様:



GaN エピタキシャル膜 (C 面)、N 型、2 インチ * 30 ミクロン、サファイア。

GaN エピタキシャル膜 (C 面)、N 型、2 インチ * 5 ミクロンのサファイア。

GaN エピタキシャル膜 (R 面)、N 型、2 インチ * 5 ミクロンのサファイア。

GaNエピタキシャル膜(M面)、N型、2インチ×5ミクロンサファイア。

AL2O3 + GaN 膜 (N 型ドープ Si);AL2O3+GaN膜(P型ドープMg)

注: お客様のご要望に応じて、特別なプラグの向きとサイズをご用意しています。

標準包装: 1000クリーンルーム、100クリーンバッグまたはシングルボックス包装

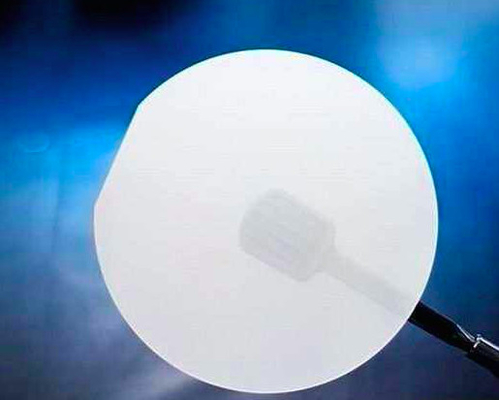

2-4inch HVPE GaNのウエファーによってカスタマイズされるサイズの支えがないGaNの単結晶材料 0

応用

GaN は、LED ディスプレイ、高エネルギー検出、イメージング、
レーザープロジェクションディスプレイ、パワーデバイスなど

  • レーザープロジェクションディスプレイ、パワーデバイスなど
  • 日付の保存
  • エネルギー効率の高い照明
  • フルカラーフラットディスプレイ
  • レーザー投影
  • 高効率 電子機器
  • 高周波マイクロ波デバイス
  • 高エネルギー検出と想像
  • 新エネルギーソーラー水素技術
  • 環境検出と生物医学
  • 光源テラヘルツ帯

2-4inch HVPE GaNのウエファーによってカスタマイズされるサイズの支えがないGaNの単結晶材料 1

仕様:



GaNテンプレート仕様

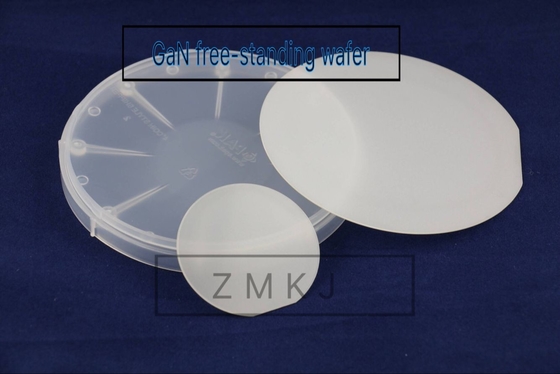

2-4inch HVPE GaNのウエファーによってカスタマイズされるサイズの支えがないGaNの単結晶材料 2


2~4インチ自立型GaN仕様ファイル
アイテム GaN-FS-CU-C50 GaN-FS-CN-C50 GaN-FS-C-SI-C50
寸法 e 50.8mm±1mm
厚さ 350±25時
使用可能な表面積 > 90%
オリエンテーション C 面 (0001) M 軸方向へのオフ角度 0.35° ± 0.15°
オリエンテーション フラット (1-100) ±0.5°、16.0 ±1.0mm
二次オリエンテーション フラット (11-20) ±3°、8.0 ±1.0mm
TTV(総厚み変動) < 午後 15 時
< 午後 20 時
伝導タイプ N型 N型 半絶縁性(鉄ドープ)
抵抗率(300K) < 0.1 Q・cm < 0.05 Q・cm >106 Q・cm
転位密度 1x105cm-2から3x106cm-2まで
研磨 前面: Ra < 0.2 nm (研磨);または < 0.3 nm (エピタキシーのための研磨および表面処理)
裏面:0.5~1.5pm;オプション: 1~3 nm (ファイングラウンド);< 0.2 nm (研磨済み)
パッケージ クラス 100 のクリーン ルーム環境で、窒素雰囲気下の枚葉式容器にパッケージされています。

サイズ 4インチGaN基板
アイテム GaN-FS-N
寸法サイズ Ф 100.0mm ± 0.5mm
基板の厚さ 450±50μm
基板の向き C軸(0001) M軸方向 0.55± 0.15°
研磨 SSP または DSP
方法 HVPE
<25UM
TTV <20um
粗さ <0.5nm
抵抗率 0.05Ω・cm
ドーパント
(002)FWHM&(102)FWHM
<100arc
穴の数と最大サイズ
そしてピット
生産グレード≤23@1000 um;研究グレード≤68@1000 um
ダミーグレード ≤112@1000 um
使用可能面積 P レベル > 90%;R レベル>80%: D レベル>70% (エッジおよびマクロ欠陥を除く)



  無極性自立GaN基板(a面、m面)
アイテム GaN-FS-a GaN-FS-m
寸法 5.0mm×5.5mm
5.0mm×10.0mm
5.0mm×20.0mm
カスタマイズされたサイズ
厚さ 330±25μm
オリエンテーション a面 ± 1° m面±1°
TTV ≤15μm
≤20μm
伝導タイプ N型
比抵抗(300K) < 0.5Ω・cm
転位密度 5×106cm-2未満
使用可能な表面積 > 90%
研磨 前面: Ra < 0.2nm.エピレディ研磨
裏面:細挽き
パッケージ クラス 100 のクリーン ルーム環境で、窒素雰囲気下の枚葉式容器にパッケージされています。





2-4inch HVPE GaNのウエファーによってカスタマイズされるサイズの支えがないGaNの単結晶材料 3

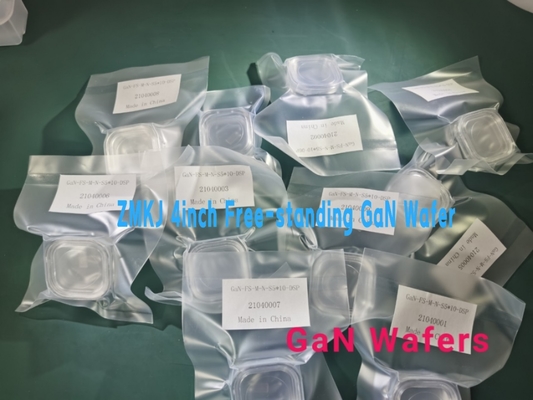

2.ZMKJは、直径2インチから4インチのGaNウェーハをマイクロエレクトロニクスおよびオプトエレクトロニクス業界に提供しています。

HVPEやMOCVD法で成長させたGaNエピタキシャルウェーハは、高周波、高速、ハイパワーデバイスの理想的かつ優れた基板として使用できます。現在、GaNテンプレート、AlGaNを含む、基礎研究およびデバイス製品開発用のGaNエピタキシャルウェーハを提供できます。

とInGaN。標準的な GaN ベースのウェーハに加えて、エピ層構造についてもご相談いただけます。

2-4inch HVPE GaNのウエファーによってカスタマイズされるサイズの支えがないGaNの単結晶材料 4
