プロダクト細部
起源の場所: 中国
ブランド名: zmsh
モデル番号: InAsのウエファー
支払いと送料の条件
最小注文数量: 10pcs
価格: by case
パッケージの詳細: 100等級のクリーン ルームのペット フィルム
受渡し時間: 1-4weeks
供給の能力: 500pcs/month
材料: |
InAsの単結晶の基質 |
産業: |
semicondutorのウエファー |
アプリケーション: |
半導体の基質、導かれた破片、光学ガラスの窓、装置基質 |
方法: |
Czを |
サイズ: |
10X10mm~3inch |
厚さ: |
0.5 mm |
材料: |
InAsの単結晶の基質 |
産業: |
semicondutorのウエファー |
アプリケーション: |
半導体の基質、導かれた破片、光学ガラスの窓、装置基質 |
方法: |
Czを |
サイズ: |
10X10mm~3inch |
厚さ: |
0.5 mm |

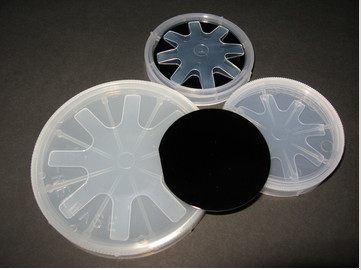

2inch直径50.8mmの500um厚さのInAsの基質、インジウムのヒ化物のInAsの水晶ウエファー、Nタイプ3inch 0.6mm InAsのウエファー、10x10mm正方形のInAsのウエファー
------------------------------------------------------------------------------------------------------------------------------
InAsの単結晶の基質は2つの作成のような育てられたInAsSb/内部のAsPSb InNAsSbのヘテロ構造材料、のどれである場合もあります| InAsの単結晶の基質が付いている赤外線の波長の発光装置の14ミクロンは、また育てられたエピタキシアルAlGaSbの超格子材料、赤外線量の滝のレーザーのための生産である場合もあります。
ZMKJの缶は3インチまで直径の光電子工学の企業にInAsのウエファー（インジウムのヒ化物）を提供します。
InAsの水晶は純粋な6Nによってそして要素として形作られる混合物で、EPDの液体によってCzochralski内部に閉じ込められる(LEC)方法によって育ちます < 15000="" cm="" -3="">
概要の特性
| 共通の指定 | |||||||
| 水晶 | ドープ塗料 | タイプ |
キャリア集中
cm-3
|
移動性率（cm2/V.s）
|
転位密度
（cm-2）
|
サイズ | |
|
InAs
|
N
|
5*1016
|
2*104
|
<5>4
|
Φ2 ″ ×0.5mm
Φ3 ″ ×0.6mm
|
||
|
InAs
|
Sn
|
N
|
（5-20） *1017
|
>2000年
|
<5>4
|
Φ2 ″ ×0.5mm
Φ3 ″ ×0.6mm
|
|
|
InAs
|
Zn
|
P
|
（1-20） *1017
|
100-300
|
<5>4
|
Φ2 ″ ×0.5mm
Φ3 ″ ×0.6mm
|
|
|
InAs
|
S
|
N
|
（1-10） *1017
|
>2000年
|
<5>4
|
Φ2 ″ ×0.5mm
Φ3 ″ ×0.6mm
|
|
|
サイズ（mm）
|
Dia50.8x0.5mm、10×10×0.5mm、10×5×0.5mmalsoはカスタマイズすることができます
|
||||||
| RA | 表面の粗さ（RA）:<> | ||||||
| 磨かれた | 1spか2sp | ||||||
| パッケージ |
in1000gradeのクリーン ルームを詰める100等級
|
||||||
| 成長 | LEC |
|---|---|
| 直径 | Øの2"/Ø 3" |
| 厚さ | 500 um | 625 um |
| オリエンテーション | <100> / <111> / <110> または他 |
| オリエンテーションを離れて | 2°への10°を離れて |
| 表面 | 磨かれる1つの側面磨かれる |
| 平らな選択 | EJまたは半。Std. |
| TTV | <> |
| EPD | <> |
| 等級 | Epiは等級/機械等級を磨きました |

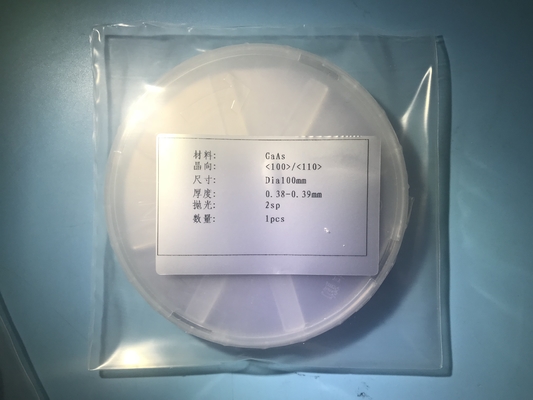

| パッケージ | 単一のウエファーの容器 |
私達のZMKJについて
Q:MOQは何ですか。
（1）目録のための、MOQは5pcsです。
（2）カスタマイズされたプロダクトのための、MOQは10pcs-30pcsです。
Q:材料のための点検報告がありますか。
私達は私達のプロダクトのための詳細レポートを供給してもいいです。
