プロダクト細部
起源の場所: 中国
ブランド名: zmsh
モデル番号: GaN-001
支払いと送料の条件
最小注文数量: 1pcs
価格: by case
パッケージの詳細: 100等級のクリーン ルームの単一のウエファーの箱
受渡し時間: 2 - 4週間
支払条件: L/C、T/T
供給の能力: 10pcs/month
材料: |
GaNの単結晶 |
産業: |
半導体ウエハー、LED |
アプリケーション: |
半導体デバイス、LDのウエファー、LEDのウエファー、探検家の探知器、レーザー、 |
タイプ: |
HVPEの型板 |
カスタマイズされた: |
わかりました |
サイズ: |
10X10,5X5,20X20,30X30、DIA45MM、 |
材料: |
GaNの単結晶 |
産業: |
半導体ウエハー、LED |
アプリケーション: |
半導体デバイス、LDのウエファー、LEDのウエファー、探検家の探知器、レーザー、 |
タイプ: |
HVPEの型板 |
カスタマイズされた: |
わかりました |
サイズ: |
10X10,5X5,20X20,30X30、DIA45MM、 |

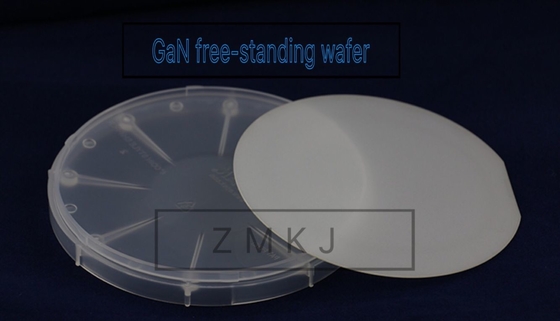

2inch HVPE方法ガリウム窒化物のGaNのウエファー、LDのためのGaNの自由で永続的な基質、10x10mmのサイズのGaNの破片、HVPE GaNのウエファー
GaNの特徴について導入して下さい
|
高速の、高温および高いパワー処理の機能のための高まる需要はmadetheの半導体の企業を半導体として使用される材料の選択を再考してもらいます。例えば、 さまざまでより速く、より小さい計算装置が起こると同時に、ケイ素の使用はムーアの法律を支えることを困難にしています。しかしまたパワー エレクトロニクス、従ってGaNの半導体ウエハーで必要性のために育てられます。 独特な特徴（高い最高の現在、高い絶縁破壊電圧および高い転換の頻度が）の原因、ガリウム窒化物GaN未来のエネルギー問題を解決する選択の独特な材料はです。 GaNはシステムを持っていて高い発電の効率を基づかせていて、従って従って減少の電源切れはより高い頻度で、転換しま、サイズおよび重量を減らします。
GaNの技術は産業の、消費者およびサーバー電源、太陽の、ACドライブおよびUPSインバーターおよび雑種および電気自動車のような多数の強力な適用で使用されます。なお、 GaNは細胞基地局、レーダーおよびケーブル・テレビのようなRFの適用に理想的に適します 高い故障の強さのおかげでネットワーキングの下部組織、大気および宇宙空間および防衛セクター、低雑音図および高い直線性。
|
|
|
GaNの基質のための指定
|
|
2" GaNの基質 | |
| 項目 | GaN FSN | GaN FS SI |
| 次元 | Ф 50.8mmの± 1mm | |
| Marcoの欠陥密度 | レベル | ≤ 2 cm-2 |
| Bのレベル | > 2 cm-2 | |
| 厚さ | 330 ± 25のµm | |
| オリエンテーション | C軸線（0001）の± 0.5° | |
| 平らなオリエンテーション | （1-100の） ± 0.5°の16.0の± 1.0mm | |
| 平らな二次オリエンテーション | （11-20の） ± 3°の8.0 ± 1.0mm | |
| TTV （総厚さの変化） | ≤15 µm | |
| 弓 | ≤20 µm | |
| 伝導のタイプ | Nタイプ | 半絶縁 |
| 抵抗（300K） | < 0=""> | >106 Ω·cm |
| 転位密度 | 5x106 cm-2よりより少し | |
| 使用可能な表面積 | > 90% | |
| ポーランド語 | 前部表面:RA < 0=""> | |
| 背部表面:良い地面 | ||

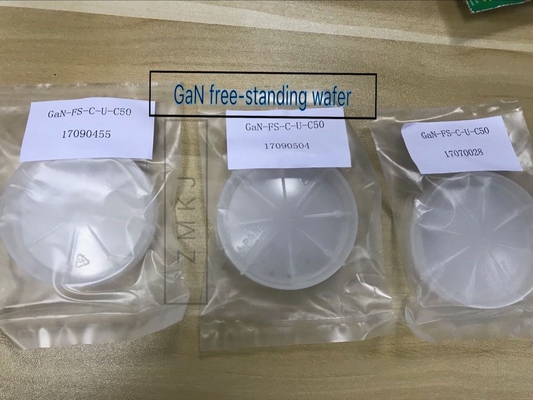

| パッケージ | 、単一のウエファーの容器で、窒素の大気の下でクラス100のクリーン ルームの環境で包まれる。 | |
サファイアのP-GaN
| 成長 | MOCVD/HVPE |
|---|---|
| 伝導性 | Pのタイプ |
| 添加物 | Mg |
| 集中 | > 5E17 cm3 |
| 厚さ | 1 | 5 um |
| 抵抗 | < 0=""> |
| 基質 | Øの2"/Ø 3"/Ø 4"サファイアのウエファー |
