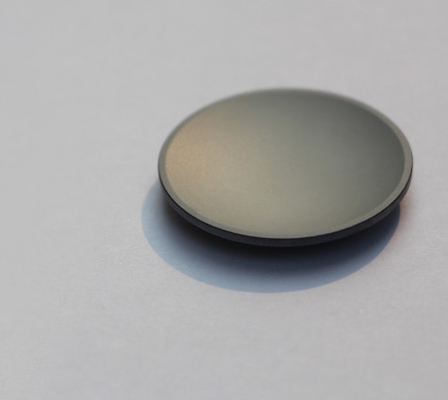

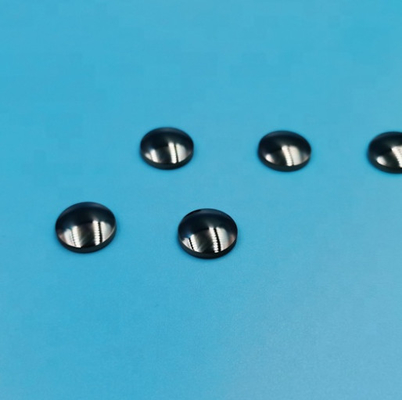

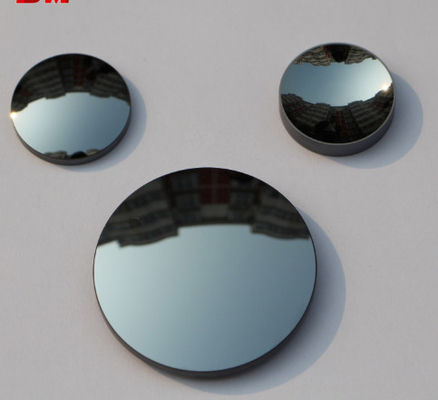

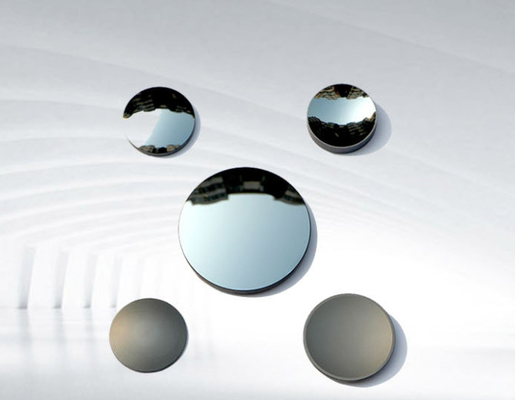

Planoの凸の赤外線光学ケイ素レンズNのタイプ

ブランド名:	zmkj
モデル番号:	Plano凸
MOQ:	10pcs
価格:	by case
配達時間:	2-4weeks
支払条件:	T/T、ウェスタン・ユニオン

詳細情報

製品の説明

詳細情報

起源の場所:

中国

材料:

ケイ素の単結晶

適用:

赤外線光学

サイズ:

dia10~dia200mm

形:

平面、planoの凸面はカスタマイズした

タイプ:

nタイプ

表面:

磨かれる二重側面

平坦:

1/4lambda

項目:

ケイ素レンズ

カスタマイズされたサービス:

わかりました

材料:

ケイ素、Siの単結晶

オリエンテーション:

100,111、（100）（111）（110）

表面:

ssp/dsp

タイプ:

N/P

抵抗:

0.01-10000ohm.cm

方法:

Cz、Fz

パッケージの詳細:

光学ガラスおよびカートンのためのコンデンサーのペーパー

供給の能力:

5000pcs/Month

ハイライト:

Planoの凸の光学ケイ素レンズ

Siの単結晶の光学ケイ素レンズ

DSPの表面の光学ケイ素レンズ

製品の説明

カスタマイズされたサイズのNタイプのplanoの凸の赤外線光学ケイ素レンズの窓GEの窓の/siレンズのケイ素の光学版

ケイ素プリズム

ケイ素（Si）のモノクリスタル ケイ素は水で高い硬度の化学的に不活性材料および不溶解性である。それによいライトがある
1-7μmバンドの伝達性能。同時に、それにまた遠赤外線でよい光通信の性能がある
他の光学赤外線材料にポイントがない特殊機能である300-300 μmのバンド。単一ケイ素（Si）
水晶は通常3-5のμmのmedium-wave赤外線光学窓および光フィルタの基質のために使用される。よい上昇温暖気流が原因で
伝導性、低密度、それはまたレーザー ミラーを作るための共通材料である。

製品の説明

材料	ケイ素
結晶構造	ダイヤモンド
純度	>99.9999%
成長方法	CZ FZ
タイプ	PかN
純度	5N--6N
オリエンテーション	<100>または<111>
抵抗	>100 ohm.cm
硬度、Mohs	7
密度	2.33g/cm3
許容	±0.02---±0.1mm
溝を彫ること	C0.3-0.5×45°
平行	<3 arc="" minutes="">
平坦	1/4λ-10λperインチ@633nm
表面質	5-10/60-40

カスタマイズされた光学モノクリスタルケイ素プリズム立方体のケイ素プリズム

私達の会社は顧客の異なった条件に従って異なった直径の指定の金属製ミラーをカスタマイズでき、また打つこと、調整、等のような特別な全精神ミラーを提供する。

私達のOTHREの関連製品

FAQ:

1.How私は価格を得てもいいか。
-私達は通常私達があなたの照会を得た24時間後の内で引用する（週末および休日を除いて）。価格を得るために非常に緊急私達が引用を提供してもいいように私達に電子メールを送るか、または他の方法で連絡しなさい。
2. 私は順序を置くサンプルを買ってもいいか。
- Yes.Pleaseは私達に連絡して自由に感じる。

3.Whatはあなたの調達期間であるか。
-それはあなたが順序を置く季節および順序の量によって決まる。
通常私達は少しのための7-15日、およびたくさんのための約30日以内に出荷してもいい。

4.Whatあなたの支払は言葉であるか。
- T/T、ウェスタン・ユニオン、MoneyGramおよびPaypal.Thisは交渉可能である。

5.What出荷は方法であるか。
-それは海によって、空気または明白によって出荷できる（EMS、UPS、DHL、TNT、FEDERAL EXPRESSおよびect）。順序を置く前に私達と確認しなさい。

6.How私達のビジネスを長期におよびよい関係するか。
 -a. 私達は良質を保ち、私達の顧客を保障する競争価格は寄与する;
 -b. ビジネスをそれらがから来てもどこでし、それらを持つ友人を作るために私達はあらゆる顧客をので私達の友人および私達誠意をこめて尊重する。
