RFの適用のためのHVPE GaNの基質かGaNの型板EPIのウエファー

オンラインです

RFの適用のためのHVPE GaNの基質かGaNの型板EPIのウエファー

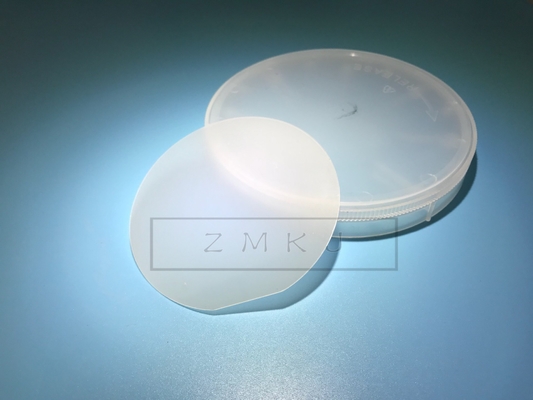

HVPE GaN substrate or GaN Template EPI Wafer For RF Applications
HVPE GaN substrate or GaN Template EPI Wafer For RF Applications

大画像 :  RFの適用のためのHVPE GaNの基質かGaNの型板EPIのウエファー

商品の詳細:
起源の場所: 中国
ブランド名: zmsh
モデル番号: GaN-001
お支払配送条件:
最小注文数量: 1pcs
価格: by case
パッケージの詳細: 100等級のクリーン ルームの単一のウエファーの箱
受渡し時間: 2-4weeks
支払条件: L/C、T/T
供給の能力: 10PCS/Month
詳細製品概要
材料: GaNの単結晶 業界: 半導体ウエハー、LED
適用: 半導体デバイス、LDのウエファー、LEDのウエファー、探検家の探知器、レーザー、 タイプ: HVPEおよび型板
カスタマイズされる: わかりました サイズ: 共通2inchx0.35mmt
ハイライト:

単結晶のgan epiのウエファー

,

型板のgan epiのウエファー

,

型板のgan基質

2inch HVPE方法ガリウム窒化物のGaNのウエファー、LEDのapplicaionのための地位のGaNの自由な基質、10x10mmのサイズのGaNの破片、HVPE GaNのウエファー

GaNの特徴について導入しなさい

高速の、高温および高いパワー処理の機能のための高まる需要は半導体工業に半導体として使用される材料の選択を再考させる。例えば、

同様にさまざまより速くより小さい計算装置は、ケイ素の使用しているムーアの法律を支えることを困難に起こり。しかしまたパワー エレクトロニクスで、そうGaNの半導体ウエハーは必要性のために育つ。

独特な特徴(高い最高の現在、高い絶縁破壊電圧および高い転換の頻度が)の原因、ガリウム窒化物GaN未来のエネルギー問題を解決する選択の独特な材料はである。従ってGaNはシステムを持っていて高い発電の効率、こうして減少の電源切れ、より高い頻度のスイッチを基づかせていて、サイズおよび重量を減らす。

GaNの技術は産業の、消費者およびサーバー電源、太陽の、ACドライブおよびUPSインバーターおよび雑種および電気自動車のような多数の強力な適用で使用される。なお、

GaNは細胞基地局、レーダーおよびケーブル・テレビのようなRFの適用に理想的に適する

高い故障の強さのおかげでネットワーキングの下部組織、大気および宇宙空間および防衛セクター、低雑音図および高い直線性。RFの適用のためのHVPE GaNの基質かGaNの型板EPIのウエファー 0

適用

  1. - さまざまなLED'S:白いLED、すみれ色LED、紫外LED、青いLED
  2. - 環境の検出
  3. MOCVD等によるエピタキシアル成長のための基質
  4. - 半導体レーザー:すみれ色LD、超小さいプロジェクターのための緑LD。
  5. - 力の電子デバイス
  6. - 高周波電子デバイス
  7. レーザーの投射の表示、力装置、等。
  8. 日付の貯蔵
  9. エネルギー効率が良い照明
  10. 高性能の電子デバイス
  11. 新しいエネルギーsolorの水素の技術
  12. 光源のterahertzバンド

GaNの基質LEDの等級のための指定

2" GaNの基質
項目 GaN FSN
次元 Ф 50.8mmの± 1mm
Marcoの欠陥密度
Cのレベル > 2つのcm-2
厚さ 330 ± 25のµm
オリエンテーション C軸線(0001)の± 0.5°
オリエンテーションの平たい箱 (1-100の) ± 0.5°の16.0の± 1.0mm
二次オリエンテーションの平たい箱 (11-20の) ± 3°の8.0 ± 1.0mm
TTV (総厚さの変化) ≤15 µm
≤20 µm
伝導のタイプ Nタイプ
抵抗(300K) < 0="">
転位密度 5x106 cm-2よりより少し
使用可能な表面積 > 90%
ポーランド語 前部表面:RA < 0="">
背部表面:良い地面
パッケージ 、単一のウエファーの容器で、窒素の大気の下でクラス100のクリーン ルームの環境で包まれる。

RFの適用のためのHVPE GaNの基質かGaNの型板EPIのウエファー 1

マクロ欠陥のquanlityはであるLEDの等級のウエファーの公有地(15-30pcs)のための<30pcs

私達のサービス

1. 工場直接製造および販売法。

2. 速く、正確な引用。

3. 24就業時間以内にあなたに答えなさい。

4. ODM:カスタマイズされた設計は利用できる。

5. 速度および貴重な配達。

FAQ

Q:あらゆる標準的なか標準的なプロダクトあるか。

:はい、在庫の常のlike2inch 0.3mmの標準サイズとして共通のサイズ。

Q:サンプル方針はどうですか。

:テストのために第一に10x10mmのサイズを買い戻すことができることを残念、しかし提案しなさい。

Q:私が配達を得た前に私順序を今置けば、どの位あったらか。

:1weeksの在庫の標準サイズは支払の後に表現することができる。

そして私達の支払の言葉は配達の前に50%の沈殿物および左である。

RFの適用のためのHVPE GaNの基質かGaNの型板EPIのウエファー 2
