プロダクト細部
起源の場所: 中国
ブランド名: zmsh
証明: ROHS
モデル番号: 6INCH GaAsのウエファー
支払いと送料の条件
最小注文数量: 10pcs
価格: by case

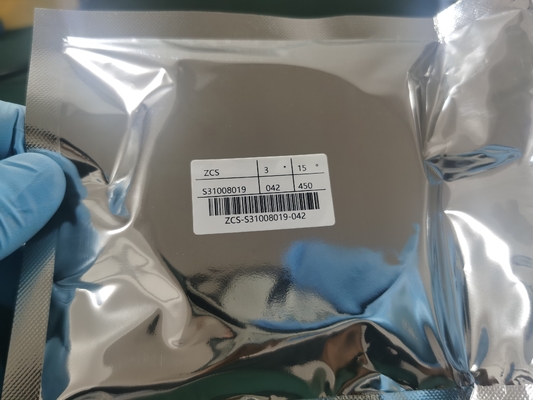

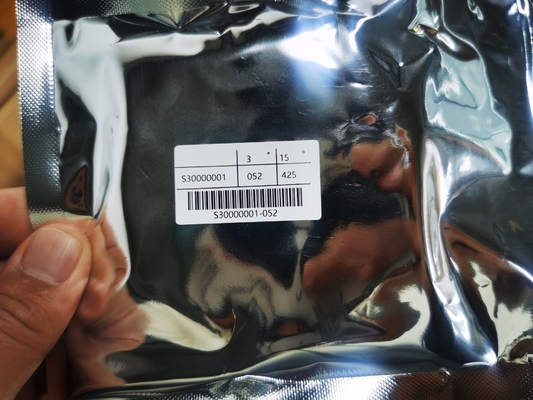

パッケージの詳細: 100等級のクリーン ルームのペット フィルム
受渡し時間: 1-4weeks
供給の能力: 500pcs/month
材料: |
モノクリスタルGaAs |
企業: |
semicondutorのウエファーldのためのまたは導かれる |
適用: |
半導体の基質は、破片、光学ガラスの窓、装置基質を導いた |
方法: |
CZ |
サイズ: |
2inch~6inch |
厚さ: |
0.425mm |
表面: |
cmp/エッチングされる |
添加される: |
Si添加される |
MOQ: |
10PCS |
等級: |
研究の等級/模造の等級 |
材料: |
モノクリスタルGaAs |
企業: |
semicondutorのウエファーldのためのまたは導かれる |
適用: |
半導体の基質は、破片、光学ガラスの窓、装置基質を導いた |
方法: |
CZ |
サイズ: |
2inch~6inch |
厚さ: |
0.425mm |
表面: |
cmp/エッチングされる |
添加される: |
Si添加される |
MOQ: |
10PCS |
等級: |
研究の等級/模造の等級 |

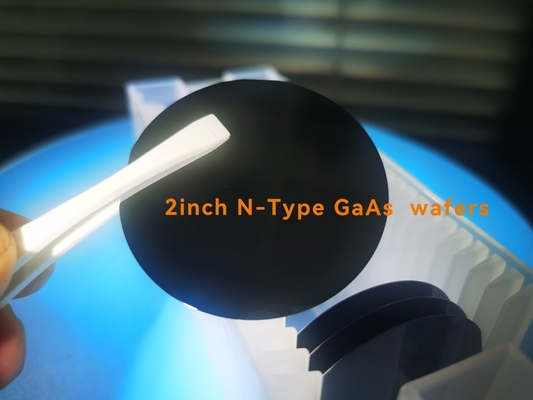

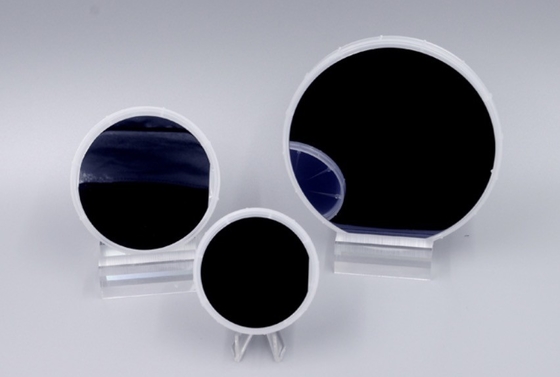

3inch VGF GaAsのウエファーはテスト等級NタイプGaAsの基質425umを研究する
675um SSP DSP GaAsのウエファーを離れた2inch 3inch 4inch 6inch VGF方法Nタイプのun-doped GaAs基質2degree
------------------------------------------------------------------------------------------------------------------------------
GaAsのウエファー（ガリウム砒素）はずっと半導体工業で展開しているケイ素へ有利な代わりである。このGaAsのウエファーによって提供されるより少ないパワー消費量およびより多くの効率はそれによりGaAsのウエファーのために要求を高めるこれらのウエファーを、採用するために市場関係者を引き付けている。通常、このウエファーが半導体、発光ダイオード、温度計、電子回路および低い溶ける合金の製造業の適用を見つけることのほかのバロメーターを、製造するのに使用されている。半導体および電子回路として企業はGaAsの市場活気づいている新しいピークに触れ続ける。GaAsのウエファーのガリウム砒素に電気からのレーザー光線の発生の力がある。特に多結晶性および単結晶はLD、LEDおよびマイクロウェーブ回路を作成するのにマイクロエレクトロニクスおよび光電子工学両方の生産で利用されているGaAsのウエファーの2主要なタイプである。従って、光電子工学およびマイクロエレクトロニクスの企業のGaAsの適用の広範な範囲は、特にtheGaAsのウエファーの市場で要求の 流入を作成している。以前は、光電子工学装置は短距離光通信およびコンピュータ周辺機器で広い範囲で主に使用された。しかし今、それらはLiDAR、増加された現実および顔認識のようなある出現の適用のために需要がある。LECおよびVGFは電気特性および優秀な表面質の高い均等性のGaAsのウエファーの生産を改善している2つの普及した方法である。電子移動度、単一の接続点のバンド ギャップ、高性能、熱および湿気抵抗および優秀な柔軟性は半導体工業のGaAsのウエファーの受諾を改善しているGaAsの5つの明瞭な利点である。
| LEDの塗布のためのGaAs （ガリウム砒素） | ||
| 項目 | 指定 | 注目 |
| 伝導のタイプ | SC/nタイプ | |
| 成長方法 | VGF | |
| 添加物 | ケイ素 | |
| ウエファーDiamter | 2、3の及び4インチ | インゴットかようにカットの利用できる |
| 水晶オリエンテーション | （100） 2°/6°/15°を離れた（110） | 利用できる他のmisorientation |
| の | EJか米国 | |
| キャリア集中 | （0.4~2.5） E18/cm3 | |
| RTの抵抗 | （1.5~9） E-3 Ohm.cm | |
| 移動性 | 1500~3000のcm2/V.sec | |
| 腐食ピット密度 | <500> | |
| レーザーの印 | 要望に応じて | |
| 表面の終わり | P/EまたはP/P | |
| 厚さ | 220~350um | |
| 準備ができたエピタクシー | はい | |
| パッケージ | 単一のウエファー容器かカセット | |
|
マイクロエレクトロニクスの適用のためにSemi-insulating GaAs （ガリウム砒素）
|
||
|
項目
|
指定
|
注目
|
|
伝導のタイプ
|
絶縁
|
|
|
成長方法
|
VGF
|
|
|
添加物
|
Undoped
|
|
|
ウエファーDiamter
|
2、3、4の及び6インチ
|
利用できるインゴット
|
|
水晶オリエンテーション
|
（100） +/- 0.5°
|
|
|
の
|
EJ、米国またはノッチ
|
|
|
キャリア集中
|
n/a
|
|
|
RTの抵抗
|
>1E7 Ohm.cm
|
|
|
移動性
|
>5000のcm2/V.sec
|
|
|
腐食ピット密度
|
<8000> |
|
|
レーザーの印
|
要望に応じて
|
|
|
表面の終わり
|
P/P
|
|
|
厚さ
|
350~675um
|
|
|
準備ができたエピタクシー
|
はい
|
|
|
パッケージ
|
単一のウエファー容器かカセット
|
|
| いいえ。 | 項目 | 標準規格 | |||||
| 1 | サイズ | 2" | 3" | 4" | 6" | ||
| 2 | 直径 | mm | 50.8±0.2 | 76.2±0.2 | 100±0.2 | 150±0.5 | |
| 3 | 成長方法 | VGF | |||||
| 4 | 添加される | 、またはUn-doped Si添加されるか、またはZn添加される | |||||
| 5 | コンダクターのタイプ | N/A、またはSC/N、またはSC/P | |||||
| 6 | 厚さ | μm | （220-350） ±20または（350-675） ±25 | ||||
| 7 | 水晶オリエンテーション | <100>±0.5か2 | |||||
| OF/IFのオリエンテーションの選択 | EJ、米国またはノッチ | ||||||
| オリエンテーションの平たい箱（の） | mm | 16±1 | 22±1 | 32±1 | - | ||
| （）同一証明の平たい箱 | mm | 8±1 | 11±1 | 18±1 | - | ||
| 8 | 抵抗 | （ないのために 機械 等級） |
Ω.cm | （1-30） 『107、または（0.8-9） 『10-3、か1' 10-2-10-3 | |||
| 移動性 | cm2/v.s | ≥ 5,000、か1,500-3,000 | |||||
| キャリア集中 | cm3 | （0.3-1.0） x1018、または（0.4-4.0） x1018、 半としてまたは |
|||||
| 9 | TTV | μm | ≤10 | ||||
| 弓 | μm | ≤10 | |||||
| ゆがみ | μm | ≤10 | |||||
| EPD | cm-2 | ≤ 8,000か≤ 5,000 | |||||
| 前部/背部表面 | 、P/P P/E | ||||||
| 端のプロフィール | 半として | ||||||
| 粒子計算 | <50>0.3のμm、カウント/ウエファー）、 半としてまたは |
||||||
| 10 | レーザーの印 | 裏側または要望に応じて | |||||
| 11 | 包装 | 単一のウエファー容器かカセット | |||||
私達のZMKJについて
Q:MOQは何であるか。
（1）目録のための、MOQは5pcsである。
（2）カスタマイズされたプロダクトのための、MOQは10pcs-30pcsである。
Q:材料のための点検報告があるか。
私達は私達のプロダクトのための詳細レポートを供給してもいい。
