GaAsのウエファー
Created with Pixso. Nタイプ/Un-DopedタイプGaAsのウエファーのGaSb 2inch InAsのウエファー

Nタイプ/Un-DopedタイプGaAsのウエファーのGaSb 2inch InAsのウエファー

ブランド名: ZMSH
モデル番号: N type/Pタイプ
MOQ: 1pc
価格: USD450/pcs
配達時間: 1-4weeks
支払条件: T/T、ウェスタン・ユニオンPaypal;
詳細情報
起源の場所:
中国
証明:
CE
材料:
モノクリスタルInAs
厚さ:
500um ±25um
タイプ:
Sn/S/Zn添加される非doepd/
オリエンテーション:
100/111
成長方法:
LEC
適用:
赤外線冷光装置
企業:
半導体の基質
表面:
DSP/SSP
パッケージの詳細:
クリーン ルームの下の単一のウエファーの容器箱
供給の能力:
50個/月
ハイライト:

2inch InAsのウエファー

,

GaSbのNタイプのウエファー

,

Un-DopedタイプGaAsのウエファー

製品の説明

32inch InAsのウエファーのNタイプのun-dopedタイプGaAsのウエファーのGaSbのウエファー

適用

基質材料としてInAsの単結晶がInAsSb/InAsPSb、InNAsSbおよび他のヘテロ接合材料を育てるのに使用することができ生産の波長は2~14のμ Mの赤外線発光装置である。InAsの単結晶の基質はまたAlGaSbの超格子の構造材料のエピタキシアル成長、および中間赤外線量の滝のレーザーの生産に使用することができる。これらの赤外線装置にガスの検出および低損失の光ファイバーコミュニケーションの分野でよい適用見通しがある。さらに、InAsの単結晶に高い電子移動度があり、ホール装置のための理想的な材料である。

製品特性

●水晶は成長した技術および安定した電気性能のCzochralski液体密封された(LEC)の技術によって育つ


●X線のオリエンテーションの器械は精密なオリエンテーションのために使用され、水晶オリエンテーションの偏差は± 0.5のºだけである


●ウエファーは化学機械磨く(CMP)技術によって磨かれ、表面の粗さは0.5nmよりより少しである


●満たしなさい「箱」からの使用条件をの


●特別な指定プロダクトはユーザーの要求に従って処理することができる

ウエファーの指定の細部

電気変数
添加物 タイプ

キャリア集中

(cm3)

移動性

(cm2V-1s-1)

転位密度

(cm-2)

Un-doped nタイプ <5x1016 ≥2x104 ≤50000
Sn添加される nタイプ (5-20) x1017 >2000 ≤50000
S添加される nタイプ (3-80) x1017 >2000 ≤50000
Zn添加される Pタイプ (3-80) x1017 60~300 ≤50000
サイズ 2" 3"
直径(mm) 50.5±0.5 76.2±0.5
厚さ(um) 500±25 600±25
オリエンテーション (100)/(111) (100)/(111)
オリエンテーションのtolerane ±0.5º ±0.5º
の長さ(mm) 16±2 22±2
長さ(mm)の2st 8±1 11±1
TTV (um) <10 <10
曲げなさい(um) <10 <10
歪めなさい(um) <15 <15

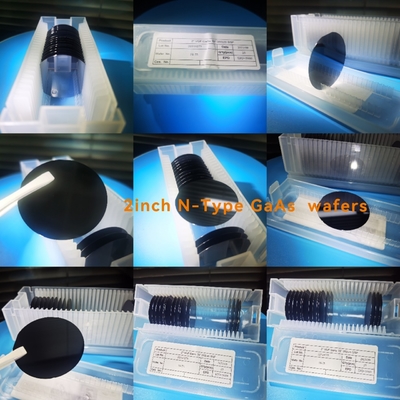

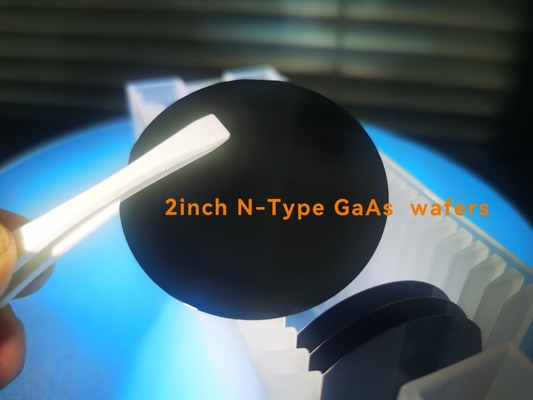

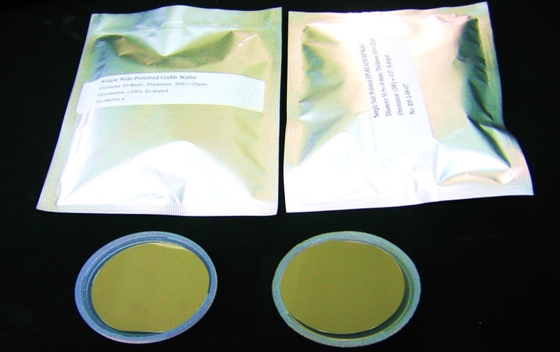

Nタイプ/Un-DopedタイプGaAsのウエファーのGaSb 2inch InAsのウエファー 0Nタイプ/Un-DopedタイプGaAsのウエファーのGaSb 2inch InAsのウエファー 1

insbのウエファーでより興味深ければInAsのウエファーのInSbのウエファーINPウエファーGaAsのウエファーのGaSbのウエファーのギャップのウエファーは私達に、電子メールを送る

ZMSHは、半導体ウエハーの製造者のような、SiC、GaN、III-Vのグループの混合物および等の半導体の基質そしてエピタキシアル ウエファーを提供する。
