2inch 4inch 6inch 8Inchの炭化ケイ素のウエファーSicのウエファーの模造の研究の主な等級

プロダクト細部

起源の場所: 中国

ブランド名: TANKBLUE

証明: CE

モデル番号: 4h-n

支払いと送料の条件

最小注文数量: 3PCS

価格: by size and grade

パッケージの詳細: 単一のウエファーの容器箱か25pcカセット箱

受渡し時間: 1-4weeks

支払条件: T/T、ウェスタン・ユニオン

供給の能力: 1000PC/Month

最もよい価格を得なさい
ハイライト:

8Inch炭化ケイ素のウエファー

,

模造の等級Sicのウエファー

,

研究の等級の炭化ケイ素のウエファー

材料:
SICの水晶
タイプ:
4h-n
純度:
99.9995%
耐性:
0.015~0.028ohm.cm
サイズ:
2-8inch 2inch、3inch、4inch、6inch、8inch
厚さ:
350umまたはカスタマイズされる
MPD:
《2cm-2
適用する:
SBDのため、MOS装置
TTV:
《15um
身をかがめる:
《25um
ワープ:
《45um
表面:
Si表面CMP、c表面MP
材料:
SICの水晶
タイプ:
4h-n
純度:
99.9995%
耐性:
0.015~0.028ohm.cm
サイズ:
2-8inch 2inch、3inch、4inch、6inch、8inch
厚さ:
350umまたはカスタマイズされる
MPD:
《2cm-2
適用する:
SBDのため、MOS装置
TTV:
《15um
身をかがめる:
《25um
ワープ:
《45um
表面:
Si表面CMP、c表面MP
2inch 4inch 6inch 8Inchの炭化ケイ素のウエファーSicのウエファーの模造の研究の主な等級

2インチ 4インチ 6インチ 8インチ シリコンカービッド・ウェーファー シック・ウェーファー ダミー・リサーチ プライム・グレード

SiCウエファーは優れた電気的および熱性能を有する半導体材料である.それは幅広い用途に理想的な高性能半導体である.高熱耐性に加えて硬さも非常に高い

仕様

ポリタイプ
晶型
4H-SiC 6H-SiC
直径
晶円直径
2インチ 3インチ 4インチ 6インチ 2インチ 3インチ 4インチ 6インチ
厚さ
厚度
330 μm ~ 350 μm 330 μm ~ 350 μm
導電性
導電类型
N 型 / 半断熱
N型導電片 / 半绝缘片
N 型 / 半断熱
N型導電片 / 半绝缘片
ドーパント
杂物
N2 (窒素) V (バナジウム) N2 (窒素) V (バナジウム)
オリエンテーション
晶向
軸 <0001>
軸外 <0001> 4°
軸 <0001>
軸外 <0001> 4°
耐性
電気抵抗率
0.015 ~ 0.03オムセンチメートル
(4H-N)
00.02 ~ 0.1 オームセンチメートル
(6H-N)
マイクロパイプ密度 (MPD)
微管密度
≤10/cm2 ~ ≤1/cm2 ≤10/cm2 ~ ≤1/cm2
TTV
総厚度変化
≤ 15 μm ≤ 15 μm

シリコンカービッド の 利点

  • 硬さ

伝統的なシリコン基板よりもシリコンカービッドを使用する際には多くの利点があります. 主要な利点の1つは硬さです.これは材料に多くの利点を与えます.高温および/または高電圧アプリケーション.

シリコンカービッドのウエファーは高熱伝導性があり 熱を1点から別の井戸に 送ることができるので 電気伝導性を向上させ 最終的に小型化しますSiCウエフへの移行の共通の目標の一つである.

  • 熱能力

熱ショックに強い耐久性 つまり 壊れたり 裂けたりせずに 温度を素早く 変えられる能力がある This creates a clear advantage when fabricating devices as it is another toughness characteristic that improves the lifetime and performance of silicon carbide in comparison to traditional bulk silicon.

産業連鎖

シリコンカービッドSiC産業連鎖は基板材料の準備,上軸層の成長,デバイス製造,下流アプリケーションに分かれています.シリコンカービッド単結晶は,通常,物理蒸気伝送 (PVT方法) によって準備される.化学蒸気堆積 (CVD方法) によって生成され,最終的に適切な装置が作られる.材料の製造技術が難しいため産業連鎖の価値は主に上流基板リンクに集中しています.

ZMSH社は100mmと150mmの SiCウエフルを供給します. その硬さ (SiCは世界で2番目に硬い材料です) と熱と高電圧電流の下の安定性,この材料は,いくつかの産業で広く使用されています.

関連製品:ガアス・ウェーバー

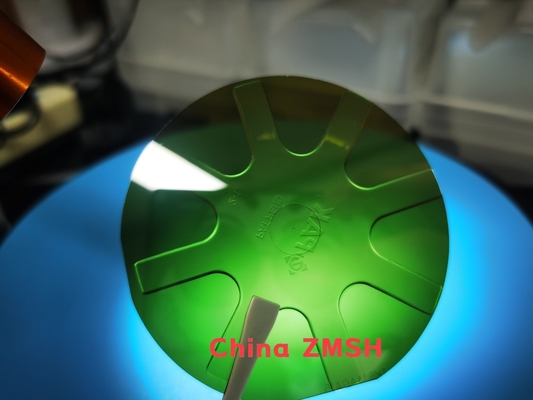

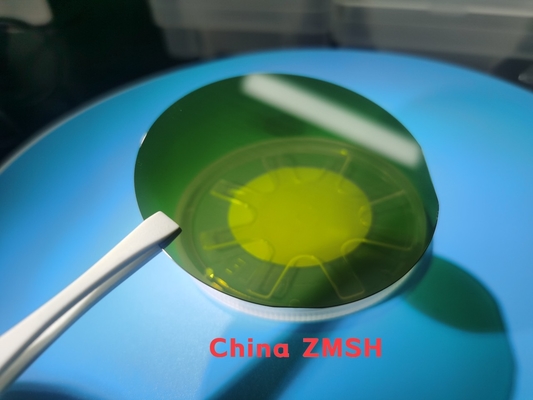

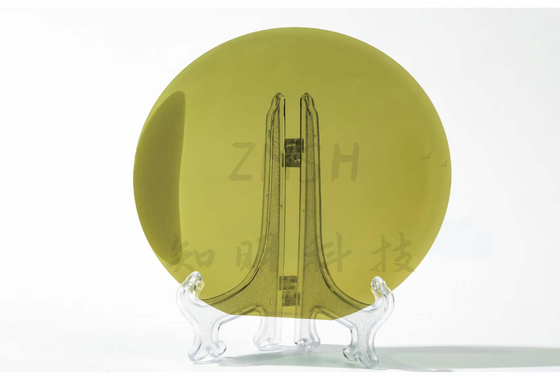

2inch 4inch 6inch 8Inchの炭化ケイ素のウエファーSicのウエファーの模造の研究の主な等級 02inch 4inch 6inch 8Inchの炭化ケイ素のウエファーSicのウエファーの模造の研究の主な等級 1

適用する

2インチ,4インチ,6インチ,8インチなどの様々な直径で利用できるシリコンカービッド (SiC) ウェーバーは,優れた電気,熱,そして機械的特性これらのウエファは,マニュアル,研究,プライムグレードなどの異なるグレードに分類され,それぞれはパワー電子,光電子,半導体などの産業で特定の用途に役立ちます..

  1. プライムグレードのSiCウエフラー電気自動車,太陽光インバーター,太陽光発電機などのエネルギー効率の高いアプリケーションにとって不可欠なMOSFET,ダイオード,IGBTを含む高性能電力装置の生産に使用されます.電力網高い温度や電圧で動作する SiCの能力は,このような要求の高い環境に理想的です.

  2. 研究級のシリコン・ウェーファー: 主に,新しい半導体材料と装置の開発のために,研究室や大学で使用されます.研究者は,様々な電子部品の性能を改善するためのSiCの可能性を研究しています.,高周波や高電圧装置の開発などです

  3. 偽造品のSiCウエフラー: カリブレーション,機器のテスト,システム調整のための製造プロセスで使用され,貴重な高級材料を危険にさらさずに生産条件を最適化するのに役立ちます.

シリコンカービッドの硬さ,熱伝導性,化学的安定性も,LEDの生産と高功率放射周波数アプリケーションの優れた基板材料になります.最先端技術におけるその多様性を強調する.

よくある質問

Q: 方法は何ですか?運送費と支払期間について?

A:(1) 我々は50%T/Tを事前に受け入れてDHL,Fedex,EMSなどで配達前に50%を残します.

(2) 自分の宅配口座があるなら,それは素晴らしい.そうでない場合は,私たちはそれらを送るのにあなたを助けることができます.

貨物とはn実際の決済と一致する.

Q: MOQは何ですか?

A: (1) 備品については,MOQは3pcsです.

(2) カスタマイズされた製品では,MOQは10pcsです.

Q: 私は私の必要に応じて製品をカスタマイズできますか?

A: はい,私たちはあなたのニーズに基づいて材料,仕様,形状,サイズをカスタマイズすることができます.

Q: 配達時間は?

A: (1) 標準製品については

注文後 5 営業日以内に届けます

カスタマイズされた製品については,注文から2〜3週間後に配達します.

(2) 特殊形状の商品は,注文から4週間の間に配達されます.
