LEDのために磨かれる2inch Siの添加物GaAsのウエファーのガリウム砒素の基質の二重側面

2inch Si Dopant GaAs Wafers Gallium Arsenide Substrates Double Side Polished For LED
2inch Si Dopant GaAs Wafers Gallium Arsenide Substrates Double Side Polished For LED 2inch Si Dopant GaAs Wafers Gallium Arsenide Substrates Double Side Polished For LED 2inch Si Dopant GaAs Wafers Gallium Arsenide Substrates Double Side Polished For LED

大画像 :  LEDのために磨かれる2inch Siの添加物GaAsのウエファーのガリウム砒素の基質の二重側面

商品の詳細:
起源の場所: 中国
ブランド名: zmsh
証明: ROHS
モデル番号: 6INCH GaAsのウエファー
お支払配送条件:
最小注文数量: 10pcs
価格: by case
パッケージの詳細: 100等級のクリーン ルームのペット フィルム
受渡し時間: 1-4weeks
供給の能力: 500PCS/Month
詳細製品概要
材料: モノクリスタルGaAs 企業: semicondutorのウエファーldのためのまたは導かれる
適用: 半導体の基質は、破片、光学ガラスの窓、装置基質を導いた 方法: CZ
サイズ: 2inch~6inch 厚さ: 0.425mm
表面: cmp/エッチングされる ドープされた: Si添加される
MOQ: 10pcs 等級: 研究の等級/模造の等級
ハイライト:

2inch Siの添加物GaAsのウエファー

,

二重側面の磨かれたGaAsのウエファー

,

LEDのガリウム砒素の基質

LEDの塗布のために磨かれる2Inch Siの添加物GaAsのウエファーのガリウム砒素の基質の二重側面
------------------------------------------------------------------------------------------------------------------------------

GaAsのウエファー

ガリウム砒素は原子比率1の金属ガリウムそしてsemi-metallicヒ素で構成される混合物である:1。それに灰色の金属光沢があり、結晶構造は閃亜鉛鉱のタイプである。ガリウム砒素は1926年には早くも総合された。その半導体の特性は1952年に確認された。装置はガリウム砒素材料の持っている統合された光電子工学の必要性を満たすことができるよい周波数応答、高速および高い実用温度を作った。それは現在最も重要な光電子工学材料であるが、ケイ素材料、の後のまた最も重要なマイクロエレクトロニック材料高周波の、高速装置および回路の製造のために適している。

適用
マイクロエレクトロニクスの分野では、ガリウム砒素の高速デジタル回路に、マイクロウェーブ単一回路、光電集積回路およびマトリックスとして半絶縁されたガリウム砒素の直接イオン・インプランテーションの自己割振りの平らな技術によって発達する強力な電界効果トランジスタに国防の大きな意味だけでなく、である最高速度、高周波、低い電力の消費および放射抵抗の特徴がある。それは市民および国民の経済構造でより広く利用されている。コミュニケーションの分野では、半絶縁されたガリウム砒素材料はまた市民無線コミュニケーション市場によって、特に携帯電話の市場近年運転される、高周波通信機器で主に半絶縁されたガリウム砒素材料の市場規模急速に育っている使用される。
指定の細部
タイプ/添加物の导电类型/掺杂元素 半絶縁される P-Type/Zn N-Type/Si N-Type/Si
適用应用 マイクロEletronic LED 半導体レーザー
成長方法长晶方式 VGF
直径の直径 2"、3"、4"、6つ
オリエンテーションの晶向 (100) ±0.5°
厚さの厚度(µm) 350-625um±25um
OF/IFの参考边 米国EJかノッチ
キャリア集中の载流子浓度 - (0.5-5) *1019 (0.4-4) *1018 (0.4-0.25) *1018
抵抗の电阻率(オームcm) >107 (1.2-9.9) *10-3 (1.2-9.9) *10-3 (1.2-9.9) *10-3
移動性の电子迁移率(cm2/V.S.) >4000 50-120 >1000 >1500
腐食ピッチ密度の位错密度(/cm2) <5000><5000><5000><500>
TTVの平整度[P/P] (µm) <5>
TTVの平整度[P/E] (µm) <10>
ゆがみの翘曲度(µm) <10>
表面の終了する表面加工 P/E P/P E/E

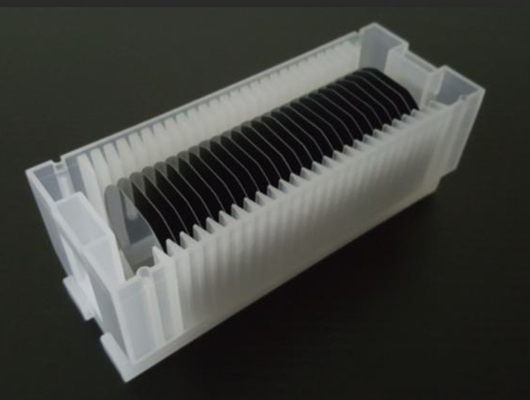

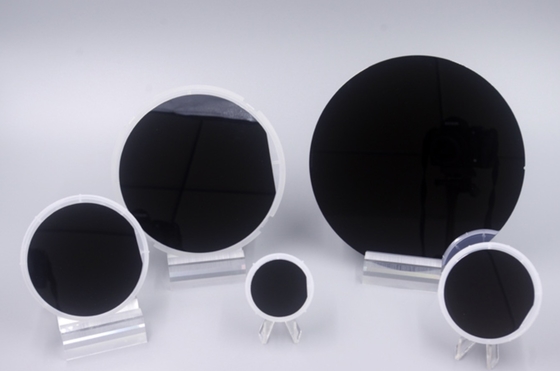

LEDのために磨かれる2inch Siの添加物GaAsのウエファーのガリウム砒素の基質の二重側面 0LEDのために磨かれる2inch Siの添加物GaAsのウエファーのガリウム砒素の基質の二重側面 1LEDのために磨かれる2inch Siの添加物GaAsのウエファーのガリウム砒素の基質の二重側面 2


私達のZMKJについて

ZMKJは中国最もよい市である、私達の工場は創設される上海市に置き、
2014.Weのウーシー都市ではウエファー、基質にいろいろな材料を処理することを専門にしなさい
そして電子工学、光学で広く利用された光学ガラスparts.componentsをcustiomized
光電子工学および他の多くの分野。私達はまたずっと多くの国内を密接に使用している
そして海外大学、研究所および会社は、カスタマイズされたプロダクトを提供する
そしてR & Dのプロジェクトのためのサービス。
それは私達のによって私達のすべての顧客との協同のよい関係の維持へ私達の視野である
よいreputatiaons。そう私達はまた同類として他のある材料の基質を提供してもいい:
LEDのために磨かれる2inch Siの添加物GaAsのウエファーのガリウム砒素の基質の二重側面 3

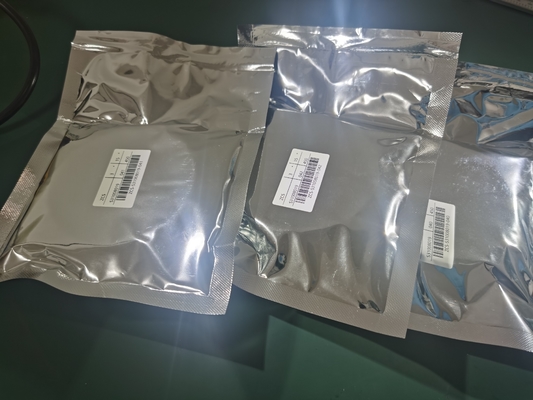

包装– Logistcs
Worldhawkの心配はパッケージ、帯電防止クリーニング衝撃処置のそれぞれ詳しく述べる。
量そして形のプロダクトに従って、私達は別の包装プロセスを取る!
LEDのために磨かれる2inch Siの添加物GaAsのウエファーのガリウム砒素の基質の二重側面 4
FAQ –
Q:何兵站学および費用を供給できるか。
(1)私達はDHL、Federal Express、TNT、UPS、EMS、FOBによるSFを受け入れ、
そして50%の沈殿物、配達の前の50%の支払状態。
Q:受渡し時間は何であるか。
目録のため:配達は順序の後に5仕事日である。
カスタマイズされたプロダクトのため:配達は順序の後に2か3週労働日数である。

Q:MOQは何であるか。
(1)目録のための、MOQは5pcsである。
(2)カスタマイズされたプロダクトのための、MOQは10pcs-30pcsである。
Q:材料のための点検報告があるか。
私達は私達のプロダクトのための詳細レポートを供給してもいい。
