プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
モデル番号: SiC基板
支払いと送料の条件
Packaging Details: customzied plastic box
受渡し時間: 2〜4週間
Payment Terms: T/T
表面: |
Si面CMP; C面MP; |
断定電圧: |
5.5MV/cm |
密度: |
3.21 G/cm3 |
熱伝導性: |
4.9W/mK |
ダイレクトリ常数: |
9.7 |
耐性: |
0.015〜0.028オーム・センチメートル;または >1E7ohm.cm; |
表面硬さ: |
HV0.3>2500 |
ドーパント: |
N/A |
表面: |
Si面CMP; C面MP; |
断定電圧: |
5.5MV/cm |
密度: |
3.21 G/cm3 |
熱伝導性: |
4.9W/mK |
ダイレクトリ常数: |
9.7 |
耐性: |
0.015〜0.028オーム・センチメートル;または >1E7ohm.cm; |
表面硬さ: |
HV0.3>2500 |
ドーパント: |
N/A |
Coherent の SiC エピタキシアルウエフルの全般的な提供は,製品開発を加速するだけでなく,生産コストを大幅に削減し,デバイスの全体的なパフォーマンスを向上させます.直径200mmまで柔軟なカスタマイズには,厚いエピレイヤー,厚いエピレイヤーなどのオプションが含まれます.バッファースレイヤーを含むものでもありさらに,コヘレントの技術は,多層構成などの複雑な構造の統合を可能にします.p-n 交差点このレベルのカスタマイゼーションにより,クライアントは,基板の特性を正確に要求に応じ調整できます.デバイスの機能と効率を最適化するさらに,Coherentが研究段階から大量生産までクライアントを支援する取り組みは,強力なパートナーシップアプローチを示しています.プロトタイプから市場対応の製品へのシームレスな移行を促進するこの総合的なソリューションにより 半導体メーカーが 競争力のある市場で先を行くことができ 将来の技術のために設計された 高性能材料を活用できます
| 特殊化 | 価値 |
| 製品名 | SiC基板 |
| 断定電圧 | 5.5 MV/cm |
| 張力強度 | >400 MPa |
| 熱膨張係数 | 4.5 × 10-6/K |
| ダイレクトリ常数 | 9.7 |
| 表面 | Si面 CMP;C面 Mp |
応用:
シリコンカービッド (SiC) の基板は 半導体産業において 重要な役割を担っています特に上軸層が必要とする用途にはこれらの基板は,高熱伝導性,優れた電気隔熱性,優れた機械的強度を含む優れた材料特性で知られています.より大きな直径のSiC基板は,デバイス製造におけるより大きな出力を促進します大規模生産に高効率化している.
SiCの上での上位軸性製剤は,構造的にも化学的にも一貫した単一結晶を形成するために,シリコンカービッドの結晶層をSiC基板に堆積することを含む.このプロセスは,パワー電子と光電子のアプリケーションにとって重要です.表面層の質によってデバイスの性能が著しく向上する場合レーザー切削技術を使用して,これらの基板を準備することで,正確な寸法と最小限の材料廃棄を保証します.製造プロセスの全体的な効率を向上させる.

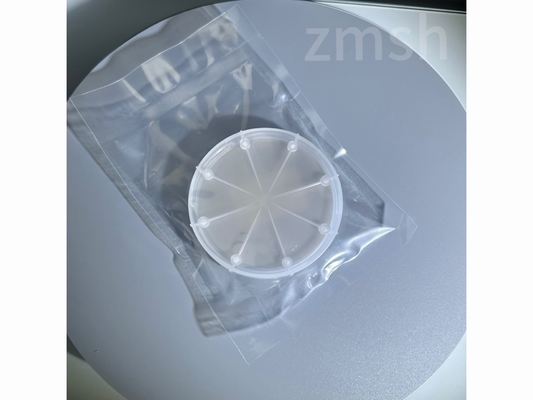

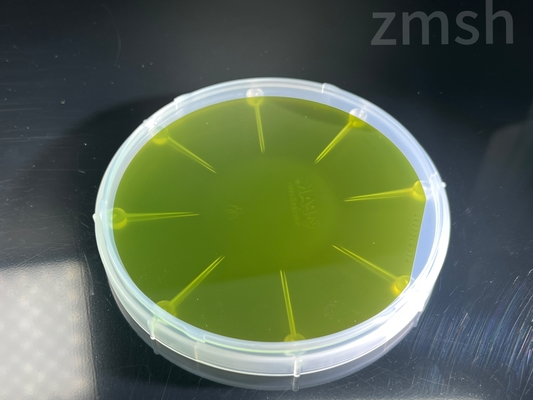

6インチと8インチのシリコンカービッド (SiC) 基板は,最大限の保護を保証するために,個別に最大限の注意を払って梱包されています.処理は,欠陥のない基板のみを包装することを保証する徹底的な清掃と検査から始まります表面を防動材料で包み, 傷や静的損傷から守ります.動きを最小限に抑え,物理的な損傷を防ぐように設計された固い容器この容器は,しっかりと密閉され,取り扱いの必要性や内容の情報が明確に表示されている二次箱の中に泡や泡の包装でマッサージされます.環境条件に敏感な基板について湿度を制御するためにシリカジェルパケットのような措置が加えられ,半導体製造における高精度アプリケーションに備え,SiC基板が最適な状態で到着することを保証します.
SiC基板製品は,評判の良い宅配便で送られます.送料方法は,顧客の場所と好みに依存します.顧客には 追跡番号が提供され 輸送の進捗状況を監視します配送時間は目的地によって異なりますが,お客様は7~10営業日以内に注文が到着することを期待できます.
