プロダクト細部
起源の場所: 上海中国
ブランド名: ZMSH
証明: ROHS
モデル番号: 8インチのシリコン・ウェーバー
支払いと送料の条件
受渡し時間: 30日
支払条件: T/T
製品: |
4H-N 8インチ SiC |
グレード: |
プライム・マニュアル・リサーチグレード |
直径: |
8inch |
申請: |
テストの忍耐 |
表面: |
磨いたもの |
色: |
緑色 |
製品: |
4H-N 8インチ SiC |
グレード: |
プライム・マニュアル・リサーチグレード |
直径: |
8inch |
申請: |
テストの忍耐 |
表面: |
磨いたもの |
色: |
緑色 |
8インチのシリコン・カービッド・ウェーバー シリコン・カービッド・ウェーバー プライム・マニキュア 研究級 500mm 350mm
製品導入
当社は,電子および光電子産業のための高品質の単結8インチシリコンカービッド (SiC) ウェーファーを提供することに特化した.SiC は 次世代 の 半導体 材料 で,特異 な 電気 や 熱 特性 で 知ら れ て い ますシリコンとGaAsのウエーファーと比較して,SiCは特に高温および高電力装置に適しています.
8インチのSiCウエファは,さまざまなアプリケーション要件を満たすために,様々な種類とグレードをカバーします.我々は4H-SiCと6H-SiCウエファの両方を提供します.それぞれが独自の特殊な結晶構造と原子の積み重ね配列を持っていますN型,窒素ドーピング,半絶縁型など,様々な伝導性タイプで利用できます.
種類とグレードに加えて,最適な性能と品質を確保するために,追加の仕様の重要性を理解しています.SiCウエファーの適性を決定する重要な要因です製品に関する包括的な情報を提供し,要求に応じて詳細を提供できます.
シリコンカービッド (SiC) は,最初は磨材として産業用に使われ,その後LED技術において重要性が高まりました.特殊な物理特性により,様々な半導体アプリケーションで広く採用されています.モアーの法則の限界が近づいてきて 多くの半導体会社は SiCを 優れた性能特性により 未来の材料として利用しています
半導体産業では,4H-SiCは6H-SiCに比べてより一般的に用いられる. 4H-と6H-という名称は,シリコンカービードの結晶格子構造を指す.結晶内の原子の特定の積み重ね順序を示す.
8インチのシリコン・ウェーバーの範囲と 急速に進化する半導体業界における 特定の要求に応える方法について 詳細情報をお願いします
製品パラメータ
| 製品 | 4H-SiC | |||
| グレード | クラスI | クラスII | 第3級 | |
| ポリ結晶領域 | 許されない | 許されない | <5% | |
| ポリタイプエリア | 許されない | ≤20% | 20% ~ 50% | |
| マイクロパイプ密度) | < 5マイクロパイプ/cm-2 | < 30マイクロパイプ/cm-2 | <100マイクロパイプ/cm-2 | |
| 総使用面積 | >95% | >80% | N/A | |
| 厚さ | 500 μm ± 25 μm またはお客様の仕様 | |||
| ドーパント | n型:窒素 | |||
| 主要フラットオリエンテーション) | <11-20> ± 5.0° に垂直 | |||
| 主要平面長さ | 32.5 mm ± 2.0 mm | |||
| 中級フラットオリエンテーション) | 基本平面から90°CW ± 5.0° | |||
| 2次平面長さ) | 18.0 mm ± 2.0 mm | |||
| 軸上では,Wafer Orientation) | {0001} ± 0.25° | |||
| 軸外のウエファー方向性 | 4.0° <11-20> ± 0.5° 方向へまたは お客様の仕様 | |||
| TTV/BOW/ワップ | < 5μm / < 10μm / < 20μm | |||
| 耐性 | 0.01~0.03 Ω×cm | |||
| 表面塗装 | C 顔塗料.Si 顔 CMP (Si 顔: Rq < 0.15 nm) またはお客様の仕様 |
双面ポリッシュ
|
||

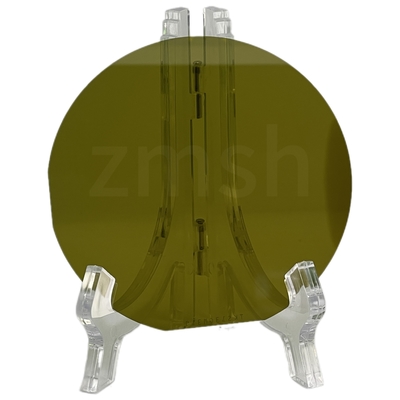

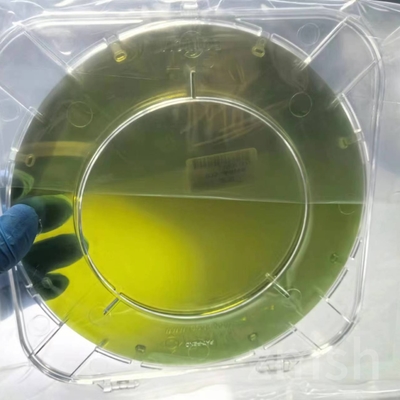

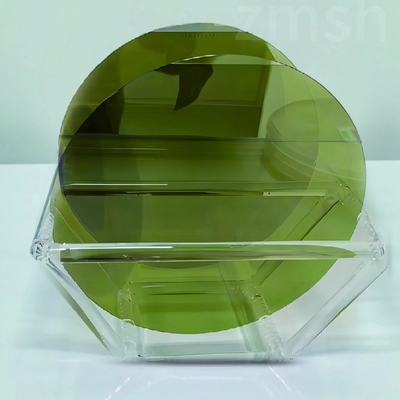

製品表示
生産技術
8インチシリコンカービッド (SiC) ウェーフの製造プロセスは,半導体アプリケーションの品質と適性を確保するためのいくつかの重要なステップを含む.
バッチラッピング: SiC結晶のボールは個別ウエファーに成長すると,バッチラッピングシステムにロードされます.この システム に よっ て,ウエフ の 厚さ が 減少 し,上部 と 下部 の 表面 が 平行 する こと が でき ます各ウエファーは手動で荷下ろし,測定し,厚さに応じて並べます.
表面の準備:高品質のSiCウエフルの製造には表面の準備が不可欠である.望ましい表面硬さを達成するために,シリコンウエフルの酸化が行われます.さらに,シリコンウエフルの表面の硬さは,シリコンウエフルの表面の硬さよりも高くなります.質基準を満たすため,外傷や擦り傷の密度は一定水準以下に保たなければならない.表面 が 粗い と し て いる の で,この プロセス は 労働 が 多く,費用 も かかる もの で ある が,電鉄 톱 を 用い て 粗い と し て い ます.
ウェーファーリクリームプロセス:X-Trinsicは,ウェーファーの損傷した表面層を除去し,デバイス準備状態に戻すために再磨するウェーファーリクリームプロセスを提供しています.このプロセスによって 企業にコストを削減し 特定のウエフルの生産量を 50%まで高めることができます.
バッチ処理:現在のSiCウエフルの生産は,通常,少量処理ツールを使用して行われます.業界がより大きなワッフルサイズに 移行するにつれて効率的により大きなウエフを収納するために,バッチ加工ツールに適応する必要があるかもしれません.
欠陥の検査と除去:製造過程で,SiC結晶は,外れや欠陥の確認が行われます.欠陥のある領域は特定されます.半導体ウエフルの全体的な性能と品質を確保するために,あらゆる欠陥が除去され,.
純度と角膜加工:シリコン基板が製造された後,可能な限り高い純度を確保するために処理を受けます.エピタキシアルフィルムに欠陥が生じるのを避けるために適切な加工は不可欠ですより高品質で効率的なウエフが作られ,特定の要求に応じられる.
全体として,8インチSiCウエフルの製造プロセスは,さまざまな用途に適した高品質の半導体材料を生産するための一連の精密なステップを含む.
FAQ:
Q: 送料と費用は?
A:(1) DHL,Fedex,EMSなどを受け付けます.
(2) オーケー,あなたの独自のエキスプレス口座を持っている場合,そうでない場合は,我々はあなたがそれらを送る助けることができます.
貨物は実際の決済に準拠しています.
Q: どうやって支払いますか?
A:T/T 配送前100%の預金
Q: MOQは何ですか?
A: (1) 備蓄の場合は,MOQは1pcsです. 2-5pcsなら,それはより良いです.
(2) カスタマイズされたコンメン製品の場合は,MOQは10pcsです.
Q: 配達時間は?
A: (1) 標準製品については
注文後 5 営業日以内に届けます
オーダーメイド製品: 配送は注文後2〜4週間です.
Q: 標準的な製品がありますか?
A: 標準品は4インチ0.35mmの基板です.
