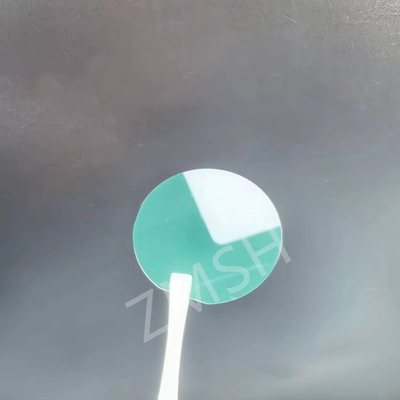

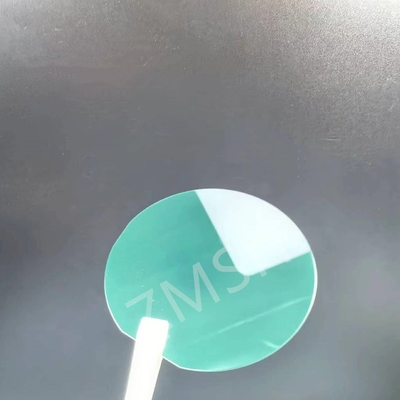

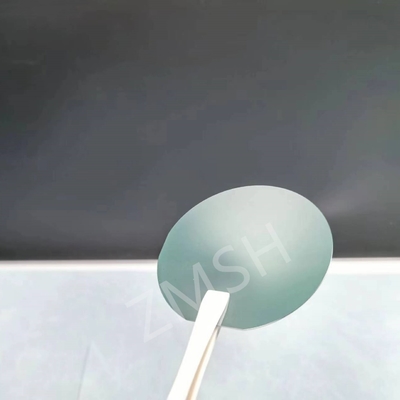

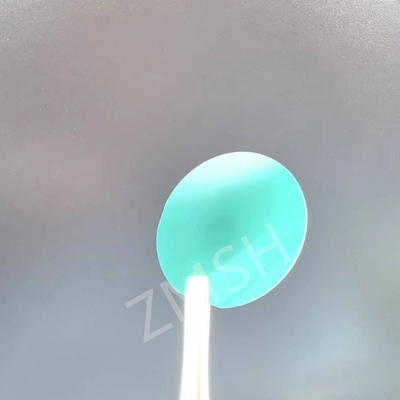

2インチ シック 基板 6H-N タイプ 厚さ 350um 650um シック ウェーファー

プロダクト細部

起源の場所: 中国

ブランド名: ZMSH

Model Number: 6H-N SiC

支払いと送料の条件

受渡し時間: 2〜4週間

Payment Terms: T/T

最もよい価格を得なさい
ハイライト:

650um Sic 基板

,

2インチ シック 基板

,

6H-N Sic 基板

材料:
SiC モノクリスタル
タイプ:
6H-N
サイズ:
2インチ
厚さ:
350mm または 650mm
グレード:
P級またはD級
硬さ:
≈ 9.2 (モハ氏)
材料:
SiC モノクリスタル
タイプ:
6H-N
サイズ:
2インチ
厚さ:
350mm または 650mm
グレード:
P級またはD級
硬さ:
≈ 9.2 (モハ氏)
2インチ シック 基板 6H-N タイプ 厚さ 350um 650um シック ウェーファー

6H n型シリコンカービッド (SiC) 単結晶基板は,高電力,高周波,高温電子アプリケーションに広く使用される不可欠な半導体材料である.六角形の結晶構造で知られています6H-N SiCは,広い帯域間隔と高熱伝導性を有し,要求の高い環境に理想的です.

この材料の高分解電場と電子移動性は MOSFET や IGBT などの高効率の電源電子装置の開発を可能にします伝統的なシリコン製の電圧と温度よりも高い電圧で動作できる優れた熱伝導性は,高電力アプリケーションでの性能と信頼性を維持するために重要な効果的な熱散を保証します.

ラジオ周波数 (RF) の応用では,6H-N SiCの性質により,より高い周波数で効率的に動作できる装置が作られる.化学 的 な 安定 性 と 放射線 に 耐える 性能 に よっ て,厳しい 環境 に 使える よう に なり ます航空宇宙及び防衛分野を含む.

さらに,6H-N SiC基質は紫外線光検出器などの光電子機器に不可欠であり,その広い帯域隙間により効率的なUV光検出が可能である.これらの性質の組み合わせにより, 6H n 型 SiC は,現代電子および光電子技術の進歩において,汎用的で不可欠な材料になります..

2インチ シック 基板 6H-N タイプ 厚さ 350um 650um シック ウェーファー 0

SiCウエーファー特徴:

  • 商品名:SiCサブストラ食べた
  • 六角構造: ユニークな電子特性
  • 高電子移動性: ~600cm2/V·s
  • 化学的安定性耐腐食性
  • 放射線耐性: 厳しい環境に適しています.
  • 固有キャリア濃度が低い:高温では効率的です
  • 耐久性: 強い機械的特性
  • 光電子能力: 効果的な紫外線検出

SiCウエーファー技術パラメータ:

資産 4H-SiC シングルクリスタル 6H-SiC シングルクリスタル
格子パラメータ a=3.076 Å c=10.053 Å a=3.073 Å c=15.117 Å
積み重ねの順序 ABCB ABCACB
モース硬さ ≈92 ≈92
密度 3.21g/cm3 3.21g/cm3
熱 膨張係数 4〜5×10〜6/K 4〜5×10〜6/K
屈折指数 @750nm 2 は 2 です.61 2 は 2 です.60
ne = 2 について66 ne = 2 について65
ダイレクトリ常数 c~966 c~966

熱伝導性

(N型,0.02オム・センチメートル)

a~4.2 W/cm·K@298K
c~3.7 W/cm·K@298K

熱伝導性

(半絶縁)

a~4.9 W/cm·K@298K a~4.6 W/cm·K@298K
c~3.9 W/cm·K@298K c~3.2 W/cm·K@298K
バンドギャップ 3.23 eV 3.02 eV
断裂する電場 3〜5×106V/cm 3〜5×106V/cm
飽和漂流速度 2.0×105m/s 2.0×105m/s

2インチ シック 基板 6H-N タイプ 厚さ 350um 650um シック ウェーファー 1

SiCウエーファー応用:

SiC (シリコンカービッド) 基板は,高熱伝導性,高電場強度,広い帯域差などのユニークな特性により,さまざまな高性能アプリケーションで使用されています.応用方法:

  • 電力電子機器:

    • 高電圧MOSFET
    • IGBT (隔離ゲート双極トランジスタ)
    • スコットキーダイオード
    • 電源インバーター
  • 高周波装置:

    • RF (ラジオ周波数) 増幅器
    • マイクロ波トランジスタ
    • ミリメートル波装置
  • 高温電子機器:

    • 厳しい環境のためのセンサーと回路
    • 航空宇宙の電子機器
    • 自動車用電子機器 (例えばエンジン制御装置)
  • 光電子機器:

    • 紫外線 (UV) 光検出器
    • ライトエミティングダイオード (LED)
    • レーザーダイオード
  • 再生可能エネルギーシステム:

    • ソーラーインバーター
    • 風力タービン変換機
    • 電気自動車の動力系
  • 産業と防衛:

    • レーダーシステム
    • 衛星通信
    • 原子炉機器

SiCウエーファーカスタマイズ:

SiC基板のサイズをお客様の要求に応えてカスタマイズできます.また,10x10mmまたは5x5mmのサイズで4H-Semi HPSI SiCウエファーも提供しています.

値段はケースによって決定され,パッケージの詳細はあなたの好みに合わせることができます.

配達時間は2~4週間以内です.T/Tで支払いを受け付けます.

SiCウエーファーサポートとサービス

私たちのSiC基板製品には,最適なパフォーマンスと顧客満足度を保証するための包括的な技術サポートとサービスがあります.

製品選択,インストール,トラブルシューティングに 役立つ専門家チームがあります

顧客が投資を最大限に生かすために 製品の使用と保守に関するトレーニングと教育を提供しています

さらに,私たちは継続的な製品更新と改良を 提供し,顧客が常に最新の技術にアクセスできるようにしています.

SiCウエーファーFAQ:

Q: 2インチ6H-N SiC基質はあらゆる種類の半導体装置に使用できますか?

A: 2インチ 6H-N SiC 基板は汎用性がありますが,特に高電力および高周波デバイスに適しています.

半導体装置のあらゆるタイプに理想的ではない場合もあるし,特にSiCの特性を要求しない場合もある.

Q: 2インチ6H-N SiC基板の典型的な寸法と仕様は何ですか?

A: 典型的な寸法には,2インチ (50.8mm) の直径,約300〜500マイクロメートルの厚さ,および特定の表面品質と平ら性要件が含まれます.

正確な仕様は,製造者および意図された用途によって異なります.

Q: 2インチ6H-N SiC基質を どう扱うか?

A: SiC基質は脆いため,クリーンルームの手袋と適切なハンドリングツールを使用して慎重に操作する必要があります.

汚染や損傷を避けるため,制御された環境で保管する必要があります.
