プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
モデル番号: SiC基板
支払いと送料の条件
受渡し時間: 2〜4週間
支払条件: T/T
材料: |
SiC モノクリスタル |
厚さ: |
350umか500um |
デイア: |
150mm |
グレード: |
P級またはD級 |
オリエンテーション: |
軸外: <11-20> ± 0.5° 方向に 4° |
表面: |
DSP,シ・フェイス CMP |
材料: |
SiC モノクリスタル |
厚さ: |
350umか500um |
デイア: |
150mm |
グレード: |
P級またはD級 |
オリエンテーション: |
軸外: <11-20> ± 0.5° 方向に 4° |
表面: |
DSP,シ・フェイス CMP |
SiC・ウェーファー,シリコン・カービッド・ウェーファー,SiC基板,シリコン・カービッド基板,Pグレード,Dグレード,2インチSiC,4インチSiC,6インチSiC,8インチSiC,12インチSiC,4H-N,4H-SEMI,6H-N,HPSIタイプ
4H-N SiCの特徴
- 使用するSIC モノクリスタル製造する
- 設計図によるカスタマイズが可能
- 高性能,高抵抗性,低流出電流
- 9.2 モース硬度 高さ ダイヤモンドのすぐ後ろ
- パワーエレクトロニクス,LED,センサーなどのハイテク分野に広く使用されています
4H-N SiCの簡潔な紹介
シリコンカービッド (SiC) は,シリコンと炭素から成る半導体材料である.
硬さと強さも優れているので とても耐久性があります
SiCは熱伝導性が優れているため,熱を効率的に分散させ,高電力および高温アプリケーションに理想的です.
主要な特性の一つは 帯域の幅が広いため デバイスはシリコンよりも高電圧,温度,周波数で動作します
SiCは電子移動性が高く より速く効率的な電子機器を可能にします
化学的安定性と酸化抵抗性により 厳しい環境に適しています
効率と耐久性が重要です 高周波装置,LED,また,ガリウムナイトリド (GaN) などの他の半導体材料の成長のための基板として使用する.
その性質により,高度な電子アプリケーションで貴重な材料になります.
4H-N SiCに関する詳細
詳細は次の表で示されます.
| 6インチ直径 4H N型シリコンカービッド基板 仕様 | ||
| 基板のプロパティ | 生産級 | ダミーグレード |
| 直径 | 150 mm ± 0.1 mm | |
| 表面の向き | 軸外: <11-20> ± 0.5° 方向に 4° | |
| 主要的な平面方向性 | <1-100> ± 5.0 ̊ | |
| 主要平面長さ | 47.5 mm ± 2.0 mm | |
| 耐性 | 0.015~0.028Ω·cm | ≤0.1Ω·cm |
| 厚さ | 350.0 μm ± 25.0 μm または 500.0 μm ± 25.0 μm | |
| TTV | ≤15 μm | ≤25 μm |
| ボウ | ≤30 μm | ≤50 μm |
| ワープ | ≤40 μm | ≤60 μm |
| 表面塗装 | 双面ポリッシュ,シ・フェイス・CMP (化学ポリシング) | |
| 表面の荒さ | CMP Si 面 Ra≤0.5 nm,C 面 Ra≤1 nm | N/A |
| 注:上記パラメータ以外の個別仕様も許容される. | ||

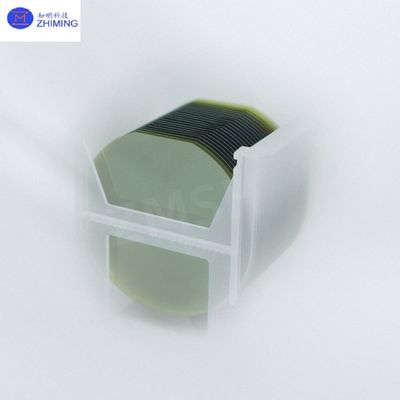

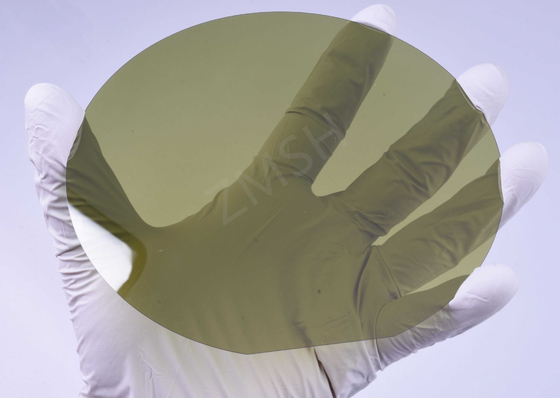

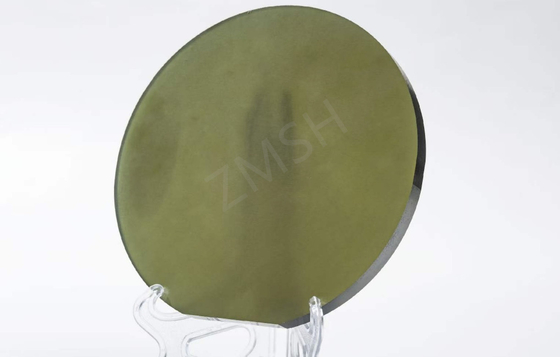

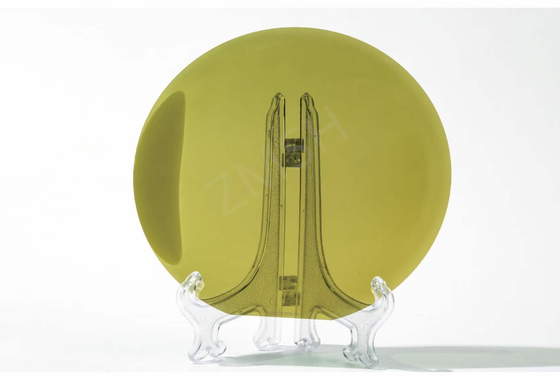

他のサンプル4H-N SiC
*さらに要求がある場合は,私たちはカスタマイズされたものを製造することができます.
製品推奨
1.SiC基板 4H-N 厚さ 350um 光電子半導体材料に使用
2.2インチサファイア・ウェーファー Al2O3 モノ結晶型 Dia 50.80mm 厚さ 430um BOW <10 A平面
よくある質問
16インチ4H-N SiCはどこで使えますか?
A: MOSFET,IGBT,ダイオードなど,電動自動車,電源変換機,スマートグリッドなどの高電力高効率のアプリケーションに適した多くの応用分野があります.
2Q: 4H-N SiCは再生可能エネルギーにどのように貢献していますか?
A: 4H-N SiC ベースのパワーエレクトロニクスは,太陽電池インバーターや風力タービンなどの再生可能エネルギーシステムの効率と信頼性を向上させ,よりよいエネルギー変換と管理を可能にします
