プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
モデル番号: SiCはSiの化合物である
支払いと送料の条件
受渡し時間: 2〜4週間
支払条件: T/T
基板: |
シリコン |
エピタキシアル層: |
シリコンカービッド |
電気特性: |
Semi-Insulating |
直径:: |
4インチ 6インチかそれ以上 |
厚さ: |
500um/ 625um/ 675um |
カスタマイズされた: |
支援 |
基板: |
シリコン |
エピタキシアル層: |
シリコンカービッド |
電気特性: |
Semi-Insulating |
直径:: |
4インチ 6インチかそれ以上 |
厚さ: |
500um/ 625um/ 675um |
カスタマイズされた: |
支援 |
半絶縁 SiC 複合スプレー, Si ウェーファー, シリコン ウェーファー, 複合スプレー, Si 複合スプレー, シリコン カービッド ベース, P グレード, D グレード, 4 インチ, 6 インチ, 4H-SEMI
コンパウンド・ウエファーについて
複合ウエーファー
わかった半絶縁型SiCは高性能な先端半導体材料です
シリコン基板と半絶縁性シリコンカービッド基板の両方の利点がある.
熱伝導性が優れていて 機械的な強度も高い
高温および高周波の条件下で低流出電流を大幅に削減し,デバイスの性能を効果的に改善することができます.
これは優れた半導体材料です
通常は電源電子,無線周波数,光電子機器,特に優れた熱分散と電気安定性を必要とする高需要アプリケーションで使用されます.
シリコン・ウェーバーやシリコン・カービッド・ウェーバーと比較して,その生産コストは比較的高いものの,装置の効率と安定性の信頼性を向上させる利点により,高性能技術でますます注意と好意を集めています.
したがって,Si複合ウエフルの半絶縁型SiCは,将来の高級技術アプリケーションで幅広い開発見通しを持っています.
複合ウエフルの詳細
| ポイント | 仕様 |
| 直径 | 150 ± 0.2 mm |
| SiCポリタイプ | 4H |
| SiC抵抗性 | ≥1E8 Ω·cm |
| SiC層の移転厚さ | ≥0.1 μm |
| 無効 | ≤5 ea/wafer (2 mm > D > 0.5 mm) |
| 前面の荒さ | Ra ≤ 0.2 nm (5 μm × 5 μm) |
| Si オリエンテーション | <111>/<100>/<110> |
| Si型 | P/N |
| フラット/ノッチ | フラット/ノッチ |
| エッジ・チップ・スクラッチ・クラック (視覚検査) | ない |
| TTV | ≤5 μm |
| 厚さ | 500/625/675 ± 25 μm |

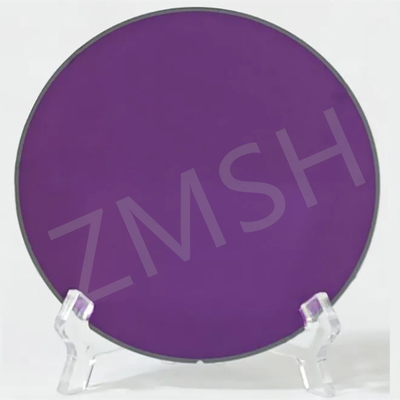

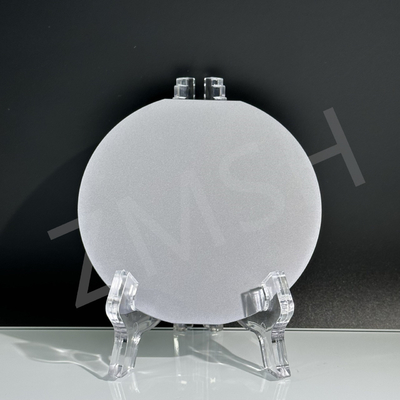

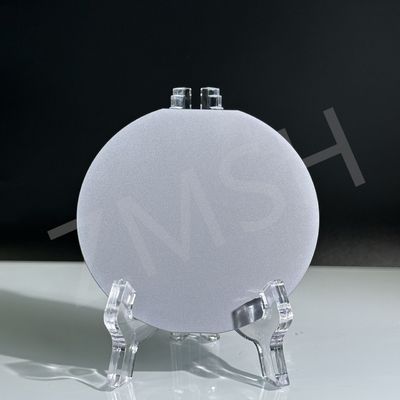

複合ウエフルの他の写真
*ご注文の場合は,ご自由にご連絡ください.
同様の製品に関する推奨事項
1.4H-SEMI シリコンカービッド SiC 基板 2 インチ厚さ 350um 500um P グレード D グレード SiC ウェーファー
2. 2" 3" FZ SiO2 シングルクリスタルICチップ 100um 200um 乾燥湿酸化層 100nm 300nm
よくある質問
1. Q: Si ワッフル上の SiC の共通表面向きは?
A: SiCの共通方向は,シリコン基板に並べた (111) です.
2. Q: Si ワッフルに SiC の特殊な焼却要件がありますか?
A: そう です.材料 の 特性 を 改善 し,欠陥 を 減らす ため に 高温 で 焼却 する こと が よく 必要 です.
