プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
モデル番号: ガン・オン・シ・ウエフラー
支払いと送料の条件
受渡し時間: 2〜4週間
支払条件: T/T
材料: |
sI 基板上のGaN層 |
サイズ: |
4インチ 6インチ 8インチ |
オリエンテーション: |
<111> |
厚さ: |
500um/ 650um |
硬さ: |
9.0 モース |
カスタマイズ: |
支援 |
材料: |
sI 基板上のGaN層 |
サイズ: |
4インチ 6インチ 8インチ |
オリエンテーション: |
<111> |
厚さ: |
500um/ 650um |
硬さ: |
9.0 モース |
カスタマイズ: |
支援 |
Si 化合物・ウェーファー,Si ウェーファー,シリコン・ウェーファー,化合物・ウェーファー,Si 基板上の GaN,シリコン・カービッド基板,4インチ,6インチ,8インチ,シリコン (Si) 基板上のガリウムナイトリド (GaN) 層
Si ワッフル上のGaNの特性
シワフラー上のGaNについてもっと
GaN-on-Siは,ガリウムナイトリド (GaN) とシリコン (Si) の利点を組み合わせた半導体材料である.
GaNは,広い帯域間隔,高い電子移動性,高温耐性などの特徴を有しており,高周波および高電力アプリケーションにおいて重要な利点があります.
しかし,従来のGaN装置は,通常,サファイアやシリコンカービッドなどの高価な基板材料に基づいています.
対照的に,GaN-on-Siは,低コストで大きなシリコン・ウェーバーを基材として使用し,生産コストを大幅に削減し,既存のシリコンベースのプロセスとの互換性を改善します.
この材料は,電力電子機器,RFデバイス,光電子機器に広く使用されています.
例えば,GaN-on-Si装置は,電力管理,無線通信,固体照明において優れた性能を示しています.
さらに,製造技術の進歩により,GaN-on-Siは従来のシリコンベースの装置を より幅広い用途で置き換えることが期待されています.電子機器のさらに小型化と効率化を促進する.
詳細についてはGaN は Si でワッフル
| パラメータカテゴリ | パラメーター | 値/範囲 | コメント |
| 材料の特性 | GaN バンドギャップ幅 | 3.4 eV | 広帯域半導体,高温,高電圧,高周波用途に適している |
| シリコン (Si) 帯隙の幅 | 1.12 eV | 基材としてシリコンによりコスト効率が向上します | |
| 熱伝導性 | 130〜170W/m·K | GaN層とシリコン基板の熱伝導性は約149 W/m·Kである. | |
| 電子移動性 | 1000〜2000cm2/V·s | GaN層の電子移動性は,シリコンよりも高い. | |
| ダイレクトリ常数 | 9.5 (GaN),11.9 (Si) | GaNとシリコンの電解常数 | |
| 熱膨張係数 | 5.6ppm/°C (GaN),2.6ppm/°C (Si) | GaNとシリコンの熱膨張係数は一致しないため,ストレスを引き起こします | |
| 格子定数 | 3.189 Å (GaN),5.431 Å (Si) | GaNとSiの格子定数は一致していないため,外れを引き起こす可能性があります. | |
| 変位密度 | 108~109cm−2 | エピタキシアル成長過程に応じて,GaN層の典型的な外転密度 | |
| 機械硬さ | 9 モース | ガリウムナイトリドの機械的硬さにより耐磨性と耐久性があります | |
| ワッフル仕様 | ワッフル直径 | 2インチ 4インチ 6インチ 8インチ | 一般的なGaN-on-Siウエファーサイズ |
| GaN 層厚さ | 1〜10 μm | 特定のアプリケーション要件によって異なります | |
| 基板の厚さ | 500〜725 μm | 機械的強さを支えるシリコン基板の典型的な厚さ | |
| 表面の荒さ | < 1 nm RMS | 表面の荒らしさは,高品質の表頭生長を保証します. | |
| 階段の高さ | < 2 nm | GaN層のステップの高さはデバイスの性能に影響します | |
| ウォーページュ | < 50 μm | ワッフルの曲面は製造過程の互換性に影響します | |
| 電気特性 | 電子濃度 | 1016〜1019cm−3 | n型またはp型ドーピング濃度 GaN層 |
| 耐性 | 10−3−10−2 Ω·cm | GaN層の典型的な抵抗性 | |
| 電気フィールドの崩壊 | 3 MV/cm | 高圧装置に適した高分解電場強度 | |
| 光学性能 | 放出波長 | 365〜405nm (UV/ブルーライト) | LEDやレーザーなどの光電子装置で使用されるGaN材料の放出波長 |
| 吸収係数 | ~104cm−1 | 可視光範囲におけるGaN物質の吸収系数 | |
| 熱特性 | 熱伝導性 | 130〜170W/m·K | GaN層とシリコン基板の熱伝導性は約149 W/m·Kである. |
| 熱膨張係数 | 5.6ppm/°C (GaN),2.6ppm/°C (Si) | GaNとシリコンの熱膨張係数は一致しないため,ストレスを引き起こします | |
| 化学特性 | 化学的安定性 | 高い | ガリウムナイトライドは腐食耐性があり,厳しい環境に適しています |
| 表面処理 | 粉塵や汚染がなく | GaN・ワッフル表面の清潔性要件 | |
| メカニカルプロパティ | 機械硬さ | 9 モース | ガリウムナイトリドの機械的硬さにより耐磨性と耐久性があります |
| ヤングのモジュール | 350 GPa (GaN), 130 GPa (Si) | 装置の機械的特性に影響を与えるガナとシリコンのヤングのモジュール | |
| 生産パラメータ | エピタキシャル成長方法 | MOCVD,HVPE,MBE | GaN層の表軸成長のための一般的な方法 |
| 収益性 | プロセスの制御とウエファーサイズによって異なります | 流出密度や曲面などの要因によって影響される | |
| 成長温度 | 1000〜1200°C | GaN 層の表軸生長のための典型的な温度 | |
| 冷却速度 | 制御された冷却 | 熱力 ストレス と 歪み を 防ぐ ため に,冷却 速度は 通常 制御 さ れ て い ます |

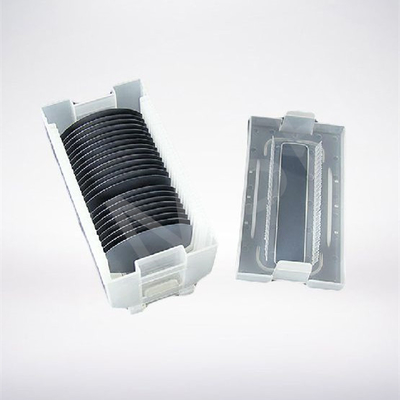

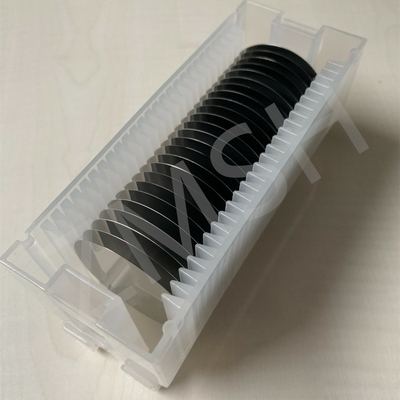

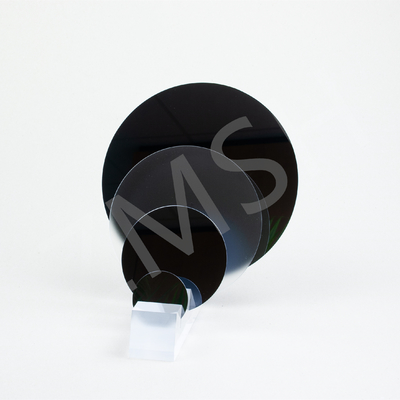

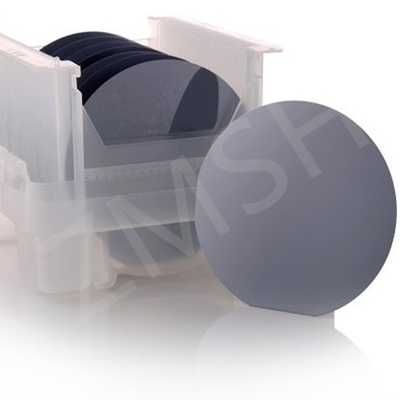

試料GaN は Si でワッフル
*それまでの間,あなたが他の要件を持っている場合, 任意に私たちと連絡してください.
同様の製品に関する推奨事項
1.4インチ6インチGAN-on-SiGAN-on-SiCエピ・ウェーファー RFアプリケーション
2.2" 3" FZ SiO2 シングルクリスタルICチップ 100um 200um 乾燥湿酸化層 100nm 300nm
よくある質問
1. Q: 他のウェーバーと比較して,SiウェーバーのGaNのコストはどうですか?
A: シリコンカービード (SiC) やサファイア (Al2O3) などの他の基板材料と比較して,シリコンベースのGaNウエファは,特に大型ウエファの製造において,明らかなコスト優位性があります..
2. Q: Si ウェーバー上の GaN の将来見通しは?
A: GaN on Si ワッフルは 優れた電子性能とコスト効率により 徐々に従来のシリコンベースの技術を 置き換えています上記の多くの分野でますます重要な役割を果たしています.
