プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
証明: ROHS
支払いと送料の条件
受渡し時間: 2-4weeks
支払条件: T/T
製品名: |
シリコンカルビッド・ウェーバー シック・ウェーバー |
グレード: |
ゼロMPD生産グレード&ゼロMPD生産グレード&ゼロMPD生産グレード |
主要フラットオリエンテーション 4H/6H-P: |
4H/6H-P |
主要フラットオーリエンテーション 3C-N: |
{110} ± 5.0° |
LTV/TTV/Bow/Warp: |
≤2.5 μm/≤5 μm/≤15 μm/≤30 μm |
荒さ: |
ポーランド Ra≤1 nm |
荒さ: |
CMP Ra≤0.2 nm |
高強度の光によって縁が割れる: |
ない |
製品名: |
シリコンカルビッド・ウェーバー シック・ウェーバー |
グレード: |
ゼロMPD生産グレード&ゼロMPD生産グレード&ゼロMPD生産グレード |
主要フラットオリエンテーション 4H/6H-P: |
4H/6H-P |
主要フラットオーリエンテーション 3C-N: |
{110} ± 5.0° |
LTV/TTV/Bow/Warp: |
≤2.5 μm/≤5 μm/≤15 μm/≤30 μm |
荒さ: |
ポーランド Ra≤1 nm |
荒さ: |
CMP Ra≤0.2 nm |
高強度の光によって縁が割れる: |
ない |
シリコン・カービッド・ウェーファー 4H P型ゼロ MPD 製造グレード ダミーグレード 4インチ 6インチ
シリコン・カービッド・ウェーファー 4H P型 抽象
この研究では,特異的な電子および熱特性で知られる半導体材料である4H P型シリコンカービッド (SiC) ワッファの特性と潜在的な応用を提示しています.4H-SiCウエファーP型伝導性を示すために特異的にドーピングされている. 3.26 eV の広い帯域隙間,高い電子移動性,優れた熱伝導性,高圧電池に適していますさらに,高放射線や極端な温度などの厳しい環境に耐える能力は,航空宇宙,電力電子機器この論文は,4H P型 SiCウエファの製造プロセス,材料の特性,先進的な電子システムにおけるデバイスのパフォーマンスを向上させる可能性.

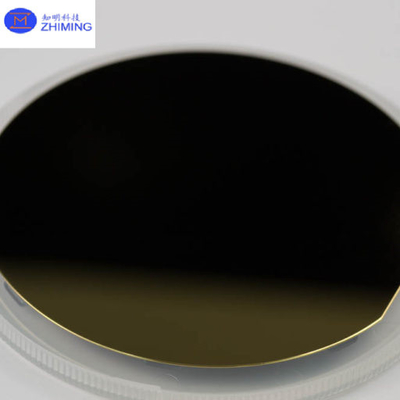

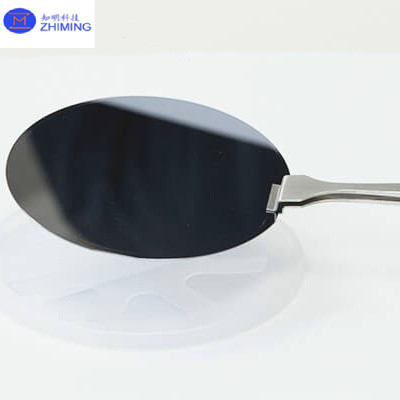

シリコン・カービッド・ウェーバー 4H P型の写真
シリコン・カービッド・ウェーファー 4H P型のデータ・チャート
4インチ直径のシリコンカービッド (SiC) 基板仕様
等級 グレード |
精選級 ((Z 級) ゼロMPD生産 グレード (Z級) |
工业級 (P 級) 標準生産 グレード (Pグレード) |
テスト級 ((D 級) ダミーグレード (Dグレード) |
||
直径 直径 | 99.5 mm~100,0 mm | ||||
厚度 厚さ | 350 μm ± 25 μm | ||||
晶片方向 ウェーファー向き | ![]() |
||||
微管密度 ※ マイクロパイプ密度 | 0cm-2 | ||||
電気阻力率 ※ 抵抗性 | p型 4H/6H-P | ≤0.1Ωcm | ≤0.3Ωcm | ||
n型 3C-N | ≤0.8 mΩ cm | ≤1m Ω センチメートル | |||
主定位边方向主要性
平らな方向性 |
4H/6H-P |
- {1010} ± 5.0° |
|||
3C-N |
- {110} ± 5.0° |
||||
主定位边長度 プライマリ フラット 長さ | 32.5 mm ± 2.0 mm | ||||
次定位边長度 二次的な平面長さ | 18.0 mm ± 2.0 mm | ||||
次定位边方向 中級平面方向 | シリコンが上向き:プライムフラットから90°CW ±5.0° | ||||
边缘除除 エッジ除外 | 3mm | 6mm | |||
局部厚度変化/总厚度変化/?? 曲度/?? 曲度 LTV/TTV/Bow/Warp | ≤2.5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
表面粗度 ※ 荒さ | ポーランド Ra≤1 nm | ||||
CMP Ra≤0.2 nm | Ra≤0.5 nm | ||||
边缘裂纹 (強光灯観察) 高強度の光によって縁の裂け目 | ない | 累積長 ≤ 10 mm,単一の長 ≤ 2 mm | |||
六方空洞 (強光灯測) ※ 高強度光による六角板 | 累積面積 ≤0.05% | 累積面積 ≤0.1% | |||
多型 ((強光灯観察) ※ 高強度光による多型エリア | ない | 累積面積≤3% | |||
目测包裹物 (日光灯观测) ビジュアル・カーボン・インクルージョン | 累積面積 ≤0.05% | 累積面積 ≤3% | |||
顔の痕跡 (強光灯の観察) | ない | 累積長 ≤1×ウエファー直径 | |||
崩边 (強光灯观测) エッジチップ 高強度ライト | 幅・深さ ≥0.2mm 許されない | 容量5個,それぞれ ≤1mm | |||
面污染物 (強光灯観察) シリコン表面汚染 高密度 | ない | ||||

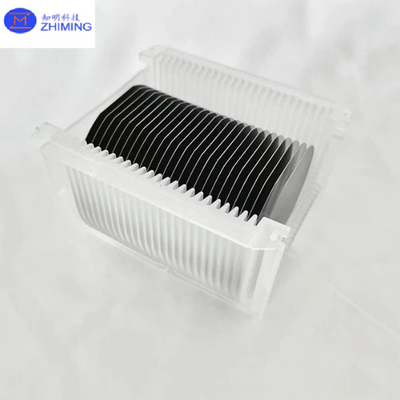

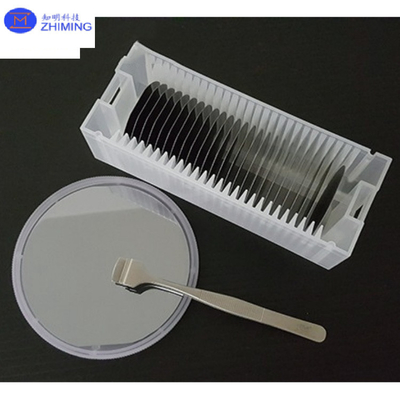

包装 パッケージ | 複数のホイールカセットまたは単一のホイールコンテナ |
シリコン・カービッド・ウェーバー4H P型の特性
4H型P型シリコンカービッド (SiC) ワッフルは,以下の主要特性を有する.
結晶構造:
4H-SiCは,積み重ね配列に4つの層を持つ六角結晶構造を有する.このポリタイプは,特に高性能デバイスでは,材料の電気特性を向上させる.
P型導電性:
ウェファーは受容器不純物 (アルミニウムやボロンなど) でドーピングされ,P型伝導性を有する.これはウェファーの正電荷キャリア (穴) を導くことを可能にします.電源装置やトランジスタの用途に適している.
幅広く:
4H-SiCは,約3.26 eVの広い帯域を備えており,シリコンと比較してより高い電圧,温度,周波数で動作することができます.この特性により,電源電子機器と高温アプリケーションに理想的です.
高電子移動性:
4H-SiCは,他のSiCポリタイプと比較して,電子移動性が高い (~900cm2/Vs),高周波および高電力電子デバイスでの性能が向上する.
熱伝導性:
熱伝導性が優れた4H-SiCは熱を効率的に散らすため,高電力や高温環境で動作する装置に適していますパワーインバーターやRF装置など.
高断裂電場:
4H-SiCは,より高い電場 (~2.2 MV/cm) に耐えることができ,故障のリスクなしにより高い電圧で動作できるようにします.
放射線耐性:
この素材は放射線に強い耐性があり 航空宇宙や衛星や原子力用途に適しています
これらの特性により 4H P型 SiCウエファは パワーエレクトロニクス,航空宇宙,再生可能エネルギーなどの分野で 高性能,高効率,高耐久性のあるアプリケーションに最適です
シリコン・カービッド・ウェーファー 4H P型の用途
4H型P型シリコンカービッド (SiC) ウェーファーは,ユニークな材料特性により,さまざまな高度なアプリケーションで広く使用されています.主な用途には以下が含まれます.
電力電子機器:
4H-SiCの幅広く断裂電圧も高いため,MOSFET,シュトキー二極管,タイリスターなどの電源半導体装置で使用するのに最適です.この装置は高電圧で不可欠です電気自動車 (EV) のインバーター,コンバーター,モータードライブ,再生可能エネルギーシステム,産業機器などの高効率の電力システムです.
高温電子機器:
4H-SiCの高温での動作能力により,航空宇宙,自動車,石油・ガス産業などの極端な環境におけるパワー電子機器に適しています.制御回路厳しい熱条件下で機能する必要がある電源モジュールです
高周波装置:
4H-SiCは,高い電子移動性と熱伝導性により,RF増幅器,マイクロ波トランジスタ,レーダーシステムなどの高周波デバイスの好みの材料です.より高速なスイッチング速度と エネルギー損失を減らすことができます通信と防衛の応用に不可欠です
電気自動車 (EV):
電気自動車では,搭載された充電器,電源インバーター,モーターコントローラなどの電力管理システムに4H-SiCウエーファーを使用しています.これらの装置は,より高いエネルギー効率に貢献します.より速い充電時間エネルギー損失と熱消耗を減らすことで車両の性能を向上させる.
再生可能エネルギーシステム:
4H-SiC電源装置の高効率と耐久性により 太陽光インバーターや風力タービン制御装置などの再生可能エネルギーシステムに組み込まれていますエネルギー損失を最小限に抑え,高ストレス条件下で動作できるようにすることで,システムの性能を向上させるのに役立ちます..
航空宇宙と防衛:
4H-SiC の 放射線 耐性 と 高温 能力 に よっ て,衛星 システム,宇宙 探査 機器,軍用 電子 器具 の よう な 航空 宇宙 用途 に 適し ます.高放射線被曝の厳しい環境でも 信頼性と性能を保証します
高電圧電力網:
4H-SiCウエファは,電源伝送および配送ネットワークで使用されます.この材料から作られる装置は,エネルギー損失を削減することで,ネットワーク効率を向上させます.再生可能エネルギー源の統合を可能にする電力網の安定性を向上させる.
このアプリケーションは,特に高効率,高電力,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,極端な条件下で耐久性.
Q&A
Q: その通りシリコンカービッドのウエファー基底とは?
A: その通りシリコンカービード (SiC) ウェッファー基板は,半導体装置の製造の基礎として使用される結晶性SiC材料の薄いスライスである.SiC基板は優れた電気性能で知られています伝統的なシリコン基板と比較して,熱性および機械性があります.彼らは広い帯域,高熱伝導性,および高断熱電圧を提供し,それらを高電力,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電圧,高電高温高周波アプリケーションです
SiC基質は主にMOSFET,シュトキーダイオード,RFデバイスを含む電力電子機器で使用され,極端な条件での性能が重要です.また,上軸層の成長の基礎として機能します半導体材料が追加され,高度な電子構造が作られる.
耐久性により SiC基板は電気自動車,再生可能エネルギーシステム,航空宇宙,電信などの産業において不可欠であり,効率,耐久性,要求の高いアプリケーションにおける全体的なパフォーマンス.
