プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
証明: rohs
モデル番号: 4H-P SiC
支払いと送料の条件
最小注文数量: 10パーセント
価格: by case
パッケージの詳細: カスタマイズされたプラスチックボックス
受渡し時間: 30days
支払条件: T/T
供給の能力: 1000pc/month
サイズ: |
5*5mm/10*10mm |
表面硬さ: |
HV0.3>2500 |
密度: |
3.21 G/cm3 |
熱膨張係数: |
4.5 X 10-6/K |
ダイレクトリ常数: |
9.7 |
張力強度: |
>400MPa |
断定電圧: |
5.5MV/cm |
申請: |
電気自動車,衛星通信 |
サイズ: |
5*5mm/10*10mm |
表面硬さ: |
HV0.3>2500 |
密度: |
3.21 G/cm3 |
熱膨張係数: |
4.5 X 10-6/K |
ダイレクトリ常数: |
9.7 |
張力強度: |
>400MPa |
断定電圧: |
5.5MV/cm |
申請: |
電気自動車,衛星通信 |
製品説明:

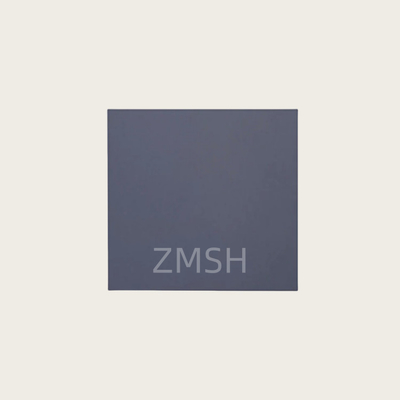

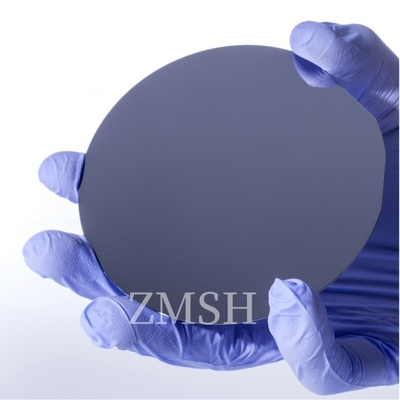

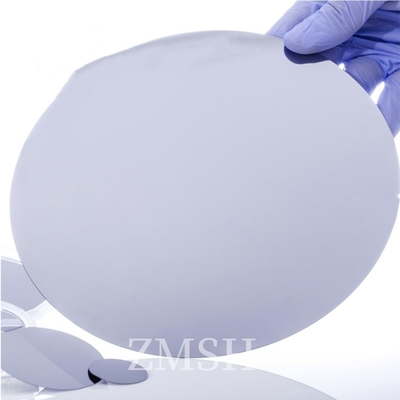

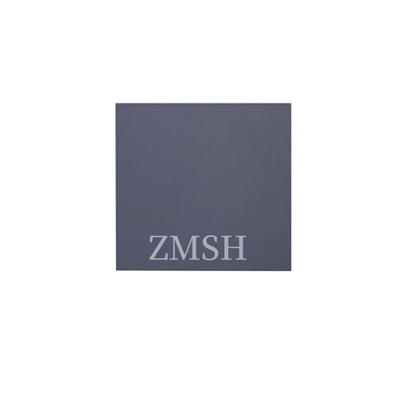

シリコン・カービッド・ウェーファー 5*5mm/10*10mm 4H-P型 パワー・エレクトロニクス用
4H-Pシリコンカーバイド (SiC) は,高温,高周波,高電力電子機器で使用される重要な半導体材料である.4H-SiCは,六角格子構造を持つ結晶構造の一種である. 帯域幅が広い (約3.26 eV) で,高温および高電圧環境で動作できます. 高熱伝導性 (約4.9W/m·K),シリコンに優れています.熱を効果的に導いて散らすことができますP型ドーピングシリコンカービッドは低抵抗性があり,PNジャンクションの構築に適しています.電気自動車と再生可能エネルギー技術の発展とともに,4H-P型シリコンカービッドの需要はさらに増加すると予想されています関連研究と技術的進歩を推進する.
特徴:
■ タイプ:4H-SiC結晶は六角格子構造で,優れた電気特性を持っています.
■ 幅広く高温および高周波アプリケーションでは約3.26 eV.
■P型ドーピングP型電導性は,アルミニウムなどのドーピング元素によって得られ,毛孔電導体の濃度が増加する.
抵抗性:低抵抗性で高電力装置に適しています
●高熱伝導性約4.9 W/m·K,高熱密度のアプリケーションに適した有効な熱散.
●高温耐性高温環境でも安定して動作します
●高硬さ:厳しい条件で非常に高い機械的強度と強度
● 高断熱電圧:高電圧に耐える能力があり 装置のサイズを小さくします
低切換損失:高周波操作で効率を向上させるための良い切り替え特性.
· 耐腐食性耐腐食性があり 幅広い化学物質に耐える
■幅広い用途:電気自動車,インバーター,高功率増幅器,その他の分野に適しています.
技術パラメータ:
| 等級 グレード |
精選級 ((Z 級) ゼロMPD生産 グレード (Z級) |
工业級 (P 級) 標準生産 グレード (Pグレード) |
テスト級 ((D 級) ダミーグレード (Dグレード) |
||
| 直径 直径 | 99.5 mm~100,0 mm | ||||
| 厚度 厚さ | 350 μm ± 25 μm | ||||
| 晶片方向 ウェーファー向き | 軸外:2.0°-4.0°向いて [112 | 0] 4H/6H-P に対して ± 0.5° 3C-N に対して | |||
| 微管密度 ※ マイクロパイプ密度 | 0cm-2 | ||||
| 電気阻害率 ※ 抵抗性 | p型 4H/6H-P | ≤0.1Ωcm | ≤0.3Ωcm | ||
| n型 3C-N | ≤0.8 mΩ cm | ≤1m Ω センチメートル | |||
|
主定位边方向 主要 平らな方向性 |
4H/6H-P |
- {1010} ± 5.0° |
|||
| 3C-N |
- {110} ± 5.0° |
||||
| 主定位边長度 プライマリ フラット 長さ | 32.5 mm ± 2.0 mm | ||||
| 次定位边長度 二次的な平面長さ | 18.0 mm ± 2.0 mm | ||||
| 次定位边方向 中級平面方向 | シリコンが上向き:プライムフラットから90°CW ±5.0° | ||||
| 边缘除除 エッジ除外 | 3mm | 6mm | |||
| 局部厚度変化/总厚度変化/?? 曲度/?? 曲度 LTV/TTV/Bow/Warp | ≤2.5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
| 表面粗度 ※ 荒さ | ポーランド Ra≤1 nm | ||||
| CMP Ra≤0.2 nm | Ra≤0.5 nm | ||||
| 边缘裂纹 (強光灯観察) 高強度の光によって縁の裂け目 | ない | 累積長 ≤ 10 mm,単一の長 ≤ 2 mm | |||
| 六方空洞 (強光灯測) ※ 高強度光による六角板 | 累積面積 ≤0.05% | 累積面積 ≤0.1% | |||
| 多型 ((強光灯観察) ※ 高強度光による多型エリア | ない | 累積面積≤3% | |||
| 目测包裹物 (日光灯观测) ビジュアル・カーボン・インクルージョン | 累積面積 ≤0.05% | 累積面積 ≤3% | |||
| 顔の痕跡 (強光灯の観察) | ない | 累積長 ≤1×ウエファー直径 | |||
| 崩边 (強光灯观测) エッジチップ 高強度ライト | 幅・深さ ≥0.2mm 許されない | 容量5個,それぞれ ≤1mm | |||
| 面污染物 (強光灯観察) シリコン表面汚染 高密度 | ない | ||||
応用:
1.電力電子機器
電源変換器: 効率の高い電源アダプターとインバーターで,より小さなサイズとより高いエネルギー効率を保つ.
電気自動車:電動自動車の駆動モジュールと充電ステーションの電力変換効率を最適化する.
2.RF装置
マイクロ波増幅器: 通信やレーダーシステムで使用され,信頼性の高い高周波性能を提供します.
衛星通信:通信衛星のための高性能増幅器.
3.高温アプリケーション
センサー: 極端な温度環境で使用されるセンサーで,安定した動作が可能です.
工業機器:高温条件に適した機器と機器.
4.光電子機器
LED技術: 特定の短波長LEDの照明効率を改善するために使用される.
レーザー:効率的なレーザーアプリケーション
5.電源システム
スマート・グリッド:高電圧直流 (HVDC) 送電とネットワーク管理におけるエネルギー効率と安定性を向上させる.
6.消費電子機器
急速充電装置: 充電効率を向上させる電子機器用の携帯充電器.
7.再生可能エネルギー
ソーラーインバーター:太陽光発電システムでより高いエネルギー変換効率を達成する
カスタマイズ:
私たちのSiC基板は4H-Pタイプで入手可能で,RoHS認証されています. 最低注文量は10pcで,価格はケースごとに異なります. 梱包詳細はカスタマイズされたプラスチックボックスです.配達時間は30日以内です. 我々はT/T支払い条件を受け入れます.供給能力は月1000pcです. SiC基板のサイズは6インチです. 原産地は中国です.
私たちのサービス:
高精度切削,プロポーリング,カスタマイズドーピング,厳格な品質試験を 実施し,各基板が 高性能の特定のニーズを満たすようにします.半導体装置は非常に信頼性があり 寿命も長い
FAQ:
1Q: 4H-P型のシリコンカービッド基板とは?
A: 4H-P型シリコンカービッド基板は,特定の結晶構造を持つシリコンカービッド材料で,主に高性能電力半導体装置の製造に使用されます.
2Q: 高品質の4H-P型シリコンカービッド基板をどのように選ぶか?
A: 結晶質,不純度濃度,表面荒さ,寸法精度などの重要なパラメータに注意を払う必要があります.良き評判と厳格な品質管理を備えたサプライヤーを選択すべきです.
3Q: 4H-P型シリコンカービッド基板の生産プロセスの重要なステップは何ですか?
A: 原材料合成,結晶増殖,切断,磨き,検査のステップを含む各ステップは,最終製品の品質を確保するために高度な精度と厳格な制御を必要とします.
