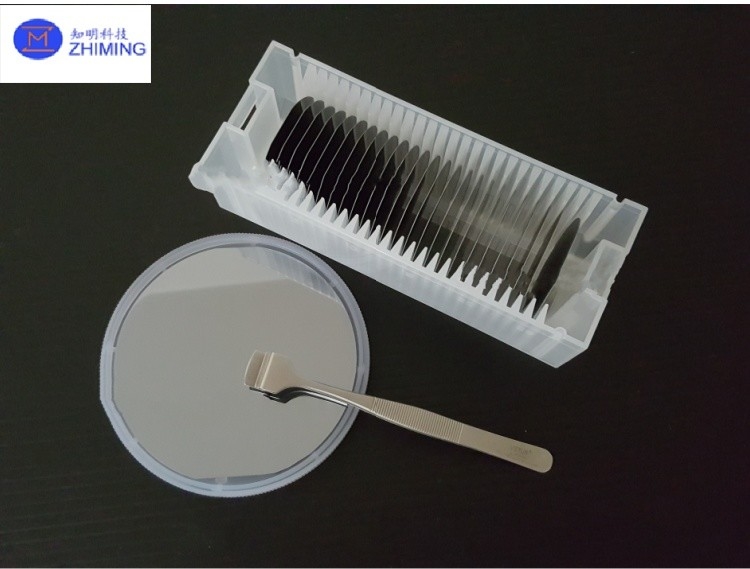

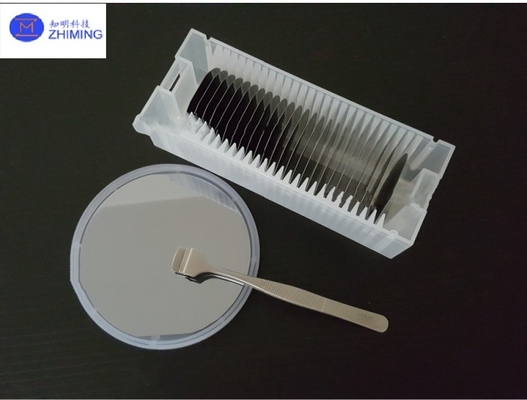

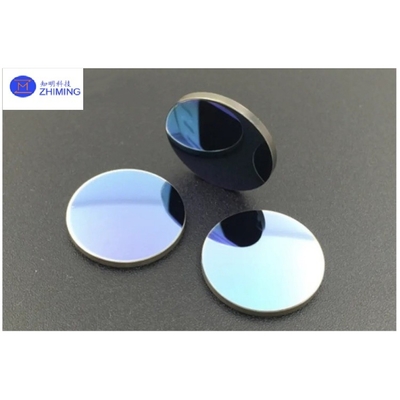

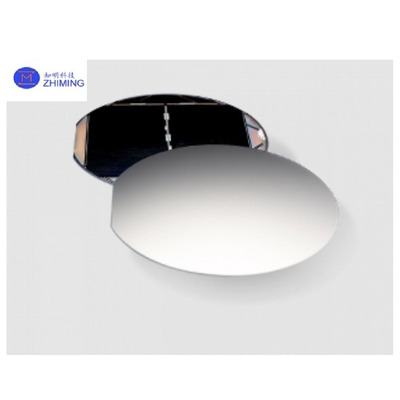

2インチ 3インチ 4インチ ゲルマニアム基板 半導体ウェーファー カスタム CZ <100><110><111>

プロダクト細部

起源の場所: 中国

ブランド名: ZMSH

証明: rohs

モデル番号: ゲルミウム基板

支払いと送料の条件

受渡し時間: 2〜4週間

支払条件: T/T

最もよい価格を得なさい
ハイライト:

半導体ゲルミウム基板

,

カスタムサイズ ゲルミウム基板

,

カスタム形 ゲルミウム基板

材料::
GEの単結晶
直径::
0.5~150mm
厚さ::
0.5mm
タイプ::
N型/P型/ドーピングされていない
表面::
磨いた/ etc
抵抗::
0.1~60ohm.cm
企業::
半導体の基質、光学装置
材料::
GEの単結晶
直径::
0.5~150mm
厚さ::
0.5mm
タイプ::
N型/P型/ドーピングされていない
表面::
磨いた/ etc
抵抗::
0.1~60ohm.cm
企業::
半導体の基質、光学装置
2インチ 3インチ 4インチ ゲルマニアム基板 半導体ウェーファー カスタム CZ <100><110><111>

製品説明

2インチ 3インチ 4インチ ゲルマニアム基板 半導体ウェーファー カスタム CZ <100><110><111>

ゲルマニウムは半導体性能が良い.高純度ゲルマニウムは,P型ゲルマニウムの半導体を得るために,三価元素 (例えばインディウム,ガリウム,ボロン) とドーピングされる.半価元素 (e)N型ゲルマニウム半導体を得るためにドーピングされる.彼らは高い電子移動性と高い穴移動性を持っています.高品質のゲルマニウム基板は,濃縮光伏 (CPV) に使用できる宇宙の太陽光パネルや 高明度のLEDの用途

2インチ 3インチ 4インチ ゲルマニアム基板 半導体ウェーファー カスタム CZ <100><110><111> 0


特徴

- 格子定数は,シリコンよりも大きいので,異質構造の構築に便利です.

- 高速電子装置の製造に有利である. 電子の移動性は,シリコンの約3倍である.

低帯域幅 (0.67 eV) のため,赤外線光電検出および放出アプリケーションに適しています.

2インチ 3インチ 4インチ ゲルマニアム基板 半導体ウェーファー カスタム CZ <100><110><111> 12インチ 3インチ 4インチ ゲルマニアム基板 半導体ウェーファー カスタム CZ <100><110><111> 2

放射線に敏感で,放射線に敏感な電子機器に適しています.

処理技術は比較的複雑でコストも高い.


テクニカルパラメータ

2インチ 3インチ 4インチ ゲルマニアム基板 半導体ウェーファー カスタム CZ <100><110><111> 3


申請

1高周波アナログおよびRF電子:マイクロ波ダイオード,トランジスタ,集成回路;マイクロ波周波数帯の電子機器,例えばレーダーおよび通信.

2赤外線光電検出と放出:赤外線検出器,熱画像機;赤外線放出ダイオード,レーザーダイオード.

3放射線に敏感な電子機器:複合半導体ヘテロ構造:航空宇宙航空システム;原子力発電所と軍事用電子機器.

4化合物半導体異質構造:GaAs,InPなどIII-V化合物の基板材料;異質構造太陽電池,レーザーダイオードなど.

2インチ 3インチ 4インチ ゲルマニアム基板 半導体ウェーファー カスタム CZ <100><110><111> 4


私たちのサービス

1工場の直接製造と販売

2速くて正確な引用です

324時間以内に返信します.

4オーダーメイドデザインは可能です.

5速さと貴重な配達
