4インチ,6インチ,8インチの大きなサイズ結晶を育てるために PVT,Lely TSSGとLPEの方法を使用します.

4インチ,6インチと8インチの大きなサイズクリスタルを育てるためにPVT,Lely,TSSGとLPE方法を使用するSiCインゴット成長炉

SiC・インゴット成長装置は,4",6",8"の大きさの大きな結晶を育てることに焦点を当て,高速な成長率を達成します. PVT,Lely,TSSG,LPEを含む最先端技術を使用して,設計には,精密に調整された軸性温度グラデーションシステムが含まれています.フレキシブルな放射温度グラデーション調整と滑らかな温度変化曲線で,結晶成長インターフェースの平ら化を促します.それにより利用可能な結晶厚さを増加させる.

熱場分布を最適化することで,原材料の損失を効果的に削減し,粉末の有効利用率を向上させ,物質廃棄物を大幅に削減します.さらにこの装置は,軸間および半径間温度グラデーションを正確に制御し,結晶内のストレスと逸脱密度を減らすのに役立ちます.これらの利点は,より高品質の結晶の生産に直接変換されます.内部ストレスのレベルを低くし,製品の一貫性を向上させ,大規模なコスト効率の良いSiC結晶生産に不可欠なツールとなっています.

SiCインゴット栽培炉用の特殊結晶型

SiCインゴット成長炉は,SiC結晶成長技術のコア機器であり,4インチ,6インチおよび8インチウエフの異なるサイズの生産ニーズに対応しています.この装置はいくつかの高度なプロセスを統合していますPVT (物理蒸気移転),レリー方法,TSSG (温度グラディエント溶液方法) とLPE (液相エピタキシ方法) を含む.PVT 方法では高温のサブライメーションと再結晶化によって結晶の成長を達成する高品質の結晶種子の調製にはLely方法が用いられ,TSSG方法では温度グラデーションによって結晶の成長速度を制御する.そして,LPE規則は,精密な上軸層の成長に適していますこれらの技術の組み合わせにより,SiC結晶の成長効率と質が著しく向上します.

SiC成長炉の設計により,柔軟に 4H,6H,2H,3Cなどの様々な結晶構造を成長させることができます.その中でも4H構造は優れた電気特性により,電源装置の第一選択である.この結晶構造は,特にパワーエレクトロニクス,新しいエネルギー車,5G通信,高電圧装置装置の性能とエネルギー効率を大幅に向上させることができる場合

さらに,SiC成長炉は,正確な温度制御と最適化された成長環境により,結晶成長の高均質性と低欠陥率を保証します.生産能力は高品質の結晶の安定した成長に反映されるだけでなくSiC材料の広範な応用に信頼性の高い技術的サポートを提供することで,大規模な産業生産のニーズを満たすこともできます.

シコット・インゴット成長炉の利点

1独特の熱場設計

ZMSHのPVT抵抗方法の設計上の利点は主に次の2点に反映されています.

According to the process needs to design a single or multiple independent temperature controllable heaters to meet the needs of precise control of large size SiC crystal growth temperature and raw material heating temperature大きめの結晶 (特に8インチ以上) の結晶の成長に有利である.誘導法で異なるコイル (上図のコイル1と2) によって放出される電磁波は,交差領域を持つ結晶の成長温度を正確に制御することが困難です.

昇降メカニズムが設計され,異なるヒーターの特性に応じて適切な長さ温度グラデーションを見つけることができる.ローティングメカニズムは,ピグブル周りの不均質な温度を排除するために設計されています.

• 軸温度グラデントは制御可能で,放射線温度グラデントは調整可能で,温度線は柔らかく,結晶成長インターフェースはほぼ平らです.そして水晶の厚さは増加します.

• 原材料の消費を減らす:内部の熱場が均等に分布し,原材料の内部の温度分布が均等になる.粉末の利用率を大幅に改善し,廃棄物を減らす.

• 軸温度と射線温度の間には強い結合がない.軸温度グラディエントと射線温度は,それぞれ高い精度で制御できます.これは,結晶のストレスを解決し,結晶の脱位密度を減らすための鍵です.

2高い制御精度

SiC結晶増殖炉の高精度制御は,主に以下の側面に反映される,その主要な技術的な利点の1つです:電源の精度は0に達します.熱処理の安定性と一貫性を確保するために0005%; 反応ガスの正確な供給を確保するために,ガス流量制御の精度は ± 0.05L/hである. 温度制御の精度は ± 0.5 °Cである.結晶の成長に均質な熱場環境を提供する穴の圧力制御精度は ± 10 Pa で,安定した成長条件が維持されます.これらの高精度制御パラメータは,SiC結晶の高品質な成長を確保するために一緒に働きます.

SiC成長炉の主要部品には,比例バルブ,機械ポンプ,ガス流量計,分子ポンプ,電源が含まれます.比例バルブは,正確にガス流量を調節し,直接反応ガス濃度と分布に影響するために使用されますメカニカルと分子ポンプは,高真空環境を提供し,結晶の成長に対する不純物の影響を減らすために一緒に働きます.ガス流量計は,ガス入力の正確性を確保し,安定した成長条件を維持します高精度の電源は,温度制御の精度を保証するために,暖房システムに安定したエネルギー入力を提供します.これらの構成要素の共同作業は,経済成長率において決定的な役割を果たす.SiC結晶の結晶品質と欠陥制御

ZMSHのSiC成長炉は,高度な精密度制御と重要な部品の最適化設計により,高品質のSiC結晶の生産を信頼できる保証を提供します.電力電子の分野における SiC 電力装置の広範な適用を促進するだけでなく,半導体技術の革新的発展の堅牢な基盤を築く.SiC材料の需要が増加し続けているためZMSHのSiC成長炉技術の進歩により,産業はより高い性能と低コストへと進んでいきます.

3. 自動操作

• 自動応答:シグナル監視,シグナルフィードバック

• 自動アラーム:超越警告 ダイナミックセキュリティ

• アクティブプロンプト:専門家システム 人とコンピュータの相互作用

• 自動制御:生産パラメータのリアルタイムモニタリングと保存,移動端末の遠隔アクセスと制御

ZMSHのシリコンカービッド (SiC) 炉は,運用効率を向上させるための最先端の自動化技術を使用しています.リアルタイムで信号変化に対応し フィードバックを提供できる自動モニタリングシステムで設計されています設定された範囲を超えると自動的にアラームを起動します. さらに,システムはリモートアクセスをサポートします.ユーザがリアルタイムでパラメータを監視し,正確な制御を実現できるようにするさらに,システムにはアクティブプロンプト機能が組み込まれています. これは専門家によるリモートサポートに便利ですが,人間と機械との間のインタラクション体験も最適化します.円滑な動作を保証する.

この一連の革新的な機能は,手作業の必要性を大幅に削減し,生産プロセスの管理精度を強化します.効率的に高品質のSiCインゴットの出力を保証します大規模な製造環境における効率の向上のための堅牢な基盤を築きます.

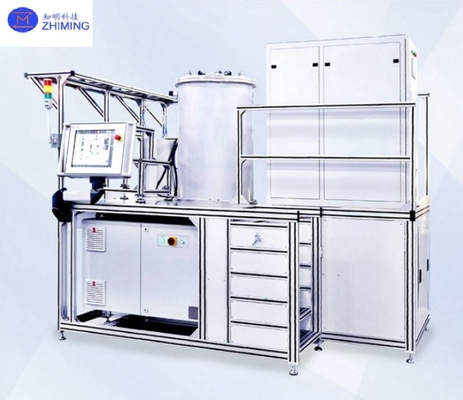

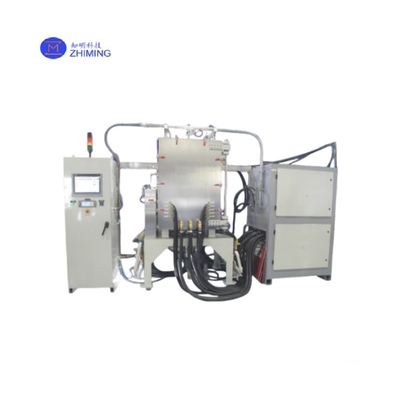

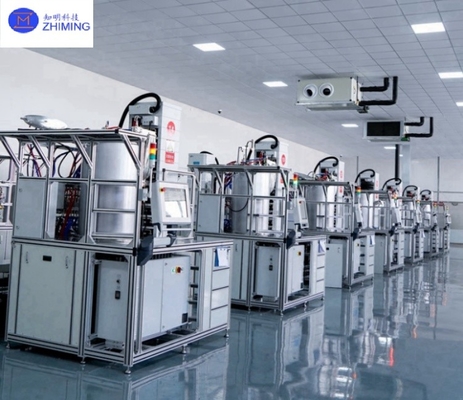

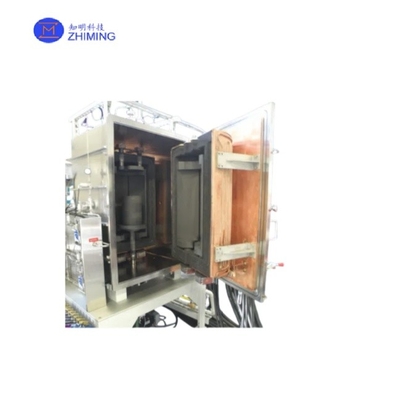

シリコンカルビッド単結成長炉のディスプレイ
