プロダクト細部
起源の場所: 上海中国
ブランド名: ZMSH
証明: ROHS
モデル番号: 炭化ケイ素のウエファー
支払いと送料の条件
価格: by case
支払条件: T/T
材料: |
SiC シングルクリスタル 4h-N |
グレード: |
P/D/R グレード |
色: |
緑色 |
直径: |
12インチ |
材料: |
SiC シングルクリスタル 4h-N |
グレード: |
P/D/R グレード |
色: |
緑色 |
直径: |
12インチ |

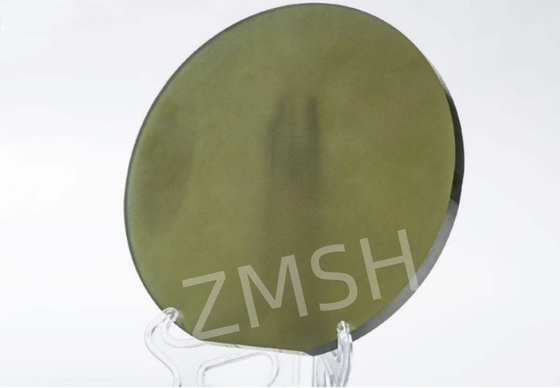

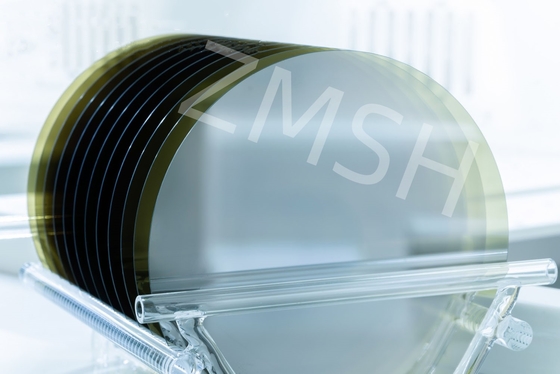

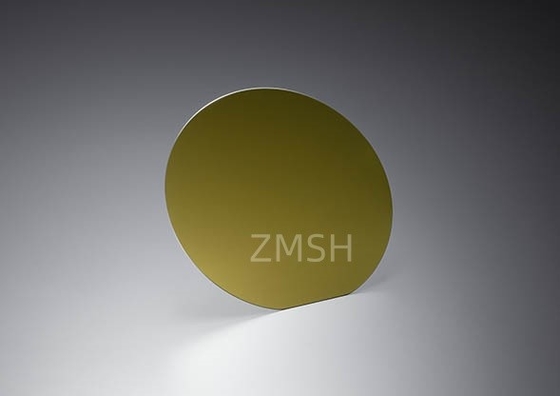

12インチ 直径300mm SIC 基板 エピタキシアル ポーリング ウェーファー シリコン カービッド インゴ プライム グレード 4H 型 導電性 太陽光発電
12インチSiC基板 (12-インチSiC基板) は,主に高性能半導体装置の製造に使用される大型シリコンカービッド (SiC) ウェーファーである.シリコンカービッドは,優れた物理的および化学的特性を持つ広いバンドギャップ半導体材料です電力電子,無線周波数装置,新エネルギー車両,電源電子機器,電源電子機器,電源電子機器,電源電子機器,電源電子機器,電源電子機器,電源電子機器,電源電子機器,電源電子機器など,産業用および他の分野生産効率を向上させ,コストを削減し,技術進歩を推進することで,半導体産業に重要な経済的,環境上の利益をもたらします.シリコンカービッド技術の継続的な発展により未来市場において重要な地位を占めることになる.12インチ基板の導入は,成長する市場需要を満たすためのシリコンカービッド技術のサイズと容量において大きな突破点です.
| 直径 | 300.0mm+0mm/-0.5mm |
| 表面の向き | 4°向いて<11-20>±0.5° |
| 主要平面長さ | ノッチ |
| 二次平面長さ | ない |
| ノッチ方向性 | <1-100>±1° |
| ノッチアングル | 90°+5/-1° |
| ノッチ深さ | 1mm+0.25mm/-0mm |
| 正角誤導 | ±5.0° |
| 表面塗装 | C-Face:光学ポリッシュ,Si-Face:CMP |
| ウェッファー・エッジ | ビーベル |
| 表面の荒さ (10μm×10μm) |
Si面:Ra≤0.2 nm C面:Ra≤0.5 nm |
| 厚さ | 500.0μm±25.0μm |
| LTV ((10mmx10mm) | ≤3μm |
| TTV | ≤10μm |
| ボウ | ≤25μm |
| ワープ | ≤40μm |
| 表面パラメータ | |
| シップ/インデント | 幅と深さ ≥0.5mm |
| 傷跡2 (Si面 CS8520) |
≤5 と 累積長 ≤1 ワッフル 直径 |
| 機体内から外へ移動する | ≥95% |
| 裂け目 | 許されない |
| 汚れ | 許されない |
| エッジ除外 | 3mm |

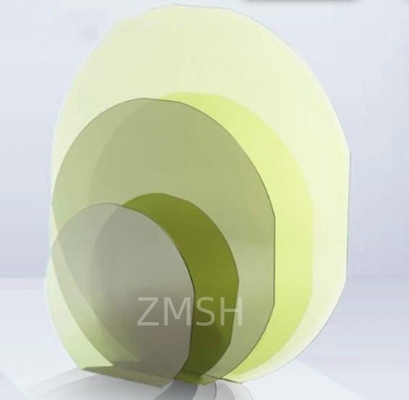

1大サイズ: 12インチ (300mm) 直径,従来の6インチ (150mm) と8インチ (200mm) の基板と比較して,単一のウエファのチップ出力を大幅に改善します.
2高い結晶質: 高級結晶増殖技術 (物理蒸気転送方法,PVTなど) の使用により,基板が欠陥密度が低く,均質性が高いことを保証する.
優れた物理特性:
1高硬度 (モハース硬度 9.2ダイヤモンドに次ぐ)
2高熱伝導性 (約4.9W/cm·K),高功率装置の散熱に適しています.
3高断裂電場強度 (約2.8MV/cm),高電圧アプリケーションをサポートする.
4化学的安定性:高温耐性,耐腐蝕性,厳しい環境に適しています.
5幅広く帯域のギャップ:帯域のギャップは3.26 eV (4H-SiC) で,高温および高電力アプリケーションに適しています.
1パワーエレクトロニクス
MOSFETとIGBT:電気自動車,産業用モーター駆動装置,再生可能エネルギーシステムで使用される.
ショットキーダイオード:高効率の電源変換と電源配送システム用
2RF 装置:
5G通信ベースステーション:高周波および高電力RF信号の送信をサポートする.
レーダーシステム:航空宇宙と防衛で使用されます.
3新エネルギー自動車:
電動駆動システム:電動車両のモーター駆動効率と耐久性を向上させる.
自動車充電器: 急速充電と高電源伝送をサポートする.
4工業用:
高電圧電源:工業機器や電源システムで使用される.
ソーラー・インバーター: ソーラー発電システムの変換効率を向上させる
5消費者電子機器:
急速充電装置: 高電力高速充電技術をサポートし,充電時間を短縮します.
高効率の電源アダプター:ラップトップや携帯電話などのデバイスの電源管理に使用されます.
6航空宇宙:
高温電子機器: 極端な環境に適応した航空機や宇宙船のための電源システム.
1生産効率を向上させる:12インチの基板面積は8インチの基板の2.25倍であり,単一のプロセスでより多くのチップを生産することができ,ユニットチップコストを削減します.エッジ損失を削減し,材料利用を改善する.
2製造コストを削減する大型基板の大きさは,製造プロセスにおける機器の切り替えとプロセスステップを削減し,生産流程を最適化します.大規模生産はさらにコストを削減します.
3デバイスの性能を向上させる:高結晶品質と低欠陥密度は,デバイスの信頼性と性能を向上させる.優れた物理特性により,より高い電源とより高い周波数のアプリケーションがサポートされます.
4テクノロジーの進歩を推進する12インチの基板は,シリコンカービッド半導体技術の大規模応用を促進し,産業革新を加速させた.
5環境保護と省エネシリコンカービッド装置の効率的な性能は エネルギー消費を削減し,グリーン製造と持続可能な開発の傾向に沿っています.
8インチのシリコン・カービッド・ウェーバー プライム・ダミー 研究級 500mm 350mm
ZMSHは,半導体基板と光学結晶材料に焦点を当てたハイテク企業で,高品質の光電子材料の研究,生産,加工,販売にコミットしています.我々は,深遠な業界知識と技術的な専門知識を持つ経験豊富なエンジニアリングチームを持っています 顧客にカスタマイズされたソリューションを提供するために.
強力な研究開発能力,先進的な加工設備,厳格な品質管理,顧客向けサービス哲学ZMSHは高品質の半導体基板と光学結晶材料を顧客に提供することにコミットしています我々は,光電子材料の分野で リード企業になり,顧客のために より大きな価値を創出し続けます.
1Q: 12 インチ SiC 基板の 小さめの基板に対する主な利点は?
A: 12インチ SiC 基板の主要な利点は以下の通りです.
コスト削減: 大きいウエフルは,より高い出力とより良い材料利用により,チップ1枚あたりのコストを削減します.
拡大可能性: 自動車や通信などの産業の需要を 満たすのに不可欠な 大量生産を可能にします
性能向上: サイズが大きいため,先進的な製造プロセスをサポートし,欠陥が少ない高品質なデバイスにつながります.
競争力: 12インチ SiC テクノロジーを採用する企業は より効率的で費用対効果の高いソリューションを提供することで 市場をリードすることができます.
