プロダクト細部
Place of Origin: CHINA
ブランド名: ZMSH
証明: rohs
Model Number: Sic diamond wire cutting machine
支払いと送料の条件
Minimum Order Quantity: 1
価格: by case
Delivery Time: 5-10months
Payment Terms: T/T
Purpose:: |
Sic diamond wire cutting machine |
Equipment size:: |
2500x2300x2500(L x W x H) |
Processing material size range:: |
4, 6, 8, 10, 12 inches of silicon carbide |
Surface roughness:: |
Ra≤0.3u |
Average cutting speed:: |
0.3mm/min |
Cutting and breaking rate:: |
≤1%(except for human reasons, silicon material, line, maintenance and other reasons) |
Purpose:: |
Sic diamond wire cutting machine |
Equipment size:: |
2500x2300x2500(L x W x H) |
Processing material size range:: |
4, 6, 8, 10, 12 inches of silicon carbide |
Surface roughness:: |
Ra≤0.3u |
Average cutting speed:: |
0.3mm/min |
Cutting and breaking rate:: |
≤1%(except for human reasons, silicon material, line, maintenance and other reasons) |

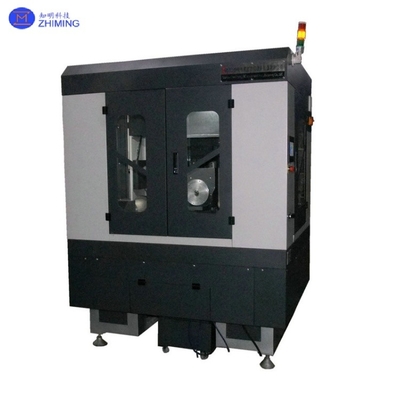

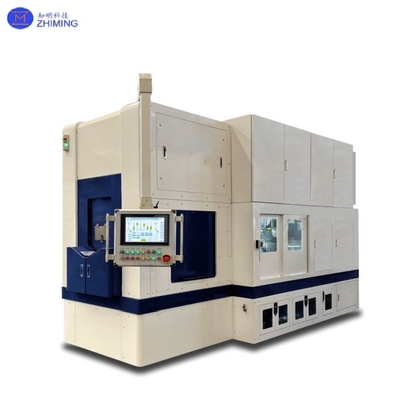

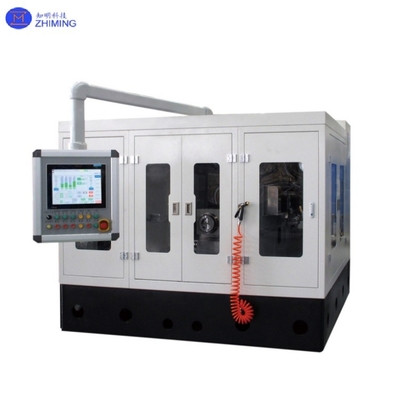

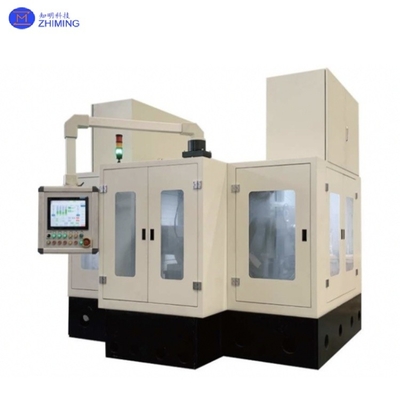

シリコンカービッド切断機は,シリコンカービッド (SiC) のブロックを切るのに特用される機器の一種である.主に,大きなサイズのシリコンカービッド・インゴットを後続加工のためにより小さな塊またはセグメントに分割するために使用されます.. シリコンカービッドは,高硬さ,高耐磨性のある材料の一種として,その切断には特別な設備と技術が必要です.
●高切削効率:ダイヤモンド切断車やラインサーを使用すると,高硬度シリコンカービッドのブロックを迅速に切ることができます.
●高安定性: 設備構造は安定しており,長期間の連続作業に適しています.
■低汚染: 粉塵を減らすため冷却液を使用し,作業環境を清潔に保つ.
· 操作が簡単:自動制御システムで装備され,操作が簡単で切断精度は高い.
| 仕様 | 詳細 |
| サイズ (L × W × H) | 2500x2300x2500 またはカスタマイズ |
| 加工材料のサイズ範囲 | 4シリコンカービッドの6,8,10,12インチ |
| 表面の荒さ | Ra≤0.3u |
| 平均切断速度 | 0.3mm/min |
| 体重 | 5.5t |
| 切断プロセスの設定ステップ | ≤30ステップ |
| 機器の騒音 | ≤80 dB |
| 鋼鉄ワイヤの張力 | 0~110N ((0.25ワイヤの緊張は45N) |
| 鋼鉄ワイヤの速度 | 0~30m/S |
| 総力 | 50kw |
| ダイヤモンドワイヤの直径 | ≥0.18mm |
| 端の平らさ | ≤0.05mm |
| 切断と割断速度 | ≤1% (人間による原因,シリコン材料,ライン,保守,その他の理由を除く) |
1切断装置の2つのアクティブ切断ホールは,切断するモーターによって駆動されます.
高効率で良い切断品質
2複数の仕様を持つシリコンカービッドの末端加工と円形切断機能を達成するための単一の機械
3デバイス操作インターフェイス デバイスはシンプルで操作が簡単です
4完全に閉ざされた外部の保護, 塵汚染を避けるための切断プロセス,低騒音.
シリコンカービッド切断機は,高効率で正確な方法で,大型のSiCブロックを標準的な結晶ブロックに切ることができます.切断精度は±0.1mmに達します.断面の平らさは5μm以内で制御される.この高精度切断により,後の切断作業では材料利用が15~20%増加し,片面の準備中に刃の損失が減少します.ダイヤモンド用ワイヤセール技術を使用切り損は0.3-0.5mmで,従来の切削方法と比較して,原材料コストの20%以上を節約できます.切断されたウエファは,MOSFETやSBDなどの電力半導体デバイスの要求の高い基板材料要件を満たすために,4~8インチSiCウエファを直接準備するために使用できます..
私たちは,シリコンカービッド切削機械の販売,リース,技術的なサポートサービスを提供します. 設備の選択ガイド,プロセスパラメータの最適化,操作者訓練と販売後のメンテナンスのサポート顧客ニーズに応じてカスタマイズされた切断ソリューションを提供します.
1. SiCダイヤモンド用ワイヤサーの主要な利点は?
A: その通りSiCダイヤモンドワイヤサーは高効率,最小限の熱損傷,優れた表面品質を提供し,材料廃棄物を削減しながら大きなSiCウェーフの大量生産に理想的です.
2. Q: SiC ダイヤモンド ワイヤ サーの限界は何ですか?
A: その通り高効率にもかかわらず,ダイヤモンド用ワイヤサーは,高設備コスト,かなりのワイヤ消費量,限られた精度などの欠点があります.特に複雑または微小の切断用には.
タグ: #シリコンカービッドダイヤモンドワイヤカット機, #SIC, #4/6/8/10/12インチ SIC#SICインゴット, #6/8/12インチ Sicインゴット, #SICボール, #Sic結晶成長
