プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
証明: rohs
Model Number: Sapphire Custom-Shaped Windows
支払いと送料の条件
Delivery Time: 2-4 weeks
支払条件: T/T
Material: |
99.999％ Al2O3 |
Size: |
Customized |
Reflectivity: |
<0.5% |
Vision Light Transmissivity: |
＞85％ |
Suraface: |
Polished |
業界: |
軍事用電光,精密機器 |
Material: |
99.999％ Al2O3 |
Size: |
Customized |
Reflectivity: |
<0.5% |
Vision Light Transmissivity: |
＞85％ |
Suraface: |
Polished |
業界: |
軍事用電光,精密機器 |
製品説明

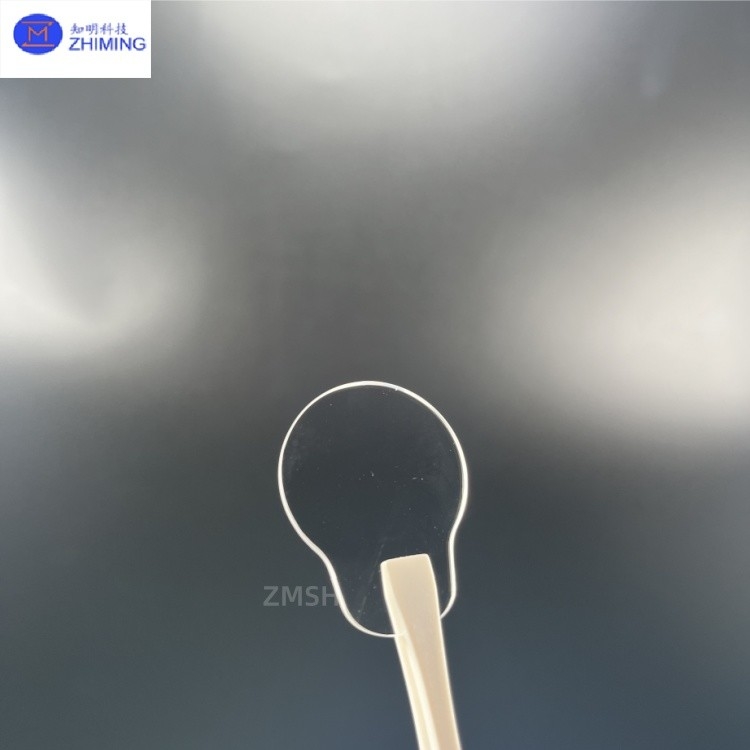

サファイア オーダーメイド 形状の窓 光学ガラス 多形化 オーダーメイド 伝達性 > 85%
サファイアカスタム型の窓は,単結晶アルミ酸化物 (α-Al2O3) から精密設計された標準化されていない光学部品で,特に特殊な光学システムのために設計されています.通常の円形または四角形の窓とは異なり複雑な幾何学 (多角形,環形,D形など) にカスタマイズできます.) 超高硬さ (モハス9度) と広範囲伝達性 (250~5500nm) を保持している.このユニークな設計の柔軟性により,空間が限られた,特殊な光路,または高級レーザーシステムに広く適用される非標準的なインターフェース要件のための理想的なソリューションになります.軍事用電光学精密な計測装置も使っています
主要 な 特徴
複雑な幾何学への適応性CNC加工による不規則な輪郭 (六角形,トラペゾイド形,セクター形など) をサポートし,縁の許容度を ±0.02mm以内に制御する.非標準的な光学室やデバイスインターフェースとの完璧な互換性を確保する.
■ 極端な環境安定性高温 (800°C連続/1800°C短期) に耐える,酸/アルカリ腐食 (pH1-13) に抵抗する,サファイルの優れた特性を受け継ぐ.強い衝撃や粒子の侵食下で光学安定性を維持する.
優れた光学性能:レーザーシステムエネルギー損失を最小限にするために,UVから中IRまでの伝達性が>85%に達し,オプションの反射性コーティング (<0.5%反射性1064nm/10.6μmのような特定の波長で) が使用されます.
● 優れた機械的強度折りたたみ強度>600MPaは,小型化光学モジュールに適した超薄構造 (0.2mmまで) を破裂なく処理することができます.
テクニカルパラメータ
| パラメータ | 仕様 |
| 物質 の 清潔さ | ≥99.99% α-Al2O3 シングルクリスタル |
| 密度 | 3.98g/cm3 |
| 硬さ | モス9/ノップ 2200 kgf/mm2 |
| 波長範囲 | 250~5500 nm |
| 伝播性 | >85% (可視NIR), >80% (UV-MIR) |
| 温度範囲 | 連続: 800°C 短期: 1800°C |
| 入手可能な形 | 多角形,環形,D形,セクターなど |
| 厚さ範囲 | 0.2〜20mm (±0.01mmの許容度) |
| 表面の荒さ | Ra ≤5 nm (磨き) |
主要用途
1特殊レーザー光学システム: 繊維レーザーのためのサイドポンプ窓または超高速レーザーデフレクターのための保護窓として機能し,複雑な光学経路に正確に適応します.
2防衛・航空宇宙: ミサイル探査機の不規則ラドームと空中EOポッドの非対称観測窓で使用され,空力学プロファイルと衝撃抵抗をバランスする.
3半導体装置: 彫刻機や薄膜堆積システム用の形状のビューポートとして機能し,プラズマ腐食に抵抗し,歪みのない観測を提供します.
4医療・科学用機器:内視鏡の指関鏡や同調子線放射線ビームラインデフレクタにおける空間利用と光学効率を最適化します.
よくある質問
1Q: 標準光学ガラスよりもサファイアガラスの主要な利点は何ですか?
A: サファイア窓は光学ガラスより10倍高い 摩擦耐性 (Mohs 9),より広いUV-IR伝播 (250-5500nm),優れた熱/化学耐久性があります.
2Q: 特定のレーザー波長に合わせたサファイア窓は?
A:はい,私たちはレーザーアプリケーションのために<0.5%の反射性と λ/10の表面精度を持つ波長特異のARコーティング (例えば,1064nm/10.6μm) を提供しています.
タグ: #サファイア オーダーメイド 窓, #光学ガラス, #耐着, #高伝達性, #カスタマイズ, #伝達性>85%, #DSP, #サファイア ガラス, #レーザー 窓, #マルチ フォーム カスタマイズ
