プロダクト細部
Place of Origin: CHINA
ブランド名: ZMSH
証明: rohs
Model Number: Sapphire Tubes
支払いと送料の条件
Delivery Time: 2-4 weeks
支払条件: T/T
材料: |
99.999% Al2O3 |
Size: |
Customized |
密度: |
3.98g/cm3 |
Vision Light Transmissivity: |
80%-90% |
Suraface: |
Polished |
業界: |
高功率レーザー,内視カテーテル |
材料: |
99.999% Al2O3 |
Size: |
Customized |
密度: |
3.98g/cm3 |
Vision Light Transmissivity: |
80%-90% |
Suraface: |
Polished |
業界: |
高功率レーザー,内視カテーテル |
製品説明

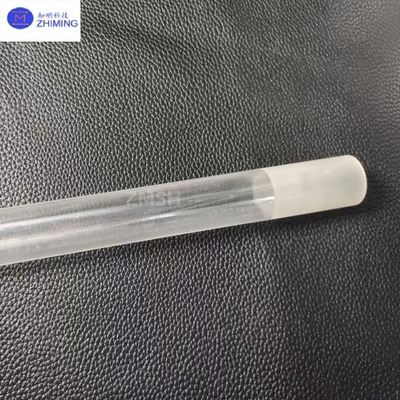

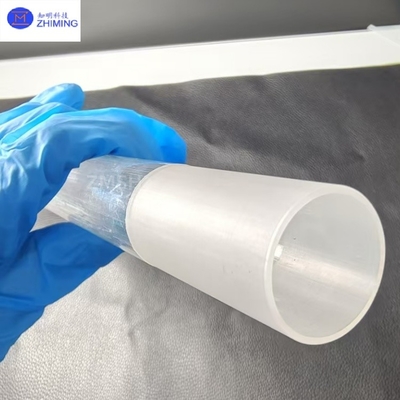

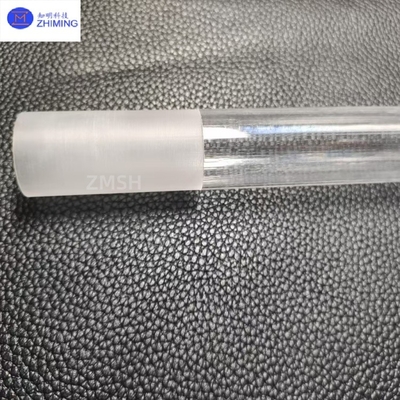

サファイアチューブ カスタマイズされたチューブル成分 99.999% アル2O3 エンドスコピーカテーテル用 80%~90% 伝播性
サファイア管とカスタマイズされたチューブル部品は,単結晶アルミ酸化物 (α-Al2O3) から精密に設計された高性能光学要素である.標準の円管とは異なり,このカスタムサファイア管は,特殊な横切断 (四角) で製造することができます.超高硬さ (モハス9),幅広い波長 (UVからIR波長) の伝達,および例外的な化学的安定性) を保持している.特殊な光学伝達のために理想的になります超高性能レーザー,半導体機器,高温観測システムで重要な応用があります.
主要 な 特徴
1.複雑な構造のカスタマイズ:
· 内径の許容量は ±0.05mm 内で制御される,不対称な横切断 (内部/外側の多角形,角形直径など) をサポートする複雑な光学経路や流体チャネルの要件を満たす.
2.極端な環境耐性
■長時間800°Cでの動作に耐える (短期的に1500°Cに曝される),熱ショック耐性 (CTE:5.3×10−6/°C) が優れ,強い酸/アルカリ腐食に耐える (pH1-14),化学反応器やプラズマ処理装置に適している.
3.光学・機械性能:
■UVから中赤外線まで80%の透過性,内壁/外壁に反射防止コーティング (<1%反射性) がオプションです
折りたたみ強度 > 500MPa,最小の壁厚さ (0.5mm) にも構造の整合性を維持
4.密封と表面特性:
内部/外部の表面はRa≤10nmに磨き上げられ,高真空密封能力 (漏れ率<1×10−9Pa·m3/s) が有り,半導体およびレーザーシステムの清潔基準を満たしています.
テクニカルパラメータ
|
製品名 |
サファイア光管 |
|
硬さ |
9 モース |
|
溶融点 |
2,050°C (3,722°F) |
|
密度 |
3.98g/cm3 |
|
熱伝導性 |
20°Cで25 W/m·K |
|
OD/ID/長さ |
20/16/320 |
|
屈折指数 |
1.76 589nm で |
|
光学透明性 |
5.3 × 10−6 /°C |
|
電気抵抗性 |
> 1014 Ω·cm |
|
ポイスン比 |
0.25 |
主要用途
1.レーザー技術
高功率レーザーのガス放出管またはビーム導管として,カスタムサファイア管は,熱レンズ効果を最小限に抑えながら>5kW/cm2レーザー負荷に耐える.
2.半導体処理装置:
エッチャーやMOCVD反応室で観測ポートやガス配送管として機能し,汚染のない伝送を維持しながらプラズマ侵食に抵抗する.
3.高温産業モニタリング
溶融金属またはガラス炉 (>1000°C) のビューポートチューブとして機能し,極端な条件下で安定した信号伝送を保証する.
4.医療・科学機器:
合成電子放射線システムにおける内視用カテーテルやX線ガイドチューブとして,生相容性と放射線安定性を組み合わせる.
よくある質問
1Q: 石英管と 石英管の相比で 石英管の利点は?
A:サファイア管は,硬度が3倍高い (モハス9),熱伝導性が2倍高い (35W/m·K),特に極端なpH環境では,優れた化学耐性があります.
2医療用内視鏡用のサファイアチューブをカスタマイズできますか?
A:はい,私たちは10nm未満の表面粗さ (Ra) を有し,生物互換性認証 (ISO 10993-5) を有し,内径0.3mmまで精密なサファイアチューブを医療用品として提供しています.
タグ: #サファイアチューブ, #光学ガラス, #耐着, #高伝達力, #カスタマイズ, #カスタマイズチューブル部品, #99.999% Al2O3, #サファイアガラス, #80%-90%伝達力, #エンドスコピーカテーテル
