プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
証明: ROHS
支払いと送料の条件
最小注文数量: 1
受渡し時間: 2-4weeks
支払条件: T/T
直径: |
1 2 3mm またはカスタマイズ |
長さ: |
10 15 20 mm 長さ |
許容性: |
+/- 002 |
シャマー mm: |
R0.02-0.06 |
表面塗装: |
地面 |
材料: |
ルビー Al2O3:Cr |
直径: |
1 2 3mm またはカスタマイズ |
長さ: |
10 15 20 mm 長さ |
許容性: |
+/- 002 |
シャマー mm: |
R0.02-0.06 |
表面塗装: |
地面 |
材料: |
ルビー Al2O3:Cr |

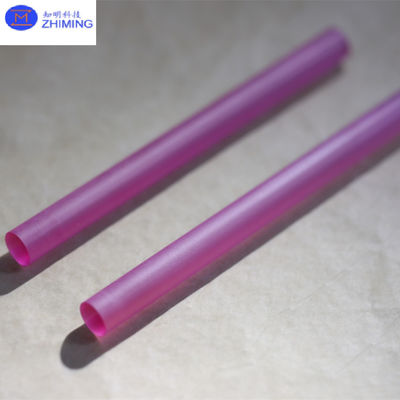

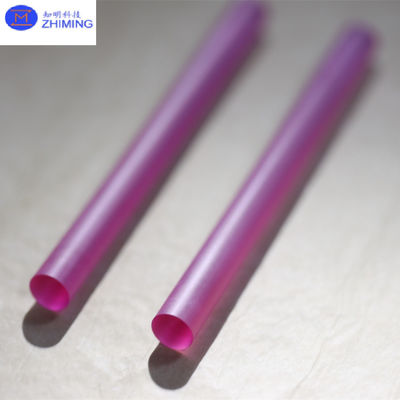

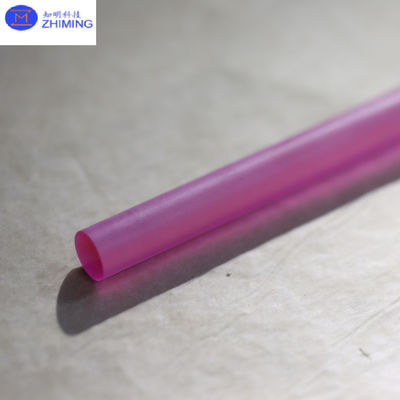

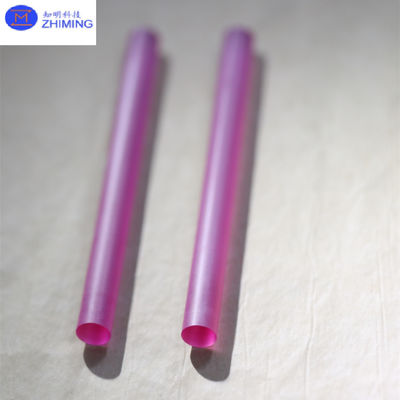

ルビーレーザー棒 Al2O3:Cr サイズ диа4 * 90mm またはレーザーシステムにカスタマイズ
ルービーレーザー棒概要:
このルビーレーザー棒は高品質の合成コーランドム (Al2O3) の結晶から作られ,三価クロムイオン (Cr3+) でドープされています特徴的な深赤色熒光とレーザー発光を 694.3 nm.世界初のレーザー媒体として,ルビン結晶は,現代のレーザーアプリケーションにとって歴史的に重要な技術的に貴重な材料であり続けています.標準寸法は直径4mm × 長さ90mmルービーレーザー棒は 優れた耐久性,長寿命,パルスレーザーシステムで強い性能.
ルビーレーザー棒 結晶と光学特性:
材料組成:Cr3+イオンとドープされたアルミ酸化物 (Al2O3) (~0.05%最適)
• 水晶構造: 三角形系,対称性も安定性も高い
• 光学放出:ピークは694.3nm (R1線) で,次要R2線は692.8nm
• 発光 寿命: 約 3.5 ミリ秒,エネルギー 貯蔵 に 優れている
• 熱伝導性: 高,効率的な冷却と高電力操作をサポート
• 透明性窓: 放出波長周りの高伝導性
●表面質: 10 弧分以内 λ/8 平らさと並列性で精密に磨き上げられる
• ポンプソース互換性:フラッシュランプとダイオードポンプシステム (特に405nm)
| パラメータ | ルビー (Al2O3:Cr3+) |
| 化学式 | Al2O3:Cr3+ |
| 結晶構造 | トリゴナル (R-3c) |
| ドーパントイオン | Cr3+ (0.05%) |
| 放出波長 | 694.3 nm |
| 吸収帯 | 400~600 nm |
| 発光寿命 | ≈ 3.5 ms |
| 屈折指数 | 1.76 (694nmで) |
| 硬さ (モス) | 9 |
| 熱伝導性 (W/cm·K) | 35 |
| 熱膨張係数 (/K) | 5.8 × 10−6 |
| 溶融点 (°C) | 2050 |
| 透明度範囲 (μm) | 0.3.0.8 (有効) |
| ポンプ源 | 懐中電灯 / 405nm ダイオード |
| レーザータイプ | パルス/CWレーザー |
| 典型的な応用 | 医療,計測,研究 |
ルビーレーザー棒 主要な特徴と利点:
✓ 長期間の興奮状態は エネルギー効率の良いパルス貯蔵を可能にします
✓ 安定した光線品質のために高い光学加益と狭いスペクトル線幅
✓ 超強度 (モハス硬さ9) と 摩擦 耐用性
✓ 厳しい産業や研究条件下で化学的に安定している
✓ ダイオードポンプや空洞安定化装置で使用すると調節可能な放出量
✓Qスイッチされたパルスレーザーのための古典的な材料で,現代のCW可能性
✓ 豊富な歴史的・実験的文書を備えた 古い材料
✓ オーダーメイドサイズとドーピングレベルは,ご要望により利用できます
ルビーレーザー棒 適用分野:
1医療・美容治療
ルビーレーザーは皮膚科と美容医学で広く使用されています. 694nm波長はメラニンによって選択的に吸収され,ニキビなどの色の付いた皮膚病変の治療に理想的です.年齢斑点治療が難しい青黒や緑色の色素を含む タトゥーを除去するのに特に有効ですラビーレーザーは 血管病変の治療に用いられる 蜘蛛の静脈やテランジクトシアなどまた,コラーゲンを刺激し,全体的な肌の色調を改善することで,皮膚の若返しにも役立ちます.ある 先進 的 な ルビン レーザー システム は,アクネ 治療 や 傷跡 修復 に も 用い られ て い ます.
2科学研究と実験用
長い発光寿命と狭い放出線により,ルビーレーザーは,正確な時間解像度の発光光谱,非線形光学,ポンプ探査実験に最適です.モノクロマティックで一貫した出力は,インターフェロメトリに価値がありますラビレーザーは,光波長標準の校正および高解像度周波数計測にも使用されている.教育 の 場 でレーザー作用の基本原理を実証するための優れたメディアです.
3産業用レーザー加工
ミクロ加工,彫刻,金属と陶器の表面硬化に使用されています.高エネルギーパルスにより,サファイアのような難しい材料の精密な掘削と切断に適しています.航空宇宙および自動車産業では,ルビーレーザーは選択的な表面硬化と耐磨性を高めるために使用されています.機械的安定性と熱耐性は,厳しい産業環境でも一貫した性能を可能にします.
ルビーレーザー棒の利点:
✔ エネルギー 蓄積 の ため に 理想 的 な 発光 寿命 (~3.5 ms)
✔ 欠陥やインクルージョンが最小限である高品質の光学
✔ 極端 な 環境 に 耐える 耐熱 性 と 化学 的 安定性
✔ 狭い 放出帯域幅 は,スペクトロスコピー と カリブレーション に 理想 的 です
✔古典システムと現代システムの両方で信頼性のある,古い性能
Q&A
ルビーレーザーは何のために使われますか?
ルビーレーザーは694.3nmで強い赤光を放ち,主に科学研究,医療治療,工業用途に使用されています.メラニンによって選択的に吸収されるため,タトゥーを除去し,色素のある皮膚疾患を治療するのに有効です.科学では,長時間発光するため,スペクトロスコピーや波長校正に最適である.また,歴史上,軍事遠距離計や光学実験で使用された.レーザーによって 代替されています精度と安定したパルス出力により価値があります.
