SiCシードウエファー 4H Nタイプ DIA 153 155 2インチ-12インチ MOSFET 製造用にカスタマイズされた

プロダクト細部

起源の場所: 中国

ブランド名: ZMSH

証明: rohs

モデル番号: SiC種子ウエフラー

支払いと送料の条件

最小注文数量: 25

価格: by case

受渡し時間: 2-4weeks

支払条件: T/T

最もよい価格を得なさい
ハイライト:

4H SiC 種子ウエフラー

,

MOSFETs SiCシードウエーファー

,

12インチシリコンシールシードウエファー

Polytype:
4H
直径:
153155
サイズ:
2インチ~12インチ オーダーメイド
耐性:
0.01~0.04Ω·cm
表面の向きの誤り:
4°向いて<11-20>±0.5o
適用する:
MOSFET,無線周波数装置
Polytype:
4H
直径:
153155
サイズ:
2インチ~12インチ オーダーメイド
耐性:
0.01~0.04Ω·cm
表面の向きの誤り:
4°向いて<11-20>±0.5o
適用する:
MOSFET,無線周波数装置
SiCシードウエファー 4H Nタイプ DIA 153 155 2インチ-12インチ MOSFET 製造用にカスタマイズされた



概要SiC種子ウエフラー







SiC種子ウエファー 4H Nタイプ Dia 153 155 2インチ-12インチカスタマイズ MOSFETの製造に使用される



シリコンカービッド (SiC) の種子結晶は半導体産業における基本的な材料として使用されます.高純度シリコンカービッド (SiC) 原材料から,物理蒸気輸送 (PVT) または高温化学蒸気堆積 (HTCVD) プロセスを通して製造,私たちの会社は,さまざまな顧客の要求を満たすために,様々な直径仕様 (Dia153, 155, 203, 205, 208) と2-12インチSiC種子結晶ウエフルの供給を専門としています.



最先端の SiC 種子結晶の製造設備を備えた ZMSH は,結晶の成長,切断,磨き,磨きプロセスを包括する包括的な能力を備えています高精度なカスタマイズサービスを提供できるように前進する we will continue to optimize manufacturing processes for large-size (8-12 inch) SiC seed crystal wafers while enhancing crystal quality and yield rates to facilitate their applications in high-end markets including power electronics新しいエネルギー用車.

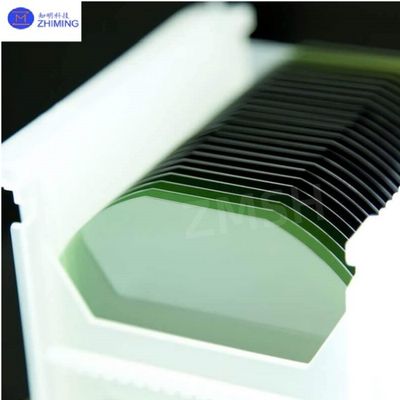

SiCシードウエファー 4H Nタイプ DIA 153 155 2インチ-12インチ MOSFET 製造用にカスタマイズされた 0



主要な特徴SiC種子ウエフラー





• 熱伝導性の異常性 (490W/m·K):SiCシード結晶ウエフは,優れた熱消耗性能を示し,高電力装置に最適です.


• 幅広く帯域 (3.2eV):SiCシード結晶ウエフは高圧と高温耐性を示し,600°Cを超える動作能力を有する.


• 優れた化学安定性:SiCシード結晶ウエフは厳しい環境での耐腐蝕性能が著しい.


• 欠陥密度が低い (EPD < 103/cm2)高い結晶質が 装置の安定した性能を保証します


• 優れた機械的強度:硬さはダイヤモンドに近いため 耐磨性も優れています

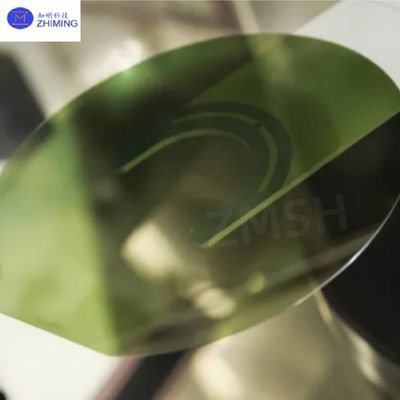

SiCシードウエファー 4H Nタイプ DIA 153 155 2インチ-12インチ MOSFET 製造用にカスタマイズされた 1



SiCシードウエフルの技術仕様





シリコンカービッドの種子ウエフ
ポリタイプ 4H
表面の向きの誤り 4°向いて<11-20>±0.5o
耐性 カスタマイズ
直径 205±0.5mm
厚さ 600±50μm
荒さ CMP,Ra≤0.2nm
マイクロパイプ密度 ≤1m2/cm2
擦り傷 ≤5 総長 ≤2*直径
エッジチップ/インデント ない
前部レーザーマーク ない
擦り傷 ≤2,総長さ≤直径
エッジチップ/インデント ない
ポリタイプエリア ない
バックレーザーマーク 1mm (上端から)
エッジ シャムファー
パッケージ 複数のウエフラーカセット


















主要な用途SiC種子ウエフラー





電力半導体:SiCシード結晶ウエファは,MOSFETやSBDなどの高効率の電源装置の製造に使用される.


• RF 装置:SiCシード結晶ウエフは,5Gベースステーションやレーダーシステムを含む高周波アプリケーションに適しています.


• 新しいエネルギー自動車:SiCシード結晶は,電動駆動システムやオンボードチャージャーのような重要な部品に使用されます.


• 光伏インバーター:SiCシード結晶ウエフは,エネルギー変換効率を向上させながら,電力損失を削減します.


•航空宇宙:SiCシード結晶ウエファは,厳しい環境で電子機器のための極端な温度と放射線に耐える能力があります.








関連製品





ZMSHは独自の製造技術を活用し, 結晶の成長から精密加工まで,直径仕様 (Dia153/155/203/205/208)シリコンシールシード結晶は 結晶の純度 欠陥制御 尺寸精度に関する国際的基準を満たしていますパワーエレクトロニクスにおける高級アプリケーションの要求を満たす強力な生産能力と柔軟なサプライチェーンソリューションにより,我々は,製造と配達プロセス全体を通して厳格な品質管理を維持しながら,信頼性の高い量供給を確保します顧客が半導体ソリューションを最適化するのを支援します. 半導体ソリューションの最適化には,







SiC基質 4H-N/SEMI型:

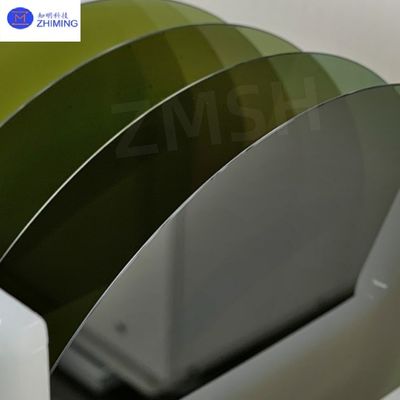

SiCシードウエファー 4H Nタイプ DIA 153 155 2インチ-12インチ MOSFET 製造用にカスタマイズされた 2SiCシードウエファー 4H Nタイプ DIA 153 155 2インチ-12インチ MOSFET 製造用にカスタマイズされた 3








Q&A



1Q: シリコンカービッドの種子結晶は何のために使われますか?
A: シリコンカービッド種子結晶ウエフは,主に高品質のSiC結晶を栽培し,電源半導体,RFデバイス,高温電子機器を製造するために使用されます.





2Q: なぜシリコン・カービードをシリコン・ウェーバーに 代わるのか?
A: シリコンカービッドウエファーは,従来のシリコンウエファーと比較して,優れた熱伝導性,より高い分解電圧,より優れた高温性能を提供します.
