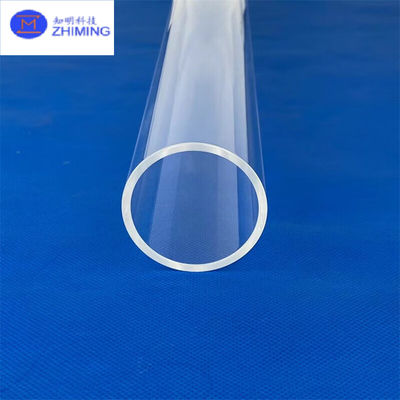

カスタマイズ可能なサファイアチューブ KY方法, 4 " 擦り傷のないポーリング 高硬さ

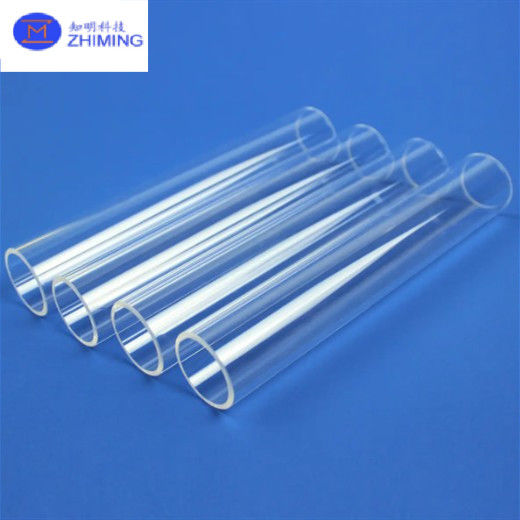

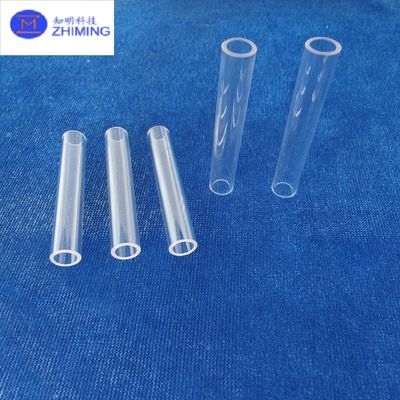

カスタマイズ可能なサファイアチューブ KY方法,10mm100mm 磨き

KYで栽培された ザファイア管は 高性能セラミック管の 頂点であり 優れた材料性能と精密な工学を組み合わせていますこれらの単結晶 α-Al2O3チューブは,超高純度要求のアプリケーションのために特別に設計されていますキロポルス (KY) 成長方法は,代替製造技術と比較して優れた結晶構造を保証します.最も厳格な光学要求を満たす表面仕上げ (Ra < 0.02μm)

この管は,様々なパラメータで,クォーツやポリ結晶アルミナなどの従来の材料を上回ります. モース硬度9 (ダイヤモンドに次ぐ),クォーツよりも3倍強い熱安定度 (200°C~1800°C) は,ほとんどの工学陶器を上回り,化学的惰性により腐食性のある環境に最適です.これらの性質の組み合わせは,私たちのサファイアチューブを半導体加工の高度なアプリケーションのために不可欠なものにします科学機器や工業用高温プロセスなど

サファイア 管 の 主要 な 特徴

1物質的な卓越性

• 結晶的完全性: >99.99% 純 α-Al2O3 単結晶構造
• 低欠陥密度: 切削穴試験 (ASTM F47) で測定された<10欠陥/cm2
• オプティカル・ホモジェネティ: Δn <5×10−6 管の全長度

2精密製造

• 尺寸制御: 重要なアプリケーションでは,ID/ODの許容量は ±0.01mm
• 長さ容量:単結晶で最大500mm (特殊結合による長さ)

3熱性能

• 熱伝導性: 25°Cで35 W/m·K (クォーツより6倍高い)
• 熱膨張:5.3×10−6/K (25-500°C),多くの金属合金に適合する
• 熱衝撃耐性: ΔT > 500°Cに対応する (ASTM C1525による水消化試験)

4メカニカルプロパティ

• 折りたたみ強度: 600〜800 MPa (3点曲線,ASTM C1161)
• 圧縮強度: >2 GPa
• ヤングのモジュール: 400 GPa

5光学特性

• ブロードバンド通信
• バイブランセンス: <5 nm/cm (レーザー用では補償される)

サファイア 管 の 応用

1先進的なレーザーシステム

• レーザー・ゲイン・メディア・チューブ: エクシマー,CO2および光学損失が低いファイバーレーザー用
• ビーム配送部品: 10kW以上の電源密度に耐えるレーザーノズルレイナー
• 非線形光学:UV生成のための周波数変換結晶

2半導体製造

• CVD 原子炉の部品: SiC と GaN の表軸生長システムのためのインライン
• プラズマ・エッチ・シールド: ダエレクトリック・エッチ・メーカーの侵食耐性部品
• イオン植入:最小粒子生成のビームライン部品

3高温産業

• 熱処理管:サファイア結晶の成長炉のために (2100°Cまで)
• 溶融金属処理: アルミニウム/超合金加工のための熱電偶保護管
• 燃焼分析:タービンエンジンの試験スタンド用炎管

4科学機器

• シンクロトロンビームライン:X線窓とモノクロメーター部品
• 低温サンプルホルダー (4K互換性)
• 高圧電池: >100GPaの研究用ダイヤモンドアンビル電池部品

5医療技術

• 手術レーザー配送: ホルミウム/YAGシステムのための内視部品
• 診断装置:MRI対応センサーハウジング
• 歯科用ハンドピース: 消毒可能な軸承部品

よくある質問

Q1: EFGと比較して KY で栽培されたサファイア管の限界は何ですか?

KY成長は優れた光学品質の結晶を生成しますが,主に2つの制限があります.

1. 長さ制限:成長過程における熱グラデントの制限により,単結晶の最大長は通常500mmである.
2. 成長線: 特徴的な成長線は,超高精度の光学のために追加の磨きを必要とする可能性があります.

Q2:包装基準は何ですか?

我々は航空宇宙用品のパッケージを使用します

1. プライマリ:クラス100 クリーンルームの真空密封袋
2. 副次: オーダーメイド 泡から隔離された輸送用ケース
