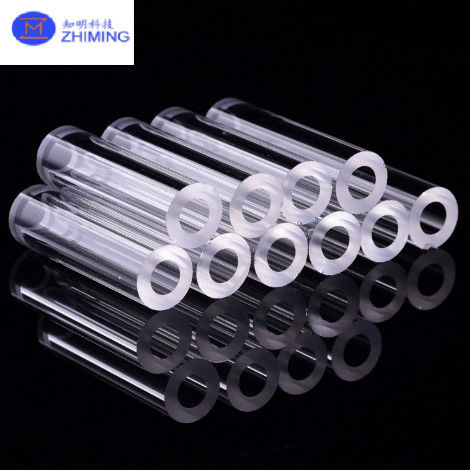

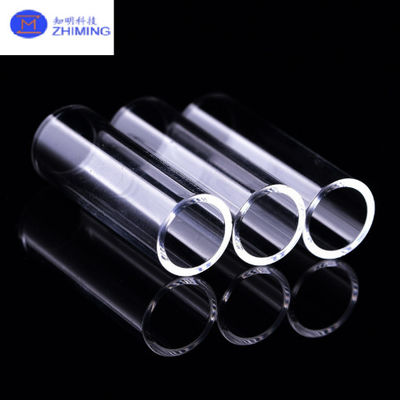

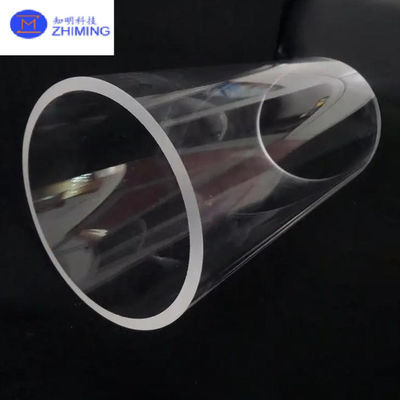

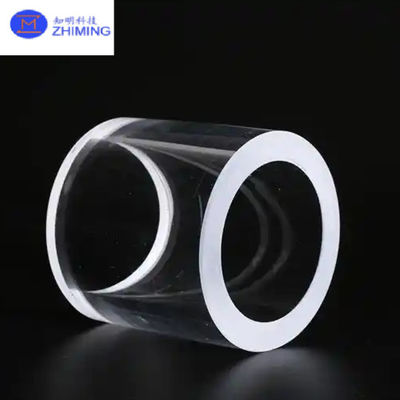

カスタマイズ可能なサファイアチューブ EGS方法 10mm100mm 磨き

カスタマイズ可能なサファイアチューブ EFG法、10mm～100mm 光学研磨

当社のEFG成長サファイアチューブは、高性能セラミックチューブの画期的な製品であり、優れた材料純度と費用対効果の高い製造を両立しています。Edge-defined Film-fed Growth（EFG）法を採用し、これらの単結晶α-Al₂O₃チューブは、10mmから100mmまで、光学グレードの研磨（Ra <0.02μm）で提供されています。EFGプロセスにより、KY法と比較して長いチューブ長（最大1500mm）の製造が可能でありながら、優れた機械的強度と熱安定性を維持しています。これらのチューブは、競争力のある価格で、大型で高品質なサファイアコンポーネントを必要とする産業用途に特に適しています。

200～5500nmの波長範囲で85%以上の透過率を持ち、不活性雰囲気下で1900℃までの熱安定性を備えた当社のEFGサファイアチューブは、ほとんどすべての過酷な環境において、石英や多結晶アルミナを凌駕しています。EFGの独自の毛細管成長メカニズムにより、壁厚（1～25mm）を正確に制御でき、従来の成長方法と比較して優れた寸法の一貫性を持つチューブを製造できます。

主な特徴

1. 製造上の利点

• 連続成長プロセス：最大1500mmの長尺シームレスチューブの製造が可能
• ニアネットシェイプ：材料の無駄と機械加工コストを削減
• 寸法の一貫性：±0.05mm ID/OD公差標準
• 高収率生産：大量注文に費用対効果が高い

2. 材料の卓越性

• 単結晶構造：99.99%以上の純粋なα-Al₂O₃
• 低欠陥密度：エッチピット試験で<50欠陥/cm²
• 制御された配向：C（0001）標準、その他の配向も利用可能

3. 表面品質オプション

• 標準研磨：Ra <0.02μm（光学グレード）
• スーパーポリッシュ：Ra <0.005μm（レーザーグレード）
• 未成長表面：Ra 0.1-0.3μm（産業用途）

4. 熱性能

• 熱伝導率：25℃で35 W/m・K
• 耐熱衝撃性：ΔT >400℃に耐える
• 最高使用温度：1900℃（不活性）、1200℃（酸化性）

5. 機械的特性

• 曲げ強度：550～700 MPa
• 圧縮強度：>2.2 GPa
• ヤング率：390 GPa

用途

1. 産業用高温

• 熱電対保護管：溶融金属温度測定用
• 工業炉ビューポート：熱サイクルと化学的攻撃に耐える
• 結晶成長るつぼ：サファイア、シリコン、化合物半導体用

2. 半導体装置

• プラズマエッチコンポーネント：誘電体エッチャー用耐浸食ライナー
• CVD反応管：SiCおよびGaNエピタキシャル成長システム用
• 拡散炉コンポーネント：高純度プロセスチューブ

3. 照明とディスプレイ

• LED製造：MOCVD反応器コンポーネント
• 高輝度ランプチューブ：UV透過エンベロープ
• プロジェクションシステムコンポーネント：高温光ガイド

4. 科学研究

• 高圧セル：ダイヤモンドアンビルセルの窓
• シンクロトロンビームラインコンポーネント：X線光学系と窓
• レーザー実験チャンバー：高出力レーザー研究用

5. 医療技術

• 外科用レーザー照射：内視鏡コンポーネント
• 医用画像：MRI対応センサーハウジング
• 歯科用機器：滅菌可能な器具コンポーネント

仕様

1. 寸法特性

2. 材料特性

3. 機械的特性

FAQ

Q1：EFGはKYサファイアチューブと比較してどうですか？

• EFGの利点：より長い長さ（1500mm対500mm）、より優れた寸法の一貫性、低コスト
• KYの利点：わずかに優れた光学品質、成長シームがない

Q2：カスタムサイズのリードタイムはどれくらいですか？

• 標準サイズ：4～6週間
• カスタムサイズ：8～10週間
• 特急サービスあり（+25%料金）

Q3：高温用途において、サファイアと石英を比較するとどうですか？
