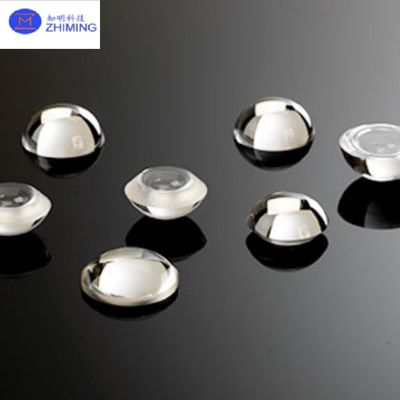

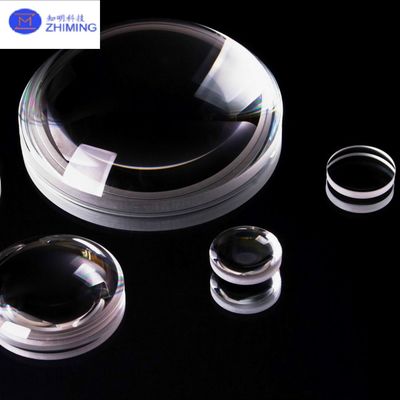

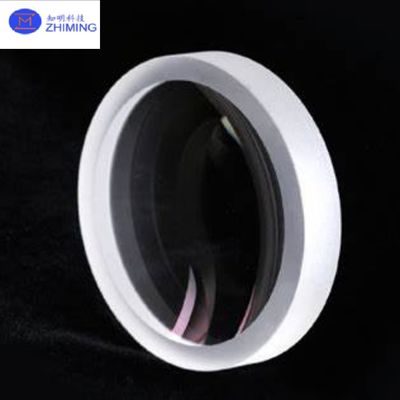

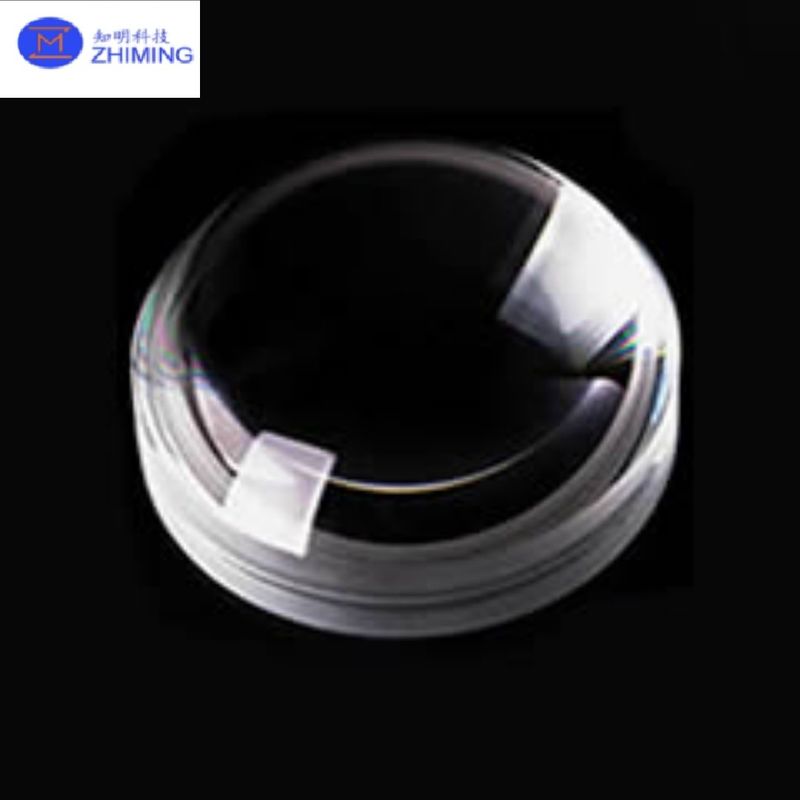

サファイア 光学レンズ 高解像度 硬さ 多尺度 カスタマイズ

サファイア光学レンズ 高い硬さ,多サイズカスタマイズ


サファイア光学レンズは 高性能光学における ゴールドスタンダードであり 卓越した耐久性と 優れた光学透明性を組み合わせます999%純単結晶アルミオキシド (Al2O3),これらのレンズは,UVから中赤外線波長 (250-5000nm) への光伝達の>85%を維持しながら,モース9硬度 (ダイヤモンドに次ぐ) を提供します.従来のガラスや溶融シリカ光学とは異なり,ザファイア の レンズ は,ほとんど 傷つき ませ ん化学的に惰性であり,極端な温度 (-200°Cから+1900°C) に耐える科学機器の応用.
精密製造プロセスは ダイヤモンドツールのCNC加工と サブナノメートルの磨きを組み合わせ レンズを製造します

• 表面荒さ <5Å RMS (ほぼ原子の滑らかさ)
• 波面歪み <λ/10 @ 632.8nm
• 集中精度 <1弧分

1mmから300mmまでの直径で 曲線をカスタマイズできます (平面型,球状型,アスフィア型) これらのレンズは 厳しい環境の光学システムで可能なものの限界を押し広げています


サファイア レンズ の 主要 な 特徴


1サファイアレンズ極端 な 環境 抵抗

• 熱ショック安定性 (ΔT >1000°C)
• 放射性硬度 (gamma > 106 Gy に耐える)
• 酸/アルカリに耐える (HFを除く)

2.サファイアレンズ提供オプティカル性能

• ブロードバンドARコーティングオプション (Ravg <0.2%/表面)
• 低二折り (<5 nm/cm)
• 均質性 Δn <5×10−6

3.サファイアレンズ提供機械 的 な 優位性

• 硬さ 2000 kg/mm2
• 圧縮強度 2.1 GPa
• 密度 3.98 g/cm3

4.サファイアレンズ提供精密製造

• 直径容量 ±0.005mm
• 中央厚さ ±0.01mm
• 表面不規則性 <0.1μm

サファイア レンズ の 応用


1.サファイアレンズ防衛・航空宇宙

• レーザー兵器システムの光学
• ミサイル探査機ドーム
• 宇宙船の星追跡装置


2.サファイアレンズ工業用レーザー

• 高功率CO2レーザーフォーカスレンズ
• ファイバーレーザーコリマター
• レーザー切断ビームの配送

3.サファイアレンズ科学的道具

• ラマン光谱の目的
• シンクロトロン光学
• 低温顕微鏡用レンズ

4.サファイアレンズ医療技術

• レーザー手術用ハンドピース
• エンドスコープ画像光学
• 眼科診断装置

仕様




標準サイズ:

• 直径: 3mm, 5mm, 10mm, 25mm, 50mm, 100mm
• 半径オプション:平面,R5mmからR5000mm
• 厚さ:0.5mmから50mm

コーティングオプション:

• UV-AR: 250~400nm (R<0.5%)
• VIS-AR: 400~700nm (R<0.2%)
• NIR-AR: 700~1100nm (R<0.3%)
• MWIR-AR: 3-5μm (R<1.0%)
