プロダクト細部
Place of Origin: CHINA
ブランド名: ZMSH
証明: rohs
Model Number: SiCOI Wafers
支払いと送料の条件
価格: by case
Delivery Time: 2-4weeks
Payment Terms: T/T
Size: |
4inch/6inch/8inch |
Surface Roughness: |
Ra<0.5nm |
Fracture Toughness: |
3.5 MPa·m¹/² |
CTE (4H-SiC): |
4.2×10⁻⁶/K |
Resistivity (SI): |
>1×10⁶ Ω·cm |
Application: |
Power electronics, radio frequency and 5G communication |
Size: |
4inch/6inch/8inch |
Surface Roughness: |
Ra<0.5nm |
Fracture Toughness: |
3.5 MPa·m¹/² |
CTE (4H-SiC): |
4.2×10⁻⁶/K |
Resistivity (SI): |
>1×10⁶ Ω·cm |
Application: |
Power electronics, radio frequency and 5G communication |

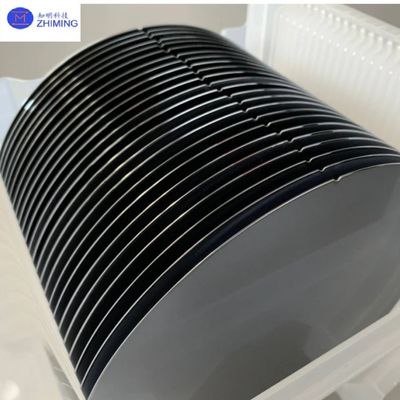

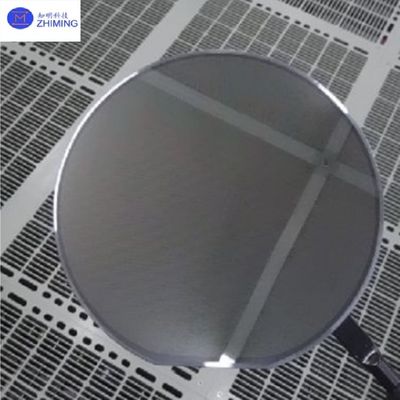

の概要SiCOIウェーハ
SICOI（Silicon Carbide on Insulator）ウェーハは、Smart Cut™またはボンディング＆シンニングプロセスのいずれかを通じて製造される高度な複合基板技術です。 ZMSHは、高品質のSiC薄膜を絶縁層（SiO₂/AlN）と統合することにより、4〜6インチの4H-SICOIウェーハを供給し、親水性ボンディングまたはプラズマ活性化ボンディング技術を介してシリコンまたはSiC基板上に製造します。 Smart Cut™プロセス：水素イオン注入、低温ボンディング、精密剥離を利用して、超薄型SiC層（50nm〜20μm）を実現し、厚さの均一性は±20nmで、高周波、低損失デバイスに最適です。 研削+CMPプロセス：厚い膜の要件（200nmからカスタム厚さ）に適しており、均一性は±100nmで、パワーエレクトロニクスアプリケーションにコスト効率を提供します。 ZMSHは、カスタマイズ可能な導電性または半絶縁性SiC膜を提供し、イオン注入アニーリング最適化または直接シンニング/研磨のオプションを提供して、多様な性能とコストの要件に対応します。
| コンポーネント | 特性 | 仕様 | 測定基準 |
| 4H-SiC膜 | 結晶構造 | 単結晶4H-SiC | ASTM F2094 |
| 欠陥密度 | <10³ cm⁻²（スレッディング転位） | ||
| 表面粗さ（Ra） | <0.5 nm | AFM測定 | |
| 半絶縁性抵抗率 | >10⁶ Ω・cm | SEMI MF397 | |
| N型ドーピング範囲 | 10¹⁶-10¹⁹ cm⁻³ | ||
| 熱伝導率 | >300 W/(m・K) | ||
| SiO₂層 | 形成方法 | 熱酸化 | |
| 誘電率（ε） | 3.9 | JESD22-A109 | |
| 絶縁破壊電界強度 | >10 MV/cm | ||
| 界面トラップ密度 | <10¹¹ cm⁻²eV⁻¹ | ||
| Si基板 | 熱膨張（CTE） | 〜3.5×10⁻⁶/℃ | |
| ウェーハの反り（8インチ） | <50 μm | SEMI M1 | |
| 温度安定性 | >300℃ | ||
| 統合された性能 | ウェーハサイズサポート | 4〜8インチフォーマット |
1. パワーエレクトロニクス
EVインバータ：SICOI基板上のSiC MOSFETは1200Vで動作し、スイッチング損失が30％低減され、800V急速充電システムに対応しています。
産業用モータードライブ：AlN絶縁層を備えたSICOIウェーハは、放熱性を50％向上させ、>10kWモジュールパッケージングをサポートします。
2. RF & 5G通信
mmWaveパワーアンプ：半絶縁性SICOI上のGaN HEMTは、28GHzで8W/mmの出力を達成し、>65％の効率を実現します。
フェーズドアレイアンテナ：低誘電損失（tanδ <0.001）により、衛星通信の信号減衰を最小限に抑えます。3. 量子コンピューティングとセンシング
スピン量子ビットキャリア：超薄型SiC膜（<100nm）は、低ノイズ環境を提供し、コヒーレンス時間を1ms以上に延長します。
高温MEMSセンサー：航空宇宙エンジンのモニタリングで300℃での安定した動作。4. 家電製品
急速充電IC：SICOIベースのGaNデバイスは、>200W充電を可能にし、フットプリントを40％削減します。
ZMSHのサービス
主要な広帯域ギャップ半導体基板プロバイダーとして、R&Dから量産まで、エンドツーエンドの技術サポートを提供しています。
· プロセスコンサルティング：比較データを使用して、Smart Cut™（高精度）または研削+CMP（コスト効率）ソリューションを推奨します。
· ウェーハレベルテスト：界面状態分析、熱抵抗マッピング、高電圧信頼性検証が含まれます。
Q&A
1. Q: SICOIウェーハとは何ですか？
2. Q: SICOIはSOIと比較してどうですか？
A: SICOIは、SOIよりも5倍高い熱伝導率（>300W/m・K）と3倍高い絶縁破壊電圧（>8MV/cm）を提供し、800V以上のパワーエレクトロニクスおよび5G mmWaveアプリケーションに最適です。
