​​石英キャピラリーチューブ 大口径 / 小内径 99.999% 純粋 SiO₂

​​石英キャピラリーチューブ 大口径/小内径 99.999% 純粋 SiO₂

石英キャピラリーチューブは、高度なチューブ引き技術を用いて、高純度溶融シリカ（二酸化ケイ素、SiO₂）から製造された精密マイクロチューブです。 大口径（外径 ≥1 mm）と小口径（内径 1 μm まで）の両方の仕様で利用できます。 主な利点には以下が含まれます: ​​極度の耐熱性​​: 短期的な耐性は最大 400°C、300～360°C での長期的な安定性; ​​化学的慣性​​: 強酸（HF を除く）、アルカリ、有機溶剤に耐性があり、腐食性環境に最適です; ​​光学的な透明性​​: 完全な UV から IR への透過（185～3500 nm）、分光分析に適しています; ​​機械的性能​​: 引張強度は >600 kpsi で、剛性と柔軟性（ラップ可能）を兼ね備えています。 ​​ZMSH​​ はカスタマイズされた生産を専門とし、設計と製造からテストまで、エンドツーエンドのサービスを提供しています。 用途は、ガスクロマトグラフィー、マイクロ流体チップ、医療機器に及び、カスタム図面、少量バッチの迅速な納品をサポートしています。

の仕様石英キャピラリー

の主な特徴 石英キャピラリー

1. ​​化学的安定性​​

· 幅広い pH 耐性（1～14）、金属やセラミックと比較して優れた HF 耐食性。

· 表面不活性化により、サンプルの吸着を最小限に抑え、微量分析に不可欠です。

​​2. 熱的安定性​​

· 超低熱膨張係数（5.5×10⁻⁷/°C）、熱衝撃（-200～1100°C）に耐えます。

· 高温での軟化や変形がなく、CVD およびレーザー加工に対応しています。

​​3. 機械的性能​​

​​· 引張強度​​: >600 kpsi（Optube シリーズ）;

· ​​柔軟性​​: ポリイミドコーティングにより、ミリメートルスケールまでの曲げ半径を実現します。

4. ​​光学性能​​

· UV: 185 nm で ≥90% の透過率; 可視光: ≥95%; IR: 3500 nm で ≥85%。

· 高精度な光学センシングとイメージングのための低光散乱。

​​5. 寸法多様性​​

​​· 小口径​​: 内径 1～2500 μm、肉厚 10～1000 μm、±0.5% の公差;

​​· 大口径​​: 外径最大 3500 μm、長さ 5000 m、勾配肉厚のカスタマイズをサポート。

​​6. 表面処理​​

· ポリイミドコーティング（400°C）、金属メッキ（金/ニッケル）、疎水性/親水性修飾。

の主な用途 石英キャピラリー

1. 分析機器​​

​​- ガスクロマトグラフィー（GC）​​: 複雑な有機物（例：炭化水素、汚染物質）を分離するためのカラムキャリア;

​​- キャピラリー電気泳動（CE）​​: 生体分子（DNA、タンパク質）の高分解能分離。

2. ​​マイクロ流体​​

- マイクロリットルスケールの流体制御（薬物送達、単一細胞分析）用のマイクロリアクターおよび細胞選別チップ。

3. ​​医療機器​​

​​- 最小侵襲手術​​: リアルタイムイメージングと組織サンプリング用の内視鏡カテーテル;

​​- 体外診断（IVD）​​: 高感度バイオマーカー検出用の液体生検チップ。

4. ​​産業製造​​

- ​​レーザー加工​​: ファイバーレーザー用の光学窓、高出力レーザー透過;

​​- 半導体​​: ウェーハエッチング装置における高温観察窓。

5. ​​研究開発​​

- ​​ナノ流体​​: 単一分子検出用の 1 μm 未満の内径;

​​- 光学センシング​​: エバネッセント波ベースの化学/生物学的センサー。

ZMSH のサービス

​​ZMSH​​ は石英キャピラリーチューブの深いカスタマイズに焦点を当て、原材料の選択から最終製品の納品まで、フルチェーンサービスを提供しています。クライアントは、次のパラメータを指定できます:

内径（最小 1 μm）、外径（最大 3500 μm）、長さ（最大 5000 m）;

特殊機能: 屈折率勾配、レーザー損傷耐性コーティング;

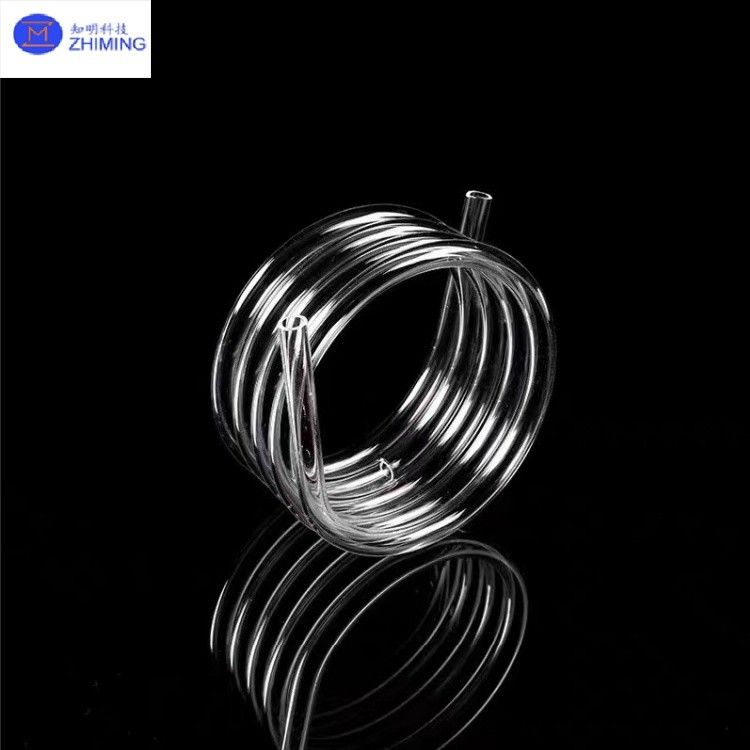

非標準形状（スパイラル、分岐）およびハイブリッド材料（石英-金属複合材）。

​​能力​​:

精密チューブ引きと CNC 加工による ±0.03 mm の寸法制御;

包括的なテストレポート（透過率、熱膨張）とアプリケーションの最適化;

半導体装置メーカー、光通信会社、研究機関向けのプロトタイプと量産をサポート。

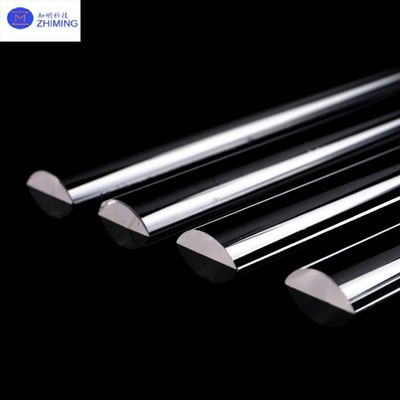

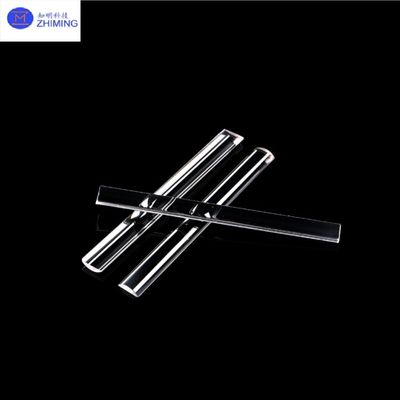

関連製品の推奨事項: 石英ロッド
