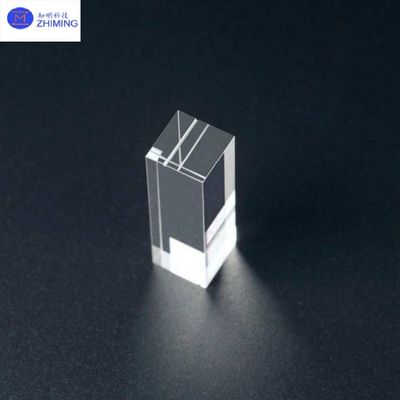

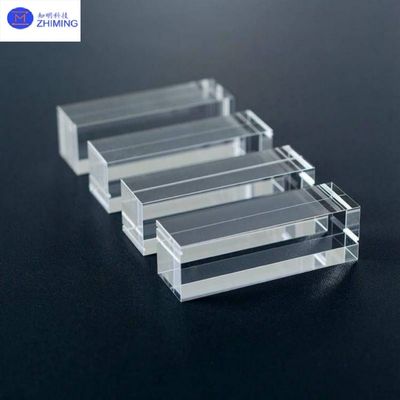

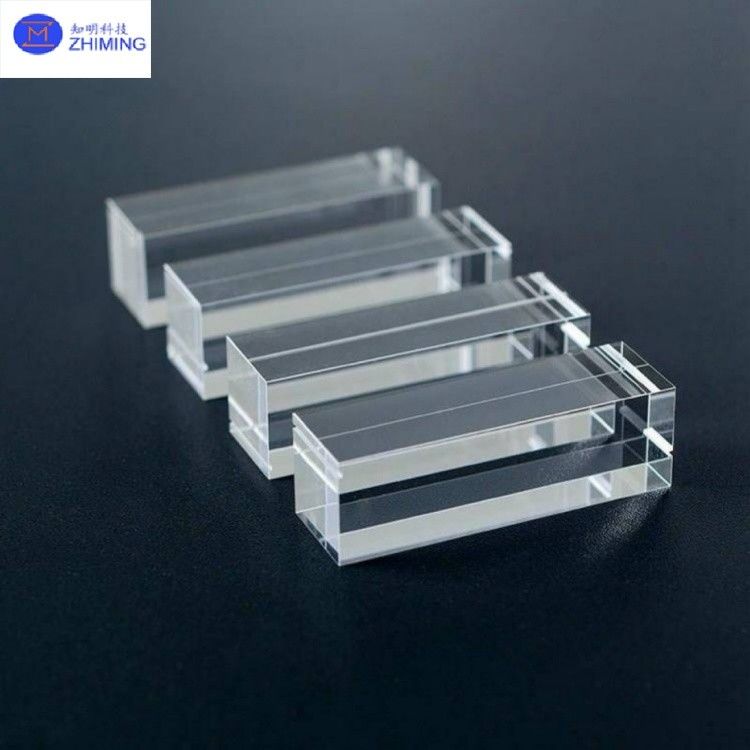

カスタマイズされたクォーツ光学ガラスプリズム UVグレードの溶融シリカ直角プリズム

カスタマイズされたクォーツ光学ガラスプリズム UVグレードの溶融シリカ直角プリズム

クォーツプリズムは,精密磨き,磨き,コーティングプロセスを通して,高純度溶融シリカ (二酸化シリコン,SiO2 ≥99.999%) から製造された光学部品である.極度の熱安定性がある (200°C~1100°C)低熱膨張系数 (5.5×10−7/°C) とUVからIRのフルスペクトル伝達性 (185~3500nm).主な利点は以下の通りである.

化学的惰性強い酸 (HFを除く),アルカリ,有機溶媒に耐性があり,腐食性のある環境に適しています.

· 光学精度:表面図の精度 λ/10@632.8nm,角容量 ±3弧秒.

■ 形状が多様直角,五角形,ドバ,屋根のプリズムで,ビーム分割,イメージング,光経路偏差などのカスタマイズされた機能をサポートします.

ZMSHはカスタム製造のクォーツプリズムに特化した 設計から大量生産までエンドツーエンドサービスを提供しています半導体製造図面に基づくカスタマイズと小批量迅速な配送をサポートする (例えば,寸法: 3 ‰ 72.5 mm 縁長, 0.1 ‰ 5 mm 厚さ).

仕様クォーツプリズム

注: 要求に応じてカスタムコーティング (AR/HR/PBS) と計測報告書が提供されます.

主要な特徴qワルツプリズム

1物質の性質

わかった

わかった- 高度な純度SiO2 ≥99.999%,不純 <5ppm,低紫外線吸収度 (>200nmで90%の伝導性) を確保する.

- 高温耐性:短期耐久性 1200°Cまで,長期運用安定性 800~1000°C. 熱膨張係数は標準ガラスの10分の1です.

2. オプティカルパフォーマンスわかった

- 伝播力:≥90% (UV: 185 nm), ≥95% (可視), ≥85% (IR: 3500 nm)

- 低分散:Abbe数>65で,高精度アプリケーションのためのスペクトル拡張を最小限に抑える.

3機械的特性

- 圧縮強度:> 1000 MPa,機械ショックに耐える.

- 軽量密度は2.2g/cm3 K9ガラスより15%軽い

4表面処理

わかった

- 塗装の選択肢:反射性コーティング (AR,R<0.5%@400~1600 nm),反射性コーティング (Al/Ag,R>95%),レーザー損傷耐性コーティング.

- エッジデザイン:<0.2×45° ストレスの濃度を減らすための保護チャンファー

5形状の多様性

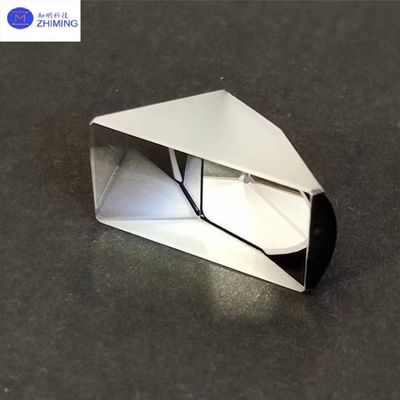

- 直角プリズム:光経路の曲線が90°または180°で,ペリスコープやオートコリマターで使用される.

わかった- ペンタゴナルプリズム:ローテーションなしで 90°の画像偏差,レーザー距離計に最適です.

わかった- 鳩のプリズム:照明の回転角を2倍にします パノラマ表示システムに適しています

- 屋根のプリズム:光の経路を90°折りたたむ. 通常望遠鏡で使用される画像を逆転させる.

主要な用途qワルツプリズム

1オプティカル・インストルーメント

■ 光谱学光譜光計とラーマン光譜計における分散元素

■ イメージシステム:顕微鏡や望遠鏡におけるプリズムを翻訳する (例えば,ドブプリズム).

2レーザー技術

線束制御:レーザー共鳴器と距離計のビームステアリング (五角型プリズム)

■高電力用途:切断/溶接システムでは106W/cm2のレーザー強さに耐える.

3半導体製造

■ ワッフル検査フォトリトグラフィー機器のアライナメントプリズム

■ 梱包試験赤外線熱画像窓プリズム

4医療機器

■内視鏡画像:医療用光ファイバーで 操縦プリズム

レーザー療法眼科手術における 精密な光経路ガイド

5研究と産業

量子通信:単光子検出器で光経路を折りたたむ

航空宇宙:衛星リモコンセンシングにおけるUV画像プリズム

ZMSHのサービス

ZMSHは,光学設計から量産までエンドツーエンドサービスを提供し,クォーツプリズムの深層カスタマイゼーションに焦点を当てています.クライアントは材料 (例えばJGS1UVグレードの溶融シリカ) を指定することができます.寸法 (372).5 mm 縁長),角容量 (± 3 弧秒),および機能要件 (例えば,レーザー損傷耐性コーティング,グラデント屈折率).複合材料 (クォーツ金属結合).
