商品の詳細:
お支払配送条件:
|
| 直径: | 3インチ (76.2mm) | 厚さの許容度: | ±0.02mm |
|---|---|---|---|
| 表面の荒さ: | ≤1nm (磨きグレード) | 193nmにおける透過率: | >92% |
| CTE (RT-300°C): | 0.55×10−6/°C | 申請: | 半導体製造 高功率レーザー |
| ハイライト: | 高純度石英基板,3インチ石英基板,76.2mm石英基板 |
||

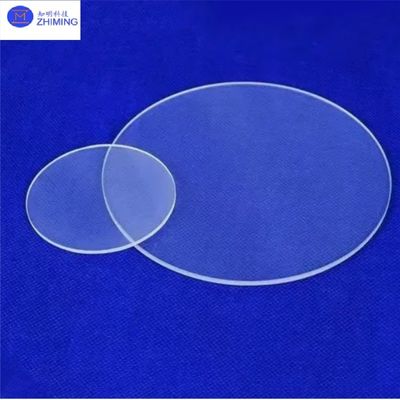

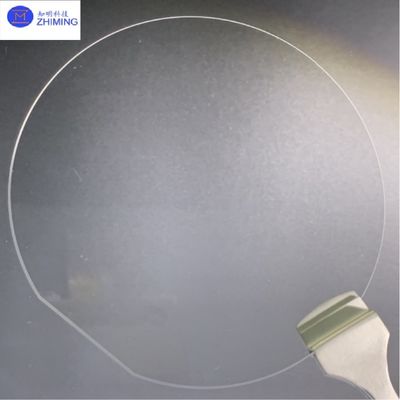

3インチ石英ウェーハ（76.2mm）は、高度な半導体、光電子、精密光学用途向けに特別に設計された、大判、高純度溶融シリカ基板であり、より広い処理領域を必要とします。 2インチウェーハと比較して、3インチ仕様は生産効率を向上させ、エッジロスを削減するため、バッチ製造されるMEMSデバイス、高度なフォトマスク、レーザー光学システムに特に適しています。
ZMSHは、大判石英ウェーハのカスタム製造を専門としており、以下を提供しています。
· フルサイズ対応: 2インチから12インチのウェーハまで、非標準サイズのカスタマイズをサポート
· 複雑な形状加工: 円形ウェーハ、正方形プレート、特殊形状カット（例：扇形、Dカット）
· 多機能表面処理: 片面/両面研磨、コーティング（AR/IR/DLC）、微細構造エッチング
· 業界ソリューション: 半導体グレードの清浄度（クラス100）、レーザー穴あけ、高精度アライメントマーク
| arameter仕様 | 直径 |
| 3インチ（76.2mm） | 厚さ公差 |
| ±0.02mm | 表面粗さ |
| ≤1nm（研磨グレード） | 193nmでの透過率 |
| >92% | CTE（RT-300°C） |
| 0.55×10⁻⁶/°C | 平行度 |
| ≤5μm | 真空適合性 |
| 10⁻⁹ Torr | 主な特徴 |
- 深紫外光最適化: 193nmで92%以上の透過率により、ArFリソグラフィおよびDUVレーザー用途をサポート
- 耐熱衝撃性: 熱膨張係数0.55×10⁻⁶/°C、急激な温度サイクル（1000°C/分）に耐える
- 化学的グレードの不活性: プラズマエッチング耐性があり、ドライエッチングおよびCMP環境に適しています
- 機械的補強: オプションの化学強化により、曲げ強度が300%から500MPa向上
主な用途3インチ石英ウェーハの
| 大判フォトマスク基板、EUVリソグラフィ光学系、3D ICインターポーザー | 高出力レーザー |
| レーザー共振器ミラー、kWレベルファイバーレーザーエンドキャップ、超高速レーザーパルス圧縮グレーティング基板 | 量子技術 |
| 量子ビットキャリアウェーハ、コールドアトムチップ真空ビューポート | 航空宇宙 |
| 衛星光学ペイロードウィンドウ、耐放射線センサー保護カバー | バイオメディカル |
| マイクロ流体チップマスター、DNAシーケンシングチップ基板、内視鏡ライトガイド | カスタム石英プリズムソリューション |
| ZMSHは、UVからIR波長域向けの石英プリズムのカスタマイズサービスを提供しており、直角プリズム、ペンタプリズム、ビームスプリッタープリズムなどを含み、以下を特徴としています。 | · ナノメートルレベルの表面精度 |
· 特殊コーティング
（レーザー損傷耐性コーティング、偏光ビームスプリッターコーティング）· 統合処理
（プリズムウェーハハイブリッド構造、マイクロチャネル冷却設計）レーザービームシェーピング、スペクトル分析、高エネルギー物理実験における最先端の用途に最適です。
FAQ1. Q: 3インチ石英ウェーハは、より小さいサイズと比較してどのような利点がありますか？
A: 3インチ（76.2mm）石英ウェーハは、2インチウェーハよりも44%広い有効面積を提供し、MEMS製造および光学コーティングプロセスにおけるエッジロスを削減し、スループットを向上させます。2. Q: 3インチ溶融シリカウェーハを適切に扱うには、どのように保管すればよいですか？
タグ: #3インチ石英基板、#カスタマイズ、#溶融シリカプレート、#SiO₂結晶、#石英ウェーハ、#JGS1/JGS2グレード、#高純度、#溶融シリカ光学部品、#石英ガラスプレート、#カスタム形状スルーホール、#3インチ石英基板、#76.2mm径
