プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
証明: rohs
モデル番号: クォーツガラス 光窓
支払いと送料の条件
最小注文数量: 10
価格: by case
パッケージの詳細: 100グレードのクリーンルームでの梱包
受渡し時間: 5-8weeks
支払条件: T/T
供給の能力: 月1000個
材料: |
溶融したシリカ |
厚さ: |
8.3mm |
直径/サイズ: |
カスタマイズ可能 |
トランスミッションの範囲: |
190 nm ~ 2500 nm |
パラレリズム: |
<3アーキミンス |
コーティングオプション: |
ARコーティング、反射防止コーティングなど。 |
材料: |
溶融したシリカ |
厚さ: |
8.3mm |
直径/サイズ: |
カスタマイズ可能 |
トランスミッションの範囲: |
190 nm ~ 2500 nm |
パラレリズム: |
<3アーキミンス |
コーティングオプション: |
ARコーティング、反射防止コーティングなど。 |

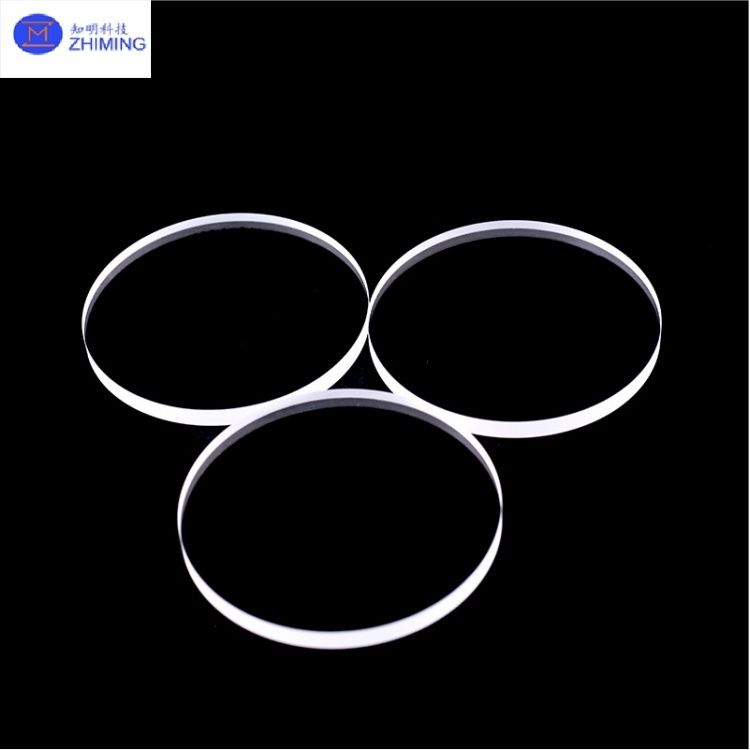

カスタム形 石英光学ガラス窓 厚さ8.3mm 高屈折率
クォーツ光学窓 (厚さ8.3mm) は高純度溶融シリカ (SiO2) から精密設計され,例外的な光学透明性,熱安定性,化学惰性を提供します.先進的なレーザーシステムにおける要求の高いアプリケーションのために設計された半導体製造,真空観測,この製品は,カスタム幾何学 (円形,四角形,不規則形) と複雑な構造 (穴,ベーリングエッジ,異なる光学統合ニーズを満たすため補完製品には,クォーツプリズム,フィルター,レンズが含まれます.
| パラメータ | 価値/説明 |
| 材料 | 溶融したシリカ |
| 厚さ | 8.3mm |
| 直径/サイズ | カスタマイズ可能 |
| 表面の質 | 60/40以上 |
| トランスミッション範囲 | 190 nm ~ 2500 nm |
| 屈折指数 (@587.6 nm) | 1.458 |
| 表面の平らさ | λ/4 @ 632.8 nm |
| パラレリズム | <3アーキミンス |
| コーティングオプション | ARコーティング,反射コーティングなど |
1オプティカルパフォーマンス
超紫外線 (170~2500nm) と赤外線 (3500nmまで) の範囲で> 90%の伝播率があり,UV-Vis-NIRアプリケーションに最適化されています.
- 低散光: λ/10 の表面平らさを達成 (Zygo インターフェロメトリを用いて試験) と Ra < 1 nm (原子力顕微鏡) を達成し,光の散乱と歪みを最小限に抑える.
2熱耐性
- 高温耐久性: 1100°Cで連続動作し,熱ショックに耐える (1100°C →室温で割れ目がない).
- 超低CTE: 熱膨張係数は0.55×10−6/°C (25~300°C) で,極端な熱循環でも次元安定性を保証します.
3機械的・化学的耐久性
- 硬さ:モース硬さ7と圧縮強さ1100MPa,機械的磨損と高圧環境に耐える.
- 化学耐性: 半導体湿刻と化学蒸気堆積 (CVD) プロセスで検証された酸 (HFを除く) と有機溶媒に耐性がある.
4表面の質
- 超磨き仕上げ:表面粗さ <1nm (Ra) と40/20のスケッチ/掘削仕様,高解像度画像とレーザー光学にとって重要です.
1レーザーシステム
●レーザー出力窓:CO2レーザー (10.6μm) と超高速レーザー (フェムト秒パルス) の保護インターフェースとして機能し,熱レンズとビーム歪みを軽減します.
■UVレーザーシールド:リトグラフィーおよびマイクロ加工システムにおける敏感な部品をUV誘導による劣化から保護する.
半導体製造
●プラズマ観測窓: ワッフル製造におけるプラズマエッチングプロセスのリアルタイムモニタリングを可能にし,真空の整合性と光学透明性を維持します.
· CVD カメラ ビューポート: 腐食性副産物 (例えば SiCl4, NF3) に抵抗しながら薄膜堆積の均一性を監視する.
3. 真空と高放射線環境
· シンクロトロンのビームライン ウィンドウ: 粒子加速器や自由電子レーザーで最小限の吸収で硬いX線 (最大35kV) を送信します.
●真空システムモニタリング: 圧力の整合性を損なうことなく,高真空室への可視性を確保します.
わかった
4分析機器
·スペクトロメーターサンプルウィンドウ:材料の特徴付けをサポートするラマン,FTIR,UV-Visスペクトロスコピーの平面スペクトル応答を保証します.
XRD サンプルホルダー: difrction 分析中に結晶学的な調整を維持する.
5. 防衛・航空宇宙
●超音速車窓: 1000°C/sを超える熱グラディエントと106rad以上の放射線量に対応する.
●レーザー兵器システム: 高エネルギーレーザーパルス (100 kW 〜 1 MW) から光学列車のコンポーネントを保護する.
ZMSH Precision Opticsは高精度クォーツ光学部品の研究開発および製造に特化しており,コア製品にはクォーツ光学窓 (特に8.3mm厚さのバリエーション) が含まれています.プリズムフィルターやレンズです 全て高純度溶融シリカで作られています 優れた光学透明性 熱安定性 化学的惰性です 標準的な円形/四角形から不規則/複雑な幾何形 (穴,ベーリングの縁,レーザーシステムを通して多様な産業ニーズに対応しています.,半導体機器,真空観測,分析機器,防衛/航空宇宙アプリケーション. サービスには,カスタム製造 (CNC加工,磨き,コーティング) から,測定 (表面の平坦性,トランスミッション試験),急速なプロトタイプ開発から大規模生産へ材料の選択と表面処理の最適化に関する技術コンサルティングにより,システムの最適統合を保証します.
1Q:8.3mmのクォーツの窓の最大動作温度は?わかった
A:クォーツの窓 (8.3mm) は,低熱膨張係数 (0.55×10−6/°C) のために,1100°Cまで継続的な使用と1450°Cへの短期的な曝露に耐えることができます.
2. Q:8.3mmのクォーツの窓は UV伝播をサポートしていますか?わかった
A:はい,UV範囲 (185~400nm) で90%以上,赤外線では3500nmまで伝播できます.レーザーシステムやスペクトロスコピーに最適です.
