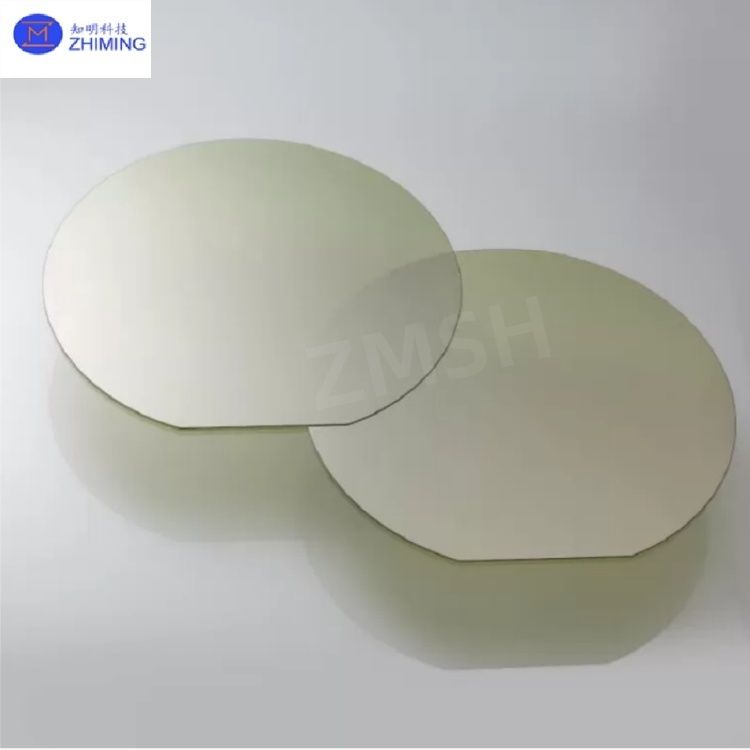

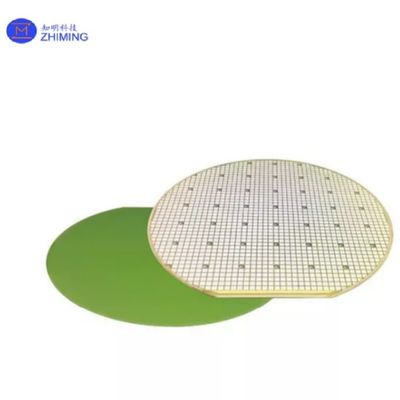

4インチ SiC エピタキシャルウェーハ 4H-N 直径100mm 厚さ350μm プライムグレード

4インチ SiC エピタキシアル・ウェーファー 4H-N 直径100mm 厚さ350μm プライムグレード

シリコンカービード (SiC) の電源装置の製造のためのコア材料として,4インチのSiCエピタキシアルウエファーは4H-N型SiCウエファに基づいています.化学蒸気堆積 (CVD) を使って高均質性を生む低デフォクト密度の単結晶薄膜 その技術的利点は以下の通りです. わかった

· 結晶構造: (0001) 4°オフカットでシリコン面向きで,格子マッチを最適化し,マイクロパイプ/スタッキングの欠陥を減らす.

電気性能: N型ドーピング濃度が2×1014−2×1019cm−3 (±14%の許容度) の間で精密に制御され,0.015−0から調整可能な抵抗性を達成する.15 Ω·cm インサイトドーピング技術による.

わかった

· 欠陥制御: 表面欠陥密度 <25cm−2 (TSD/TED),三角形欠陥密度 <0.5cm−2,磁場補助成長とリアルタイムモニタリングによって確保される.

国内で開発された CVD 機器を活用して ZMSH は,クレーン加工から表軸成長まで,急速な小批量試験 (最低50個のウエファー) と,新しいエネルギー車両のアプリケーションのためのカスタマイズされたソリューションのサポート5Gベースステーションも作りました

4インチのシリコン・エピタキシアル・ウェーバーのキーパラメータわかった

4インチシリウム・シリウム・エピタキシアル・ウェーファーの基本特性と技術的進歩

1. 法律について物質性能 わかった

- 熱伝導性: >350 W/m·K, >200°Cで安定した動作を保証し,シリコンより3倍高い. わかった

- 断裂場強度: >3 MV/cm,最適化厚さ (10 ‰ 100 μm) の10kV+高電圧装置を可能にします. わかった

- キャリア・モビリティ: 電子のモビリティ>900cm2/ (((V·s),より速い切り替えのためにグラデントドーピングによって強化される.

2. プロセスの利点 わかった

- 厚さの均一性: <3% (9点試験) 5~100μmの厚さの制御をサポートする二重温度ゾーン反応器によって わかった

表面質:Ra <0.5 nm (AFM),水素エッチングと化学機械磨き (CMP) によって最適化. わかった

- 欠陥密度: マイクロパイプ密度 <1cm−2,逆バイアスアニールによって最小化される. わかった

3パーソナライゼーション能力 わかった

- 結晶向き: トレンチMOSFETとJBSダイオードの (0001) シリコン面, (11-20) 炭素面,および準ホモエピタキシアル成長をサポートします. わかった

- パッケージ互換性: TO-247/DFNの両面磨き (Ra <0.5 nm) とウェーファーレベルパッケージ (WLP) を提供します.

4インチSiCエピタキシアルウエフルの応用シナリオと技術的価値

1新エネルギー自動車

- メインドライブインバーター: SiC MOSFET モジュールの 1200V エピタキシアルウエファーで,システムの効率を98%まで向上させ,EVの範囲損失を10~15%削減します.
- 急速充電: 800Vのプラットフォームで30分で80%充電できる600Vのウエーファー (テスラ,NIOなど).
わかった

2産業とエネルギー

- 太陽光インバーター: DC-AC 変換のための 1700V ワッフル,効率を99%に引き上げ,LCOEを5−8%低下させる
- スマート・グリッド: 固体トランスフォーマー (SST) の10kVのウエーファーで,トランスミッション損失を0.5%以下に削減する


3オプトエレクトロニクス&センシング

- 紫外線検出器: 炎の監視と生化学的脅威の検出で200~280nmの検出のために3.2 eVの帯域ギャップを使用する.
- GaN-on-SiC RFデバイス: 5Gベースステーション用の4インチウエファーでHEMTを搭載し,PA効率が70%に達する.


4鉄道と航空宇宙

- トラクション・インバーター: 高温 (−55°C~200°C) ワッフル (AEC-Q101認証)
- 衛星電源: 深空DC-DC変換器のための放射線硬化ウエーファー (>100Krad (Si))

ZMSHのSiCウエファーサービス

1基本能力
●フルサイズのカバー: 4H/6H-N,HPSI,SEMI,および3C-Nポリタイプを含む2~12インチのSiC基板/エピタキシャル・ウェーバー.
オーダーメイド製造:オーダーメイド切断 (穴,セクター),ダブルサイドポーリング,WLP.
● 端から端へのソリューション: CVD エピタキシ,イオン植入,焼却,デバイスの検証.
わかった

2生産能力
■ 6インチワッフル:年間生産量は36万個,8インチR&Dラインが稼働
■ 認証: IATF 16949 認証,自動車級製品の生産量は> 95%
■コスト主導:国内CVD機器の75%と,国際競争相手と比較して25%低コスト.

下記はSiC基板の推奨3C-N型である.
