プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
証明: rohs
モデル番号: 6inch SiCのエピタキシアル ウエファー
支払いと送料の条件
最小注文数量: 25
価格: by case
パッケージの詳細: 100グレードのクリーンルームでの梱包
受渡し時間: 5-8weeks
支払条件: T/T
供給の能力: 月1000個
結晶構造: |
4H-SiC単結晶 |
サイズ: |
6インチ |
直径: |
150mm |
耐性: |
0.015–0.15 Ω·cm（調整可能） |
端の排除: |
3mm |
適用する: |
新エネルギー自動車,産業・エネルギー |
結晶構造: |
4H-SiC単結晶 |
サイズ: |
6インチ |
直径: |
150mm |
耐性: |
0.015–0.15 Ω·cm（調整可能） |
端の排除: |
3mm |
適用する: |
新エネルギー自動車,産業・エネルギー |

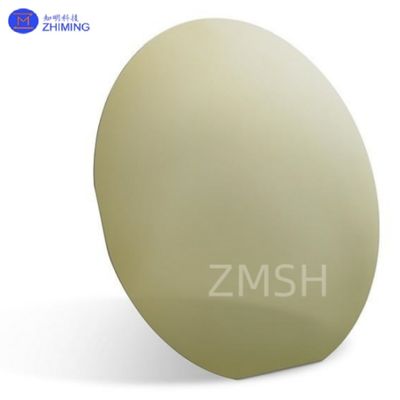

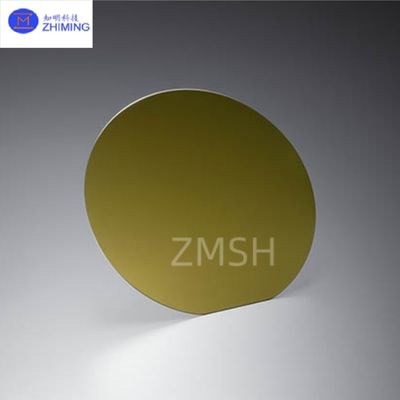

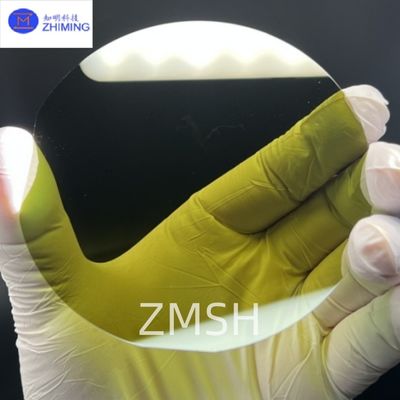

6インチ SiC エピタキシアル・ウェーバー直径 150mm N型 P型 5G通信用
シリコンカービード (SiC) の電源装置の製造のためのコア材料として,6インチの4H-SiCエピタキシアルウエファーは4H-N型SiC基板に基づいています.化学蒸気堆積 (CVD) を用いて高均質性を達成するために栽培欠陥密度が低く 優れた電気性能があります その技術的利点は以下の通りです. わかった
· 水晶構造: (0001) 4°オフカットでシリコン面向きで,格子マッチを最適化し,マイクロパイプ/スタッキングの欠陥を最小限に抑える. わかった
電気性能: N型ドーピング濃度が2×1014−2×1019cm−3 (±14%の許容度) の間で精密に制御され,0.015−0から調整可能な耐性を達成する.15 Ω·cm インサイトドーピング技術による. わかった
· 欠陥制御: 表面欠陥密度 <25cm−2 (TSD/TED),三角形欠陥密度 <0.5cm−2,磁場補助成長とリアルタイムモニタリングによって確保される.
国内で開発されたCVD機器を活用して ZMSHは基板加工から表軸成長まで 完全なプロセス制御を達成します急速な小批量試験 (最低50個のウエファー) と,新しいエネルギー車両のアプリケーションのためのカスタマイズされたソリューションのサポート5Gベースステーションも作りました
| わかったパラメーター | 仕様 |
| 直径 | 150mm (±0.2mm) |
| 厚さ | 50~100 μm (高電圧) |
| ドーピング濃度 (N) | 2×1014 〜2×1019cm−3 |
| 表面欠陥密度 | <25cm−2 (TSD/TED) |
| 耐性 | 0.015・0.15 Ω·cm (調節可能) |
| エッジ除外 | 3mm |
1材料性能
2プロセスの利点
3パーソナライゼーション能力
1. 再生可能エネルギーシステム
●風力タービンインバーター:大型風力タービンのDC-AC変換のための1700VSiCエピタキシアルウエファーで,エネルギー変換効率を99.2%まで向上させ,DC側損失を15%削減します.
■ハイブリッドエネルギー貯蔵: 電力網規模のバッテリー貯蔵システムにおける二方向DC-DCコンバーターのための10kVSiCモジュールで,太陽光/風力発電と電力網の間のシームレスなエネルギー転送が可能になります.
2データセンターの電力インフラ
超効率のPDU: 650VのSiC MOSFETが電源配送ユニット (PDU) に統合され, 98%の効率を達成し,低温消耗により冷却コストを20%削減します.
■ スマート電源ネットワーク:データセンターマイクログリッドにおける高電圧直流 (HVDC) 送電のための3300V SiCチリスターで,送電損失を<0.3%まで最小限に抑える.
3産業用モータードライブ
● 高功率交流駆動: 鉄鋼製造における工業用モーター駆動装置のための1200VのSiCIGBTモジュールで, 97%の効率で変速制御が可能で,エネルギー浪費を12%削減します.
電気フォークリフト: 電気フォークリフトのコンパクトで高性能の400V SiCベースのインバーターで,エネルギー消費を削減することで運転時間を30%延長します.
4. 航空宇宙発電システム
●補助電源ユニット (APU): 航空機のAPUインバーター用の放射線耐性6H-SiC上軸晶片,−55°C~225°Cで信頼性のある動作し,MIL-STD-883放射線硬度試験に合格.
ZMSHサービスと製品ポートフォリオ 私たちのコア事業は, 4H/6H-N型,HPSI型,SEMI型,および 3C-N型ポリタイプを含む 2 ′′12インチ SiC基板とエピタキシャルウエファー,オーダーメイド製造の高度な能力 (e).g,透孔切削,双面磨き,ウエファーレベルのパッケージ) とCVDエピタキシ,イオン植入,焼却,デバイス検証を網羅する端から端のソリューション. 国内で製造されたCVD機器の75%を活用して 低コストなソリューションを提供し グローバル競合他社と比較して 25%低コストの生産コストを達成しています
16インチのシリコン酸硫酸塩の表頭パネルの主要用途は? わかった
A: 新エネルギー車両 (メインドライブインバーター,高速充電システム),太陽光発電のインバーター,5G通信基地局,産業用モータードライブなどに広く使用されています.エネルギー効率の向上と電力消費の削減.
2Q: 6インチのSiCエピタキシアルウエフで 欠陥密度を最小限に抑えるには? わかった
C/Si比の最適化 (0.9),成長温度調節 (1590°C) と磁場補助成長によって欠陥密度が制御され,致命的な欠陥 (例えば3角形の欠陥) <00.4cm−2
