プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
証明: rohs
モデル番号: サファイア ライトコーン
支払いと送料の条件
最小注文数量: 25
価格: by case

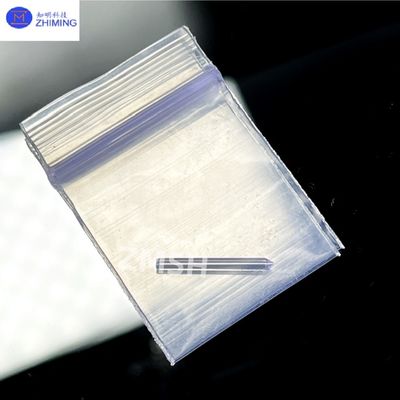

パッケージの詳細: 100グレードのクリーンルームでの梱包
受渡し時間: 2-4か月
支払条件: 電信送金
供給の能力: 月1000個
Dimensions: |
Input diameter Φ0.5-10mm, output diameter Φ1-25mm, length 10-200mm |
Surface Quality: |
Optical grade: Ra≤0.5nm@632.8nm; Industrial grade: Ra≤0.1μm |
Crystal Orientation: |
C-axis/<1120> orientation deviation ±0.5°, customizable for other orientations |
Coating Options: |
UV anti-reflection (200-400nm), IR broadband (3-5μm), high-reflection (>98%@10.6μm) |
Optical Performance: |
Numerical aperture NA 0.15-0.22 (adjustable), transmission loss <0.1dB/cm@1550nm |
Applications: |
Laser Technology，Fiber Optic Communication |
Dimensions: |
Input diameter Φ0.5-10mm, output diameter Φ1-25mm, length 10-200mm |
Surface Quality: |
Optical grade: Ra≤0.5nm@632.8nm; Industrial grade: Ra≤0.1μm |
Crystal Orientation: |
C-axis/<1120> orientation deviation ±0.5°, customizable for other orientations |
Coating Options: |
UV anti-reflection (200-400nm), IR broadband (3-5μm), high-reflection (>98%@10.6μm) |
Optical Performance: |
Numerical aperture NA 0.15-0.22 (adjustable), transmission loss <0.1dB/cm@1550nm |
Applications: |
Laser Technology，Fiber Optic Communication |

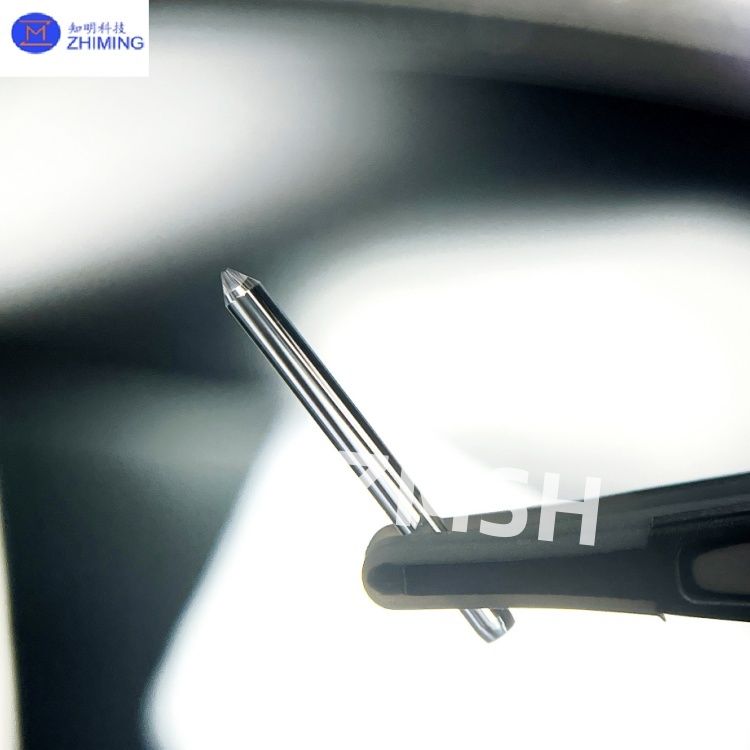

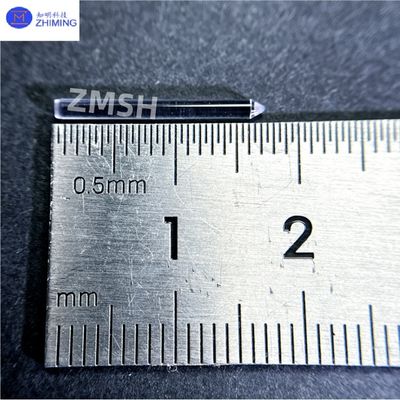

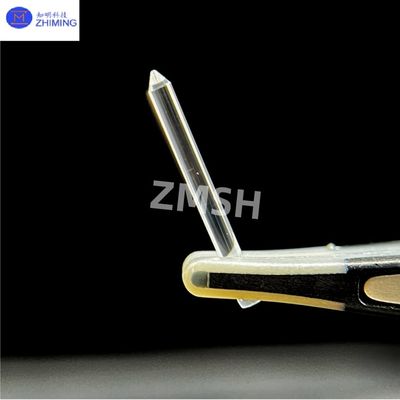

精密サファイア棒 ライトコーン棒 光学グレードRa≤0.5nm
サファイアライトコーンとは,高純度単結晶アルミ酸化物 (Al2O3純度 ≥99.99%) から製造された特殊光学部品である. プロの光学部品メーカーとして,ZMSHは結晶成長,精密加工,コーティング堆積のための完全な生産ラインを維持しています. 製品には先進的なEFG (エッジ定義フィルムフィード成長) テクノロジーを用いて製造され,卓越した軸光学均一性と半径屈折率一貫性を示しています. 独特の角型設計により,効率的なビームカップリング,拡張,またはフォーカス機能が可能になり,先進的な光学システムにおける重要な部品となっています.
|
パラメータカテゴリ
|
仕様
|
|
サイズ
|
入力直径 Φ0.5~10mm,出力直径 Φ1-25mm,長さ 10~200mm
|
|
表面の質
|
光学グレード:Ra≤0.5nm;工業グレード:Ra≤0.1μm
|
|
結晶の方向性
|
C軸/<1120> の方向偏差 ±0.5°,他の方向に調整可能
|
|
コーティングオプション
|
UV反射 (200-400nm),IRブロードバンド (3-5μm),高反射 (>98%@10.6μm)
|
|
オプティカル性能
|
数値アパルチャー NA 0.15-0.22 (調節可能),伝達損失 <0.1dB/cm@1550nm
|
1優れた光学性能:動作波長範囲0.17〜5.5μm (深紫外線から中紫外線),両面磨き後633nmで ≥85%の伝導性
2熱安定性が優れている熱膨張係数はわずか5.3×10−6/K (RTから1000°Cまで) で,高功率レーザー照射に耐える
3特殊な機械的強度モース硬度 9 屈曲強度 700MPa以上
4優れた表面質:光学レベルの表面粗さ Ra≤0.5nm,低光散乱損失を保証する
5精密な幾何学制御:T角容量は ±0.5° 内で厳格に維持され,端面垂直度は < 5 arc-min
1レーザー技術
2光ファイバー通信
3バイオメディカルデバイス
4産業用検査器具
ZMSHは,サファイア型角型棒の包括的なソリューションを提供しています.
1Q: レーザー システム で 使われる サファイア ライト コーン は 何 です か.
A: サファイアライトコーンが主に高性能レーザーのビーム形状とモード変換に使用され,ビームの質と均一性を向上させます.
2Q:なぜ光学コンパーのためにクォーツよりもサファイアを選んだのですか?
答え: 石英 は 石英 と 比べ て 優れている 硬さ,熱 安定性,化学 耐性 を 備わっ ており,要求 の 高い 光学 用途 に 理想 的 に 使え ます.
タグ: #精密サファイア棒 #精密サファイアライトコーン #Al2O3 99.999%, #伝達量≥80%, #精密切断, #光学グレード, #Ra≤0.5nm
