8インチ SiC エピタキシャルウェーハ直径200mm 厚さ500μm 4H-N型

ブランド名:	ZMSH
モデル番号:	8inch SiC Epitaxial Wafer
MOQ:	25
価格:	by case
配達時間:	2-4 weeks
支払条件:	T/T

詳細情報

製品の説明

詳細情報

Place of Origin:

CHINA

証明:

rohs

Diameter:

200mm

Thickness:

500 ±25μm

Epitaxial Thickness:

5-20μm (customizable)

Surface Defect Density:

≤0.5/cm²

Electron Mobility:

≥1000 cm²/(V·s)

Supported Devices:

MOSFET, SBD, JBS, IGBT

Packaging Details:

package in 100-grade cleaning room

Supply Ability:

1000pcs per month

ハイライト:

4H-N SiC エピタキシャルウェーハ

8インチSiCエピタキシャルウェーハ

200mm SiC エピタキシャルウェーハ

製品の説明

8インチ SiC エピタキシアル・ウェーバーの製品概要

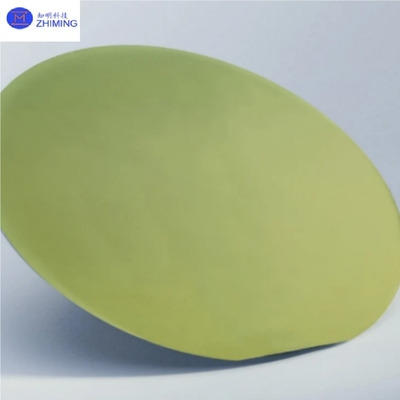

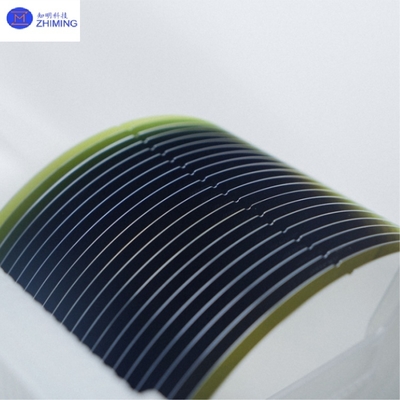

8インチ SiC エピタキシアル・ウェーファー直径200mm 厚さ500μm 4H-Nタイプ

中国のSiC産業チェーンにおけるコア材料サプライヤーとして,ZMSHは成熟した大直径のWafer成長技術プラットフォームに基づいた8インチSiCエピタキシアルウェーバーを独立して開発しています.化学蒸気堆積 (CVD) を利用する高純度SiC基板に均質な単結晶膜が形成されます.

エピタキシア層厚さ: 5-20μm (±3%の均一性)
ドーピング濃度偏差: < 5%
表面殺虫剤の欠陥密度: <0.5/cm2
低背景濃度: <1×1014cm−3
BPD変換効率: >99%

伝統的な6インチウエファーと比較して 8インチウエファは使用面積を78%増加させ自動生産によりユニットデバイスコストを30%削減し EVに最適化します産業用電源他の大規模用途にも使えます.

8インチ SiC エピタキシアルウエフルの製品仕様

パラメータ

仕様

直径

200mm

厚さ

500 ± 25μm

エピタキスの厚さ

5-20μm (カスタマイズ可能)

厚さの均一性

≤3%

ドーピングの均一性 (n型)

≤5%

表面欠陥密度

≤0.5/cm2

表面の荒さ (Ra)

≤0.5 nm (10μm×10μm AFMスキャン)

分割フィールド

≥3 MV/cm

電子移動性

≥1000cm2/v/s

キャリア濃度

5×1013~1×1019cm−3 (n型)

結晶の方向性

4H-SiC (軸外 ≤0.5°)

バッファ層抵抗性

1×1018 Ω·cm (n型)

自動車認証

IATF 16949 に準拠する

HTRB試験 (175°C/1000h)

パラメータ変動 ≤0.5%

サポートされるデバイス

MOSFET,SBD,JBS,IGBT

8インチ SiC エピタキシアル・ウェーバーの主要な特徴

1精密なプロセス制御

閉ループガス流量とリアルタイム温度モニタリングによりナノスケール厚さ/ドーピング制御が可能になり,600~300Vのデバイスデザインをサポートする8インチSiCエピタキシャルウエファー.

2欠陥密度が非常に低い

表面欠陥 <0.2/cm2,外位密度 ~103cm−3, 100k 熱サイクル後に <1%の性能低下を保証する.

3材料の互換性

4H-SiCに最適化され, 8インチSiC表軸のウエファーは,カスタマイズ可能なn型/半絶縁層で,Rの厳しい要件を満たしています_オン(<2mΩ·cm2) と分解強度 (>3MV/cm).

4環境の安定性

耐腐蝕性パシビケーションは,85°C/85%RHで1000h間<0.5%の電気漂流を維持する.

わかった適用するについて8インチのシリコン・エピタキシアル・ウェーバー

1電気自動車

トラクションインバーターとOBCのコア材料で,95%以上の効率と600kWのピーク充電を備えた800Vのプラットフォームが可能になります.

2ソーラー/エネルギー貯蔵

99%効率の良いストリングインバーターはシステム損失を50%削減し,プロジェクトIRRを3~5%向上させる.

3産業用電力

8インチのSiCエピタキシャルウエファーは,サーバーPFCと牽引コンバーターで>100kHzの切り替えを可能にし,100W/in3の電力密度を達成します.

45G通信

GaN RFデバイスの低損失基板,8インチSiCエピタキシャルウェーファーは,マルチチャネル信号の完整性によりベースステーションのPA効率を75%まで向上させています.

常見問題8インチのシリコン・エピタキシアル・ウェーバー

18インチのシリコン酸塩基のエピタキシアルウエファーは 6インチに比べてどんな利点があるのでしょうか?
A: 8インチのウエファは 78%の利用可能な面積を増加させ,より高い出力と EVや電源装置のよりよいスケールエコノミーを通してチップコストを ~ 30%削減します

28インチのシリコン・ウェーバーの欠陥密度はシリコンと比べると?
A: 先進的な8インチSiCエピウエファーでは,シリコン・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス・セールス
