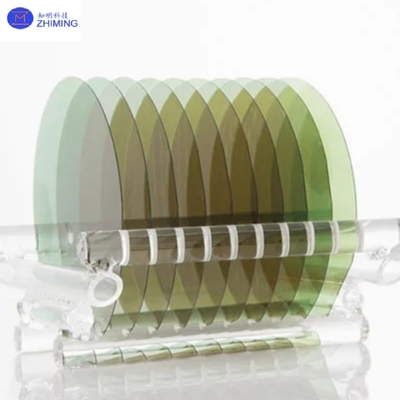

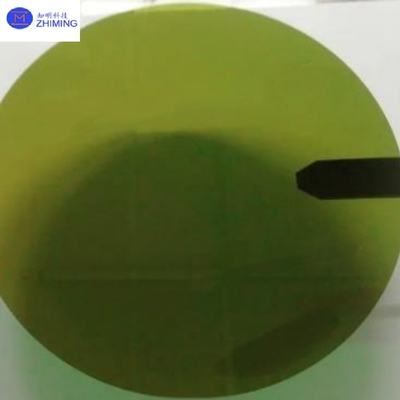

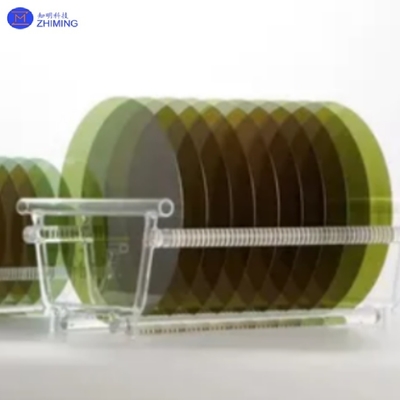

8インチ SiC エピタキシアル基板 MOS グレードプライムグレード 4H-N タイプ大直径

ブランド名:	ZMSH
モデル番号:	8inch SiC Epitaxial Wafer
MOQ:	25
価格:	by case
配達時間:	2-4 weeks
支払条件:	T/T

詳細情報

製品の説明

詳細情報

Place of Origin:

CHINA

証明:

rohs

Diameter:

200mm

Thickness:

500 ±25μm

Epitaxial Thickness:

5-20μm (customizable)

Surface Defect Density:

≤0.5/cm²

Electron Mobility:

≥1000 cm²/(V·s)

Supported Devices:

MOSFET, SBD, JBS, IGBT

Packaging Details:

package in 100-grade cleaning room

Supply Ability:

1000pcs per month

ハイライト:

8インチ SiC エピタキシアル基板

8インチ SiC エピタキシアル

8インチシシMOSグレード

製品の説明

8インチ SiC エピタキシアル・ウェーバーの製品概要

8インチ SiC エピタキシアル基板 MOS グレードプライムグレード 4H-N タイプ大直径

3代目の半導体開発の重要な要素として私たちの8インチの SiC 角質ウエファは材料性能と製造効率の双重的突破を達成します使用面積が78%大きい (200mm) と. 6インチワッフルと欠陥密度 <0.2/cm2を局所生産によって,SiCデバイスコストを> 30%削減します.国内代替とグローバル競争力を推進する.

8インチ SiC エピタキシアルウエフルの製品仕様

パラメータ

仕様

直径

200mm

厚さ

500 ± 25μm

エピタキスの厚さ

5-20μm (カスタマイズ可能)

厚さの均一性

≤3%

ドーピングの均一性 (n型)

≤5%

表面欠陥密度

≤0.5/cm2

表面の荒さ (Ra)

≤0.5 nm (10μm×10μm AFMスキャン)

分割フィールド

≥3 MV/cm

電子移動性

≥1000cm2/v/s

キャリア濃度

5×1013~1×1019cm−3 (n型)

結晶の方向性

4H-SiC (軸外 ≤0.5°)

バッファ層抵抗性

1×1018 Ω·cm (n型)

自動車認証

IATF 16949 に準拠する

HTRB試験 (175°C/1000h)

パラメータ変動 ≤0.5%

サポートされるデバイス

MOSFET,SBD,JBS,IGBT

8インチ SiC エピタキシアル・ウェーバーの主要な特徴

1プロセスイノベーション

国内MOCVDによって 68.66μm/hの表軸成長率 (25%輸入ツールよりも速い) を達成し,自動化切断のための低ストレスの結合により <50μmの曲面を保持する.この高出力プロセスは,従来の方法と比較して20%速く生産サイクルを可能にします.

2物質的な発見

グレードされたキャリア濃度 (5×1013~1×1019cm−3) は SiC MOSFET R を減少させる_{DS (オン)}6インチウエフを18%上回る.最適化されたドーピングプロファイルは,高周波 (>100kHz) でスイッチ効率を15%向上させる.

3環境に優しい

湿度耐性パシブ化により,熱帯エネルギー貯蔵システムを可能にする85°C/85%RHで電気安定性 >1000hが維持されます.この性能は,MIL-STD-810G湿度試験プロトコルによって検証されています..

わかった適用するについて8インチのシリコン・エピタキシアル・ウェーバー

8インチ SiC エピタキシアル基板 MOS グレードプライムグレード 4H-N タイプ大直径 1

1電気自動車

効率が97%で 350kWのピークパワーと 1000kmの範囲を備えています

2超高速充電

1200VのSiCモジュールを液体冷却充電器に組み込み 600kW/10分500kmの充電を可能にします

3航空宇宙発電

衛星のための放射線耐性モジュール (−55°C~200°C,200W/in3),深空ミッションをサポートする.

4量子コンピューティング

調節冷蔵庫で4Kで安定して動作し,量子ビットコアレンスを>1000μs延長する.

常見問題8インチのシリコン・エピタキシアル・ウェーバー

18インチのSiCエピタキシアルウエフの主要利点は何ですか?

A: 8インチのSiCエピタキシアル・ウェーバーは, 6インチのウェーバーと比較して,より高い電力密度と製造コストを低減し,ウェーバー1枚あたり150%以上のダイをサポートし,材料廃棄量を30%削減します..

2Q:どの産業が8インチの SiC エピタキシアル・ウェーバーを使っていますか?わかった

A:EVインバーター,太陽光発電のインバーター,および5Gベースステーションでは,熱伝導性が10倍高く,シリコンよりもバンドギャップが3倍広いため,極めて重要です.

タグ: #8インチ SiC エピタキシアル・ウェーファー#シリコンカービッド基板,#直径200mm, #厚さ500μm, #H-Nタイプ, #MOSグレード, #プライムグレード, #大直径
