商品の詳細:
お支払配送条件:
|
| モデル: | 3 ステーション ダイヤモンド 単線切断機 | ワイヤの走行速度: | 1000 (MIX) m/min |
|---|---|---|---|
| ダイヤモンドワイヤー径: | 0.25～0.48mm | 切る 精度: | 0.01mm |
| 貯水タンク: | 150L | スイング角度: | ±10° |
| ワークステーション: | 3 | ||
| ハイライト: | 三本線単線切断機,サファイアセラミック切断機,サファイアセラミック単線切断機 |
||

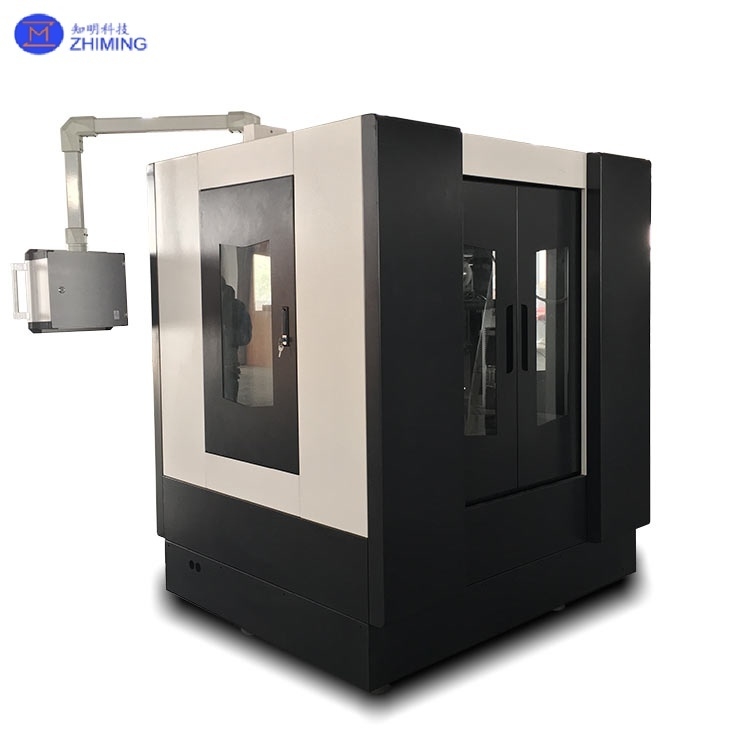

わかったダイヤモンドワイヤー 三本線単線切断機 サファイアセラミックわかった
ダイヤモンドワイヤの三本線単線切断機は 高精度で設計された多本線協働処理システムです砂利のような硬くて脆い材料の高効率の切削その主要構成要素は以下の通りである.
| モデル | 3 ステーション ダイヤモンド 単線切断機 |
| 作業部品の最大サイズ | 600*600mm |
| ワイヤの走行速度 | 1000 (MIX) m/min |
| ダイヤモンドワイヤの直径 | 0.25-0.48mm |
| 供給輪の線路貯蔵容量 | 20km |
| 切断厚さの範囲 | 0~600mm |
| 切断精度 | 0.01mm |
| ワークステーションの垂直起床筋 | 800mm |
| 切断方法 | 材料は静止し,ダイヤモンドのワイヤは揺れ,下り |
| 切断速度 | 0.01~10mm/min (材料と厚さによって) |
| 水タンク | 150L |
| 切断液 | 耐腐蝕性のある高効率の切削液 |
| スイングアングル | ±10° |
| スイング速度 | 25°/s |
| 最大切断張力 | 88.0N (最小単位を設定する0.1n) |
| 切断深さ | 200~600mm |
| 顧客の切断範囲に応じて対応する接続プレートを作る | - |
| ワークステーション | 3 |
| 電源 | 3相5線 AC380V/50Hz |
| 機械の総動力 | ≤32kw |
| メインモーター | 1*2kw |
| ワイヤリングモーター | 1*2kw |
| 作業台のスイングモーター | 0.4*6kw |
| 圧縮制御モーター | 4.4*2kw |
| ワイヤを放出し,回収するモーター | 5.5*2kw |
| 外部寸法 (揺れ式アームボックスを除く) | 4859*2190*2184mm |
| 外部寸法 (揺れ式アームボックスを含む) | 4859*2190*2184mm |
| 機械の重量 | 3600kA |

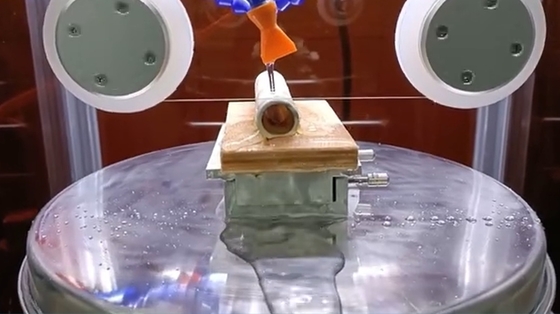

機械はダイアモンドワイヤを動的に磨き + 3つのステーションの同期により動作します:
1. ワイヤー・サイクリング
わかった
2材料の供給:
わかった
3複数の軸の調整
|
特徴
|
記述
|
テクニカルパラメータ/例
|
|
超高精度
|
サーボモーター + ボールスクリューは ±0.01mmの精度を保証します
|
作業部品のサイズ: ø600×600 mm
|
|
効率が高い
|
生産性は200%向上します 生産性は200%向上します
|
切断速度: 400~1200mm/h
|
|
被害は少ない
|
パネウマティック・テンション (0 〜 1 MPa) + オシレーティング・モーション
|
サファイア・エッジ・シッピング <3 μm
|
|
スマートコントロール
|
PLC + プリセットプログラム,断裂検出,クラウドメンテナンスのタッチスクリーン
|
緊張異常の警告
|
|
環境に優しい
|
水性潤滑剤は,塵を減らす;ノイズ <70 dB
|
RoHS規格に準拠する
|
|
物質的互換性
|
加工材料 ≤モース硬度9.5 (例えば,SiC:モース硬度9.2)
|
サファイア,ジャイド,セラミックス
|
ダイヤモンドワイヤ3本線単線切断機A応用
1半導体と太陽光発電:
陶芸品と宝石:
複合材料と金属:
4バイオメディカル&リサーチ
1ダイヤモンドワイヤの三本線単線切断機を工業用に最適にするのは何ですか?
A: 閉ループの緊張制御とサーボ駆動の同期は,サファイア,セラミック,硬脆な材料を切るのに ±0.01mmの精度と200%の効率向上を保証します.
2. Q: 三つのステーションのダイヤモンドワイヤカット機が材料廃棄物をどのように減らすか?
A: その多ステーションワークフローは,切断,積載,卸荷を交互にすることでダウンタイムを最小限に抑え,振動運動は薄いホイール生産のための材料使用を最適化します.
タグ: #ダイヤモンドワイヤ 三本線単線切断機,#SiC/サファイア/シリコン加工,#サファイア,#セラミックス
