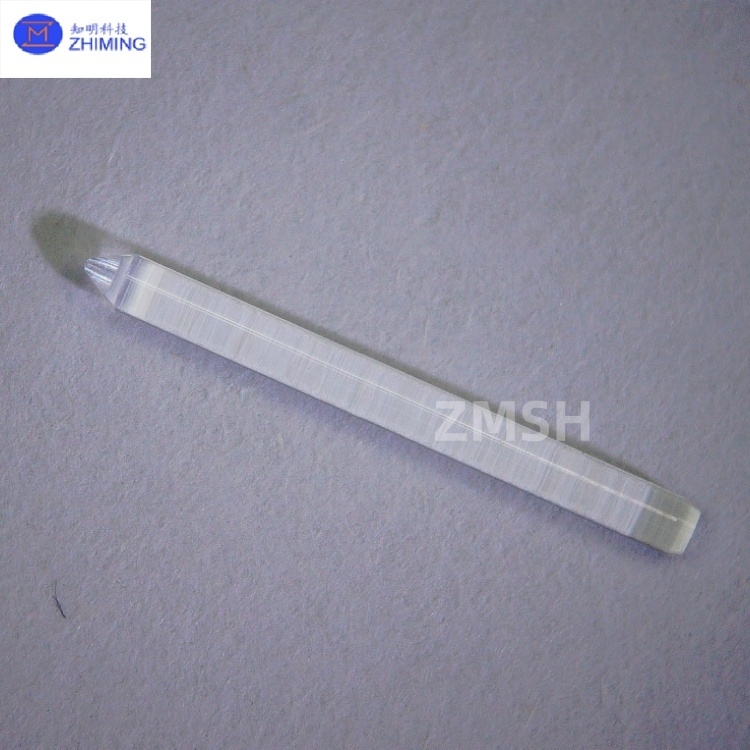

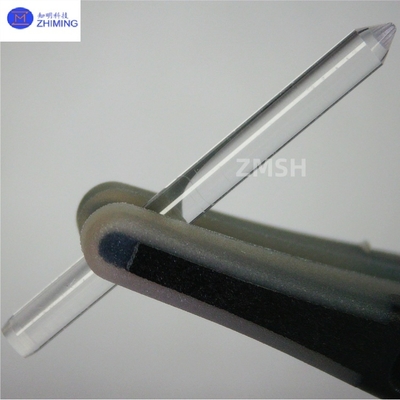

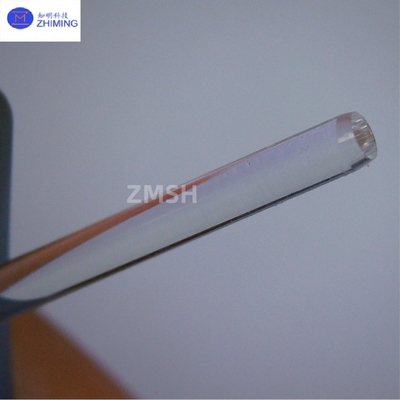

半導体用精密サファイア放電針角型尖端

Name: 半導体用 精密 サファイア 放電針 角型 尖端
Brand: SHANGHAI FAMOUS TRADE CO.,LTD
SKU: サファイア放電針
Price: 115.00 USD
Availability: InStock

ブランド名:	ZMSH
モデル番号:	サファイア放電針
MOQ:	25
価格:	by case
配達時間:	2〜4週間
支払条件:	t/t

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

rohs

材料:

Al2O3純度 ≥99.99%

サイズ:

長さ10～200mm

水晶オリエンテーション:

C軸/<1120> 配向偏差 ±0.5°

コーティングオプション:

UV反射 (200-400nm),IRブロードバンド (3-5μm),高反射 (>98%@10.6μm)

光学性能:

数値アパルチャー NA 0.15-0.22 (調節可能)

アプリケーション:

半導体製造

パッケージの詳細:

100グレードのクリーンルームでの梱包

供給の能力:

月1000個

ハイライト:

半導体用サファイア製の放電針

尖ったサファイア針

精密なサファイア光針

製品の説明

サファイア放電ニードルコア定義

テーパーチップサファイアクリスタルロッド付き精密サファイア放電ニードル

サファイア放電ニードルは、単結晶サファイア（Al₂O₃）から製造された精密放電部品です。そのコア特性は、サファイアの物理的および化学的特性に由来します。

1. 結晶構造

原子が密に配置された三方晶系で、超高硬度（モース9）と圧縮強度（2.1 GPa）を提供します。

2. 熱的特性

融点2050℃、熱伝導率23～26 W/(m・K)（c軸に平行）で、幅広い温度範囲（-40℃～300℃）での安定した動作を可能にします。

3. 電気的特性

誘電率9.4～11.58、絶縁耐力≧10 kV/mmで、高電圧放電（標準範囲：8～12.5 kVpp）をサポートします。

サファイア放電ニードルの主な特徴と利点

1. 精密機械加工能力

チップ精度：ガイドモード成長技術により、チップ曲率半径≦5 μm、放電点直径≦10 μmを実現し、ナノスケールの静電気除去に理想的です。
表面処理：サファイア放電ニードルの超精密研削により、表面粗さRa≦5 Åを実現し、放電中のアーク拡散を最小限に抑えます。

2. 長寿命と信頼性

耐摩耗性：サファイアの硬度はタングステン鋼の3倍であり、サファイア放電ニードルは10⁶回の放電サイクルを可能にします（従来のタングステンニードルの場合は10⁴回）。
耐薬品性：サファイア放電ニードルは、埃の付着を防ぎ、清掃間隔を30日間に延長します（標準材料の場合は7日間）。

3. マルチシナリオ適応性

電圧範囲：サファイア放電ニードルは、パルスDC（DC）およびACモードをサポートし、±0.1 kVの電圧調整精度を実現します。
環境許容度：サファイア放電ニードルは、湿度10～95％（結露なし）および高度5000 mまでの環境で安定して動作します。

4. スマートインテグレーション

リアルタイムモニタリング：統合された温度センサー（±0.5℃の精度）と電流フィードバックシステムにより、異常時の自動シャットダウンが可能になります。
リモートコントロール：RS485インターフェースを介して、調整可能なパラメータ（周波数、電圧、デューティサイクル）を設定できます。

サファイア放電ニードルの主な用途と技術詳細

1. 半導体製造

ウェーハ静電気除去：リソグラフィーマシンウェーハステージに設置されたサファイア放電ニードルは、シリコン表面の±5 kVの静電気を中和し、歩留まりを3％向上させます。
機器保護：イオン注入装置で使用されるサファイア放電ニードルは、10¹⁵ ions/cm²の高エネルギー粒子爆撃に耐えます。

2. 電子機器の組み立てとパッケージング

PCB静電気中和：サファイア放電ニードルは、SMTラインの回路基板上の残留電荷（≦50 V）を中和し、部品の故障を防ぎます。
パッケージングの付着防止：プラスチックフィルムの静電気（表面抵抗10¹²～10¹³ Ω）を除去し、埃の付着を防ぎます。

3. 医療機器

外科用器具：サファイアメス（チップ曲率半径20 μm）は、熱損傷を最小限に抑えながら（例：眼科マイクロサージェリー）、精密な組織切開を可能にします。
内視鏡コンポーネント：134℃/30分のオートクレーブサイクルに耐え、消化器検査での静電気シールドを実現します。

4. 新エネルギーと自動車

バッテリー製造：リチウム電池電極の静電気（電荷密度≦1 μC/m²）を除去し、短絡を防ぎます。
充電インフラ：高電圧充電インターフェースに配置し、アーク放電（放電電流≦10 mA）を回避します。

5. 研究開発と防衛

レーザーシステム：サファイア放電ニードルは、高出力レーザーの窓材として機能し、10⁶ W/cm²の光熱負荷に耐えます。
ミサイルレドーム：誘導システム光学系のサファイアロッドは、≧50 GPaの衝撃に耐えます。

サファイア放電ニードルQ&A

1. Q：サファイア放電ニードルとは何ですか？

A：サファイア放電ニードルは、単結晶サファイア（Al₂O₃）で作られた精密静電気除去部品であり、産業および電子用途で静電気を中和するために使用されます。

2. Q：サファイア放電ニードルのメンテナンス方法は？

A：ニードルチップをアルコールで定期的に清掃して汚染物質を除去し、摩耗がないか検査し、放電効率が低下した場合は交換してください。

タグ：#精密サファイア放電ニードル、#サファイアライトコーン、#Al₂O₃ 99.999％、#透過率≧80％、#精密切断、#光学グレード、#Ra≦0.5nm、#サファイア放電ニードル、#サファイアテーパーチップ、#サファイアクリスタルロッド
