| ブランド名: | ZMSH |
| モデル番号: | サファイアブランク |
| MOQ: | 25 |
| 価格: | by case |
| 配達時間: | 2-4weeks |
| 支払条件: | T/T |

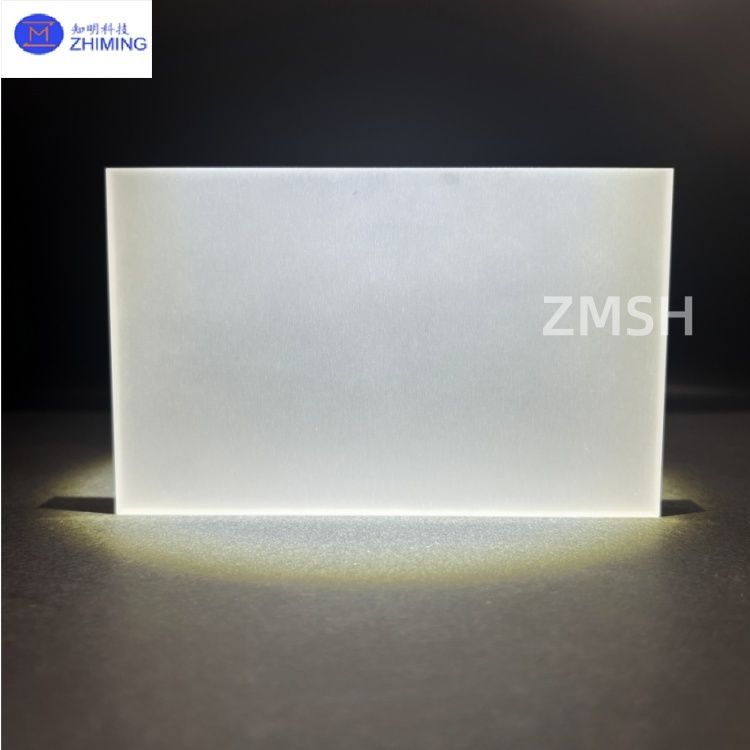

サファイア空白118mm×74mm×8mm 高硬度 赤外線窓用
サファイア・ブランク/基板は,大きなサイズのサファイア・ボールの方向化,切断,粗末な磨きによって得られた四角形または円状のプレートのような材料を指します.まだ最終精密磨き (CMP) やパターニング (patterning) プロセスを受けていないため,様々なサファイア最終製品の製造のための中間半成品として使用されます.基材はαアルミニウム酸化物 (αAl2O3) 単結晶で,正規な格子構造を有する.
ZMSH サービス 紹介 私たちは高性能結晶材料の研究,開発,製造を専門としています. さまざまな仕様でサファイア空白/基板を提供することに加えて,当社の会社はサファイアウエファー (LEDとマイクロLEDのために) を生産するための強力な精密加工能力を持っています.サファイア光学窓/ドーム (光電機器と軍事用)半導体機器の室内内内膜用) と,顧客の図面に従ってカスタム形のサファイア部品. 結晶の成長から精密加工まで 一端的なソリューションを提供することに コミットしています
1 半導体照明 (LED):GaNベースのLED表軸成長のための主流の基板材料.世界のLEDチップの90%以上がサファイア基板を使用しています.
2 消費者電子機器:スマートフォンのカメラレンズカバー,指紋センサーカバー,Apple Watchのような高級ウェアラブル用の画面カバーとして使用され,その摩擦耐性を利用します
3 光学と軍事用途:ミサイルラドーム,赤外線窓,電光ポッド,レーザー窓で使用され,高速,高温,雨侵食などの極端な条件に耐える必要があります.
産業・科学研究半導体機器の観測窓,バーコードスキャナー窓,高温ビューポート,科学機器の基板として使用される.
1. 未磨いたサファイアチューブ KY 方法 粗い空白 オーダーメイドサイズ
1. Q: サファイア基板は何のために使用されますか?
A: 主にGaNベースのLEDチップの栽培のための基礎材料として,高級消費電子機器の保護カバーとして使用されます.
2LEDの製造にはなぜサファイアが使用されるのか?
A:サファイアには優れた熱安定性,高硬度,GaNと互換性のある格子構造があり,高明るさのLED生産に最適です.
タグ: #サファイア・ブランク#カスタム #高硬さ#S18mm×74mm×8mm, #高硬さ, #赤外線窓
