| ブランド名: | ZMSH |
| モデル番号: | サファイアチューブは半塗装されています |
| MOQ: | 25 |
| 価格: | by case |
| 配達時間: | 2-4weeks |
| 支払条件: | T/T |

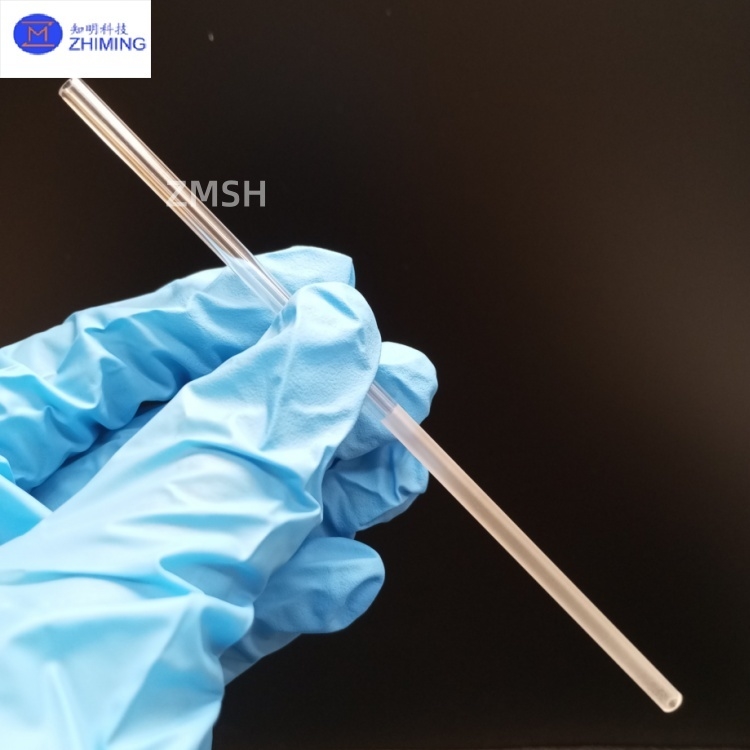

光学機器用カスタムサファイアチューブ半研磨Al₂O₃単結晶
サファイア半研磨チューブは、通常、光学グレードのサファイア（α-Al₂O₃単結晶）から製造されています。予備研磨処理が施され、その結果、表面品質は、粗加工されたブランクチューブとミラー仕上げの完全研磨チューブの中間に位置します。
「半研磨」という用語は、チューブが特定の研磨プロセス（粗研磨や予備ファイン研磨など）を受けており、ほとんどの機械加工痕が除去され、良好な表面平滑性が得られていることを示していますが、最高の表面品質要件にはまだ達していません。特定の用途によっては、その後のカスタム仕上げが必要になる場合があります。
サファイア半研磨チューブの主な特徴は、サファイア材料自体の優れた特性と、その半研磨状態に由来します。
1. 極度の硬度と耐摩耗性： サファイアはモース硬度9で、ダイヤモンドに次ぐ硬度です。これにより、摩耗や引っかき傷に対する耐性が非常に高く、高摩耗環境に適しています。
2. 優れた光学特性： サファイアは、200 nmから5500 nmのスペクトル（UV、可視光、近赤外光をカバー）内で良好な光透過性を示し、赤外線透過率は温度に関わらず安定しています。
3. 高温耐性と化学的安定性： サファイアは最大1900℃の温度に耐えることができ、ほとんどの酸やアルカリに対する強い耐食性を示し、過酷な化学環境や高温ビューポートに適しています。
4. 半研磨状態の具体的な利点：
これらの特性を活かして、サファイア半研磨チューブは、さまざまなハイエンド分野で広く使用されています。
以下の表は、サファイアチューブと半研磨チューブの主な技術パラメータをまとめたものです。
注: 「半研磨」チューブの具体的なパラメータ（特に表面粗さと品質）は、処理レベルと顧客の要件に応じて、「一般値」と「高精度/完全研磨」の値の間に位置することが一般的です。
|
パラメータ名 |
説明 |
サファイアチューブの一般値/範囲 |
高精度/完全研磨で達成可能な値 |
半研磨チューブの代表値（参考） |
|
材料
|
光学グレードサファイア単結晶（α-Al₂O₃） |
|||
|
外径範囲（mm）
|
チューブ外径 |
2.0～300.0 |
|
左と同じ |
|
外径公差（mm）
|
外径の許容偏差 |
±0.02 |
< ±0.02 |
±0.02～±0.05 |
|
内径範囲（mm）
|
チューブ内径 |
0.2～100.0 |
|
左と同じ |
|
内径公差（mm）
|
内径の許容偏差 |
±0.02 |
< ±0.02 |
±0.02～±0.05 |
|
長さ範囲（mm）
|
チューブ長 |
2.0～100.0、最大250 |
|
左と同じ |
|
長さ公差（mm）
|
長さの許容偏差 |
±0.02 |
|
左と同じ |
|
肉厚偏差
|
チューブ肉厚の均一性 |
|
|
サプライヤーにご相談ください |
|
同心度誤差（mm）
|
内壁と外壁の中心間のずれ |
|
≤ 0.05 |
> 0.05 |
|
真直度公差（mm）
|
チューブの軸方向の真直度 |
|
0.005～0.01 |
> 0.01 |
|
表面粗さ（Ra）
|
微視的な表面の凹凸 |
|
≤ 0.1 μm（Rz ≤ 0.1） |
> 0.1 μm |
|
表面品質
|
傷/ディグ規格（MIL-O-13810） |
40/20～80/50 |
20/10以上 |
60/40または40/20 |
|
有効口径（%）
|
有効光透過面積の割合 |
80～99 |
||
1. サファイアチューブ Al2O3チューブ 純粋透明 高硬度 カスタマイズチューブ 光学用途
Q1：半研磨サファイアチューブとは何ですか？
A1：半研磨サファイアチューブは、光学グレードのα-Al₂O₃単結晶から作られており、粗加工と完全研磨の中間の表面仕上げを特徴とし、滑らかさを向上させるための予備研磨ステップを経て、費用対効果を維持しています38。
Q2：半研磨サファイアチューブの主な利点は何ですか？
A2：高硬度（モース9）、UVからNIR（200-5500 nm）までの優れた光透過性、および優れた耐薬品性/耐熱性（最大1900℃）を提供し、光学機器、半導体装置、高温ビューポートに最適です35。
