| ブランド名: | ZMSH |
| MOQ: | 20 |
| 配達時間: | 2〜4週間 |
| 支払条件: | T/T |

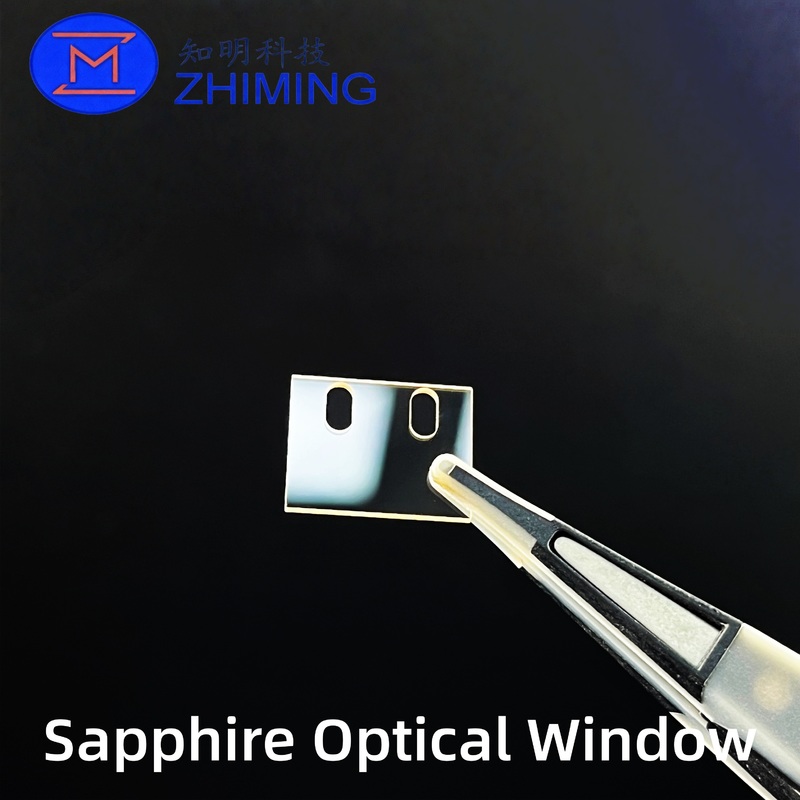

オーダーメイド 透孔付きの四角いサファイア 光学窓
製品概要
高品質の合成サファイア (Al2O3) で 精密に設計されています 最も硬い光学材料の"つですこの窓は,優れた機械的強度を提供します熱安定性,化学抵抗性,UVからNIRまでの広いスペクトル伝達性.光学透明性と機械耐久性の両方を要求するアプリケーションのために設計されています.敏感な部品を保護し,同時に光やレーザーの伝達も可能にします..
この窓は穴を抜いており,機械的統合,配列,真空フィードアウト,液体またはガスチャネル,その他の特殊用途に最適です.
材料:高純度合成サファイア (Al2O3)
硬さ:ノップ硬さ ~1900 GPa,ダイヤモンドに次ぐ
密度:3.97g/cm3
屈折率 (nd):1.77
ヤングのモジュール:435 GPa
熱安定性:優れた高温アプリケーションに適しています
化学耐性酸,塩基,およびほとんどの腐食性化学物質に耐える
オプティカルトランスミッション:紫外線・可視線・NIR範囲
表面質:80/50,60/40,40/20 (スケッチ/掘り)
表面の平らさ:典型的な 2λ
透明アペルチャー≥90%
形状のオプション:四角形,丸形,長方形
厚さのオプション:調整可能,例えば0,5mm 〜 2mm (以上)
穴を通って正確に穴を開け,直径と位置を調整できる
カスタマイズできる:平面の平行性,平坦性,方向性,材料の純度
| サイズ | タイプ | 厚さ |
|---|---|---|
| 2 " | C平面のSSP/DSP | 0.2 ¥1.0 mm |
| 3cm | C平面のSSP/DSP | 0.43・0.5mm |
| 4インチ | C平面のSSP/DSP | 0.4・1.0mm |
| 6インチ | C平面のSSP/DSP | 0.65・1.3mm |
特別ガイドライン:A平面 (1120),R平面 (1102),M平面 (1010),C軸オフカット0.5°~10°,または完全にカスタマイズされた方向性.
カスタマイズされたサイズ:例としては,10x10x0.5mm,20x20x0.5mm,超薄型2インチ (100μm) のウエファー,またはパターン付きのサファイア基板 (PSS) が挙げられる.
レーザーと光学システム:高耐久性の窓は,精密なアライナメントとトランスミッションのために
医療機器:流体インターフェイスと無菌ビューポート
航空宇宙と防衛:センサー,光学アクセスポート,頑丈な機器
半導体・真空装置:空気密閉型窓,開口孔
高温や厳しい環境:極端な条件下で光学性能を維持する
穴の直径と位置:クラッキングを防止するために精密に設計された
切断されたエッジ:穴の周りのストレスを減らす
表面塗装:光明さと機械的許容性の両方にとって重要です
平らさと並列性高精度の光学システムにカスタマイズできます
よくある質問
Q1: あなたのサファイア窓にはどんな材料が使われていますか?
A: 私たちは高純度合成サファイア (Al2O3) を使用しています 最も硬く 化学的に耐性のある光学材料の"つで 熱安定性も 幅広い光学伝達能力も 優れています
Q2: 窓はカスタマイズできますか?
A: はい.私たちは,サイズ,厚さ,形状 (四角,丸,長方形),穴の直径と位置,表面の平らさ,およびあなたの要求に応じて結晶の向きのカスタマイズを提供しています.
Q3: 穴と表面の質はどの程度正確ですか?
A: 穴は精密ドリル表面の質は高く,80/50,60/40,または40/20のcratch/digオプションがあり,平らさは通常2λで,光学的な透明性と耐久性を保証します.
